Collegamento delle unità

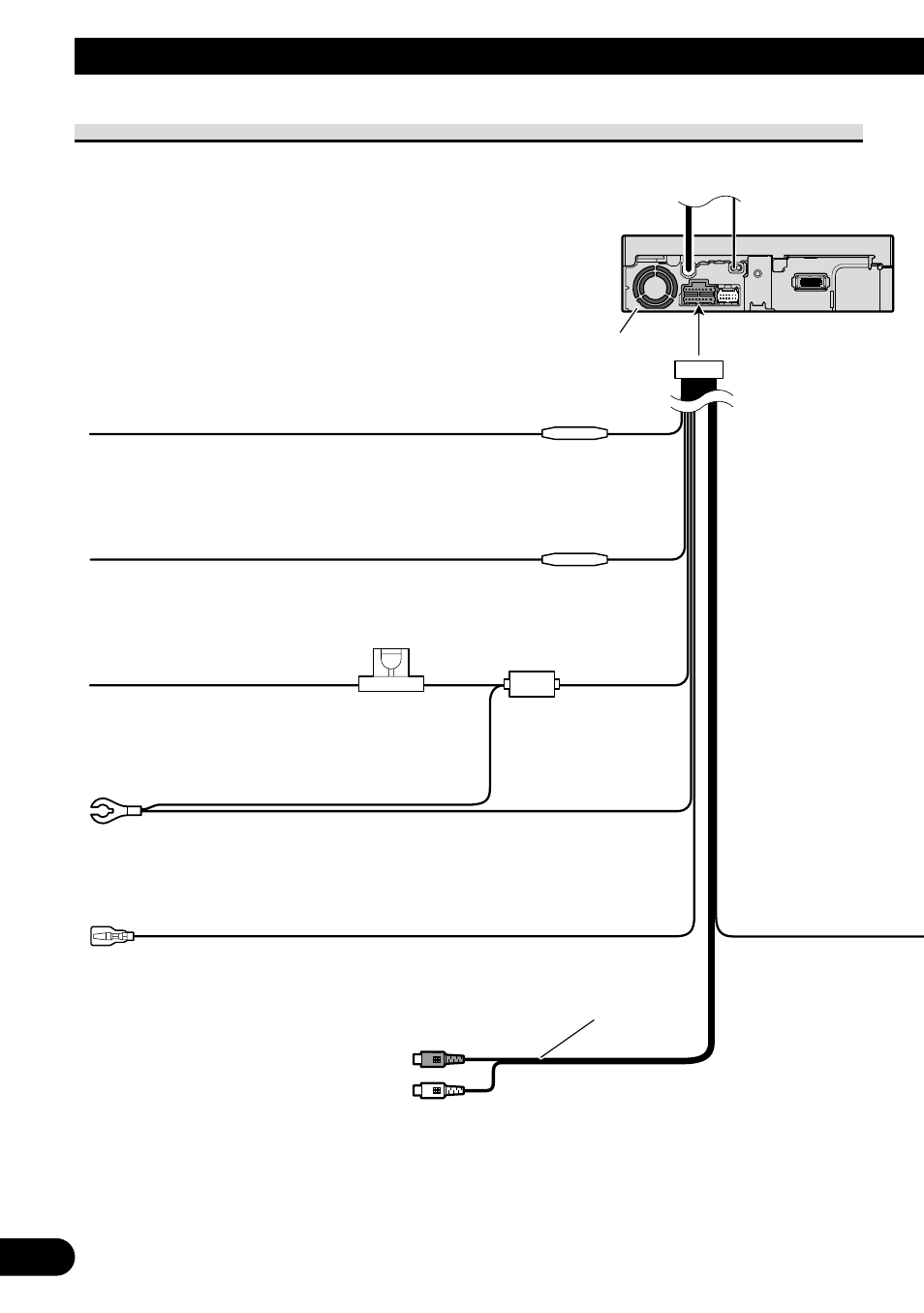

Collegamento del cavo di alimentazione

Giallo
Al terminale constantemente
alimentato, qualunque sia la
posizione della chiave
d’accensione.

Portafuzibili

Resistenza
fusibile

Rosso
Collegare alla chiave
d’avviamento ON/OFF
(12 V di c.c.).

Nero (massa)
Al telaio (parte metallica)
dell’automobile.

Arancione/bianco
Al terminale dell’interruttore di
illuminazione.

Resistenza
fusibile

Questo prodotto

Viola/bianco
Vedere la sezione “Collegamento
alla videocamera di retromarcia”

Uscita audio
(AUDIO OUTPUT)

15 cm
