Collegamento delle unità

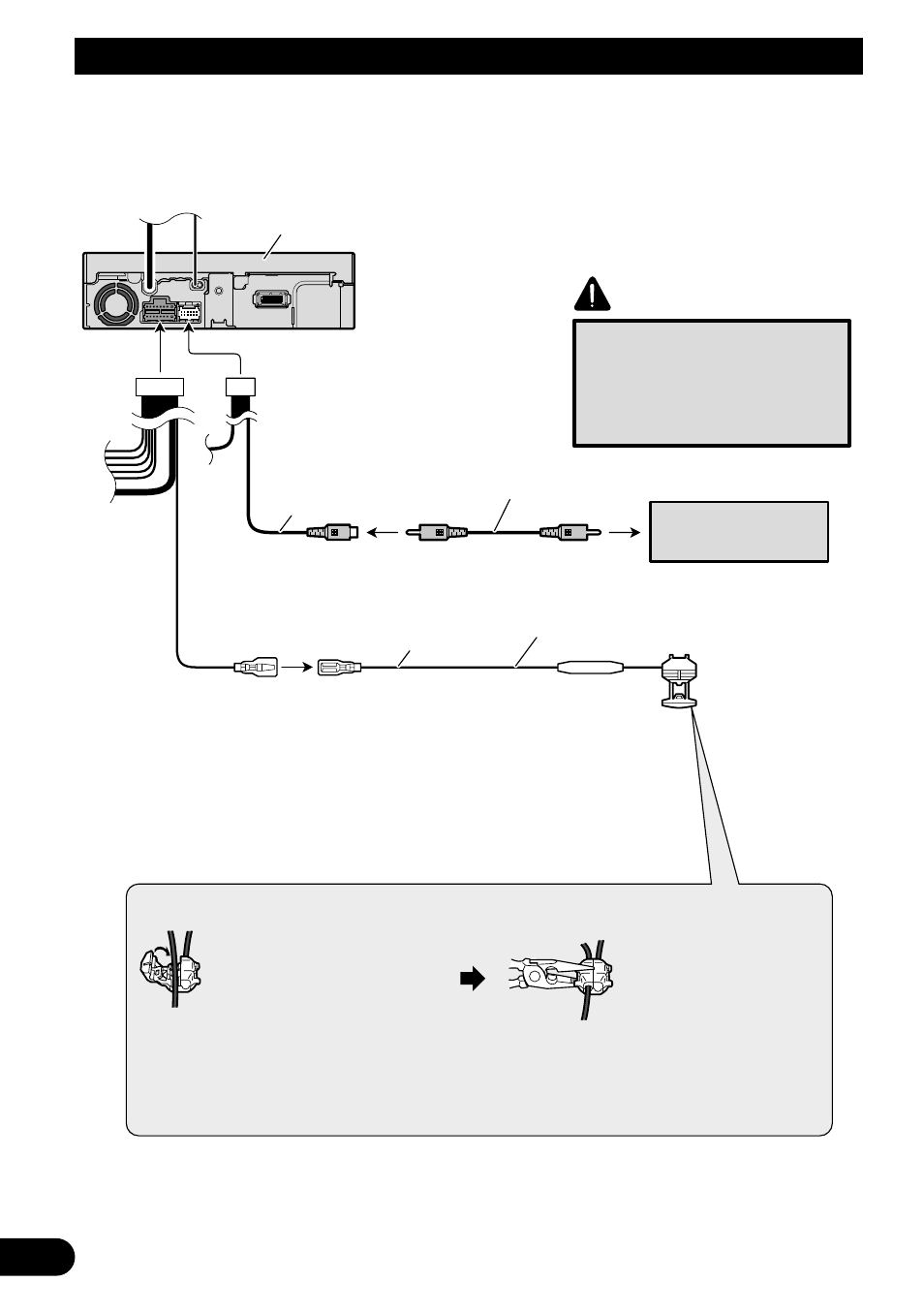

Fig. 6
Resistenza
fusibile
8 m
Cavo di prolunga (fornito in dotazione)
Videocamera di
retromarcia
Violetto/bianco
Dei due fili isolati collegati alla spia posteriore,
collegare quello nel quale cambia il voltaggio
quando la leva del cambio è in posizione di
REVERSE (R). Questo collegamento consente
all’unità di rilevare se l’automobile si sta muovendo
in avanti o all’indietro.
Cavo RCA
(venduto a parte)
All’uscita video
Questo prodotto
Ingresso video 2
(VIDEO 2/BACK CAMERA INPUT)
20 cm
PRECAUZIONE
Pioneer raccomanda di utilizzare
una videocamera in gradi di porre
in uscita immagini speculari,
poiché in caso contrario
l’immagine sullo schermo
apparirebbe invertita.
Metodo di collegamento
Fissare il cavo. 1. 2. Fissare saldamente
con pinze a punta.
Nota:
• Quando si collega la videocamera di retromarcia, nel menu
SETUP è necessario eseguire l’impostazione sull’opzione AV
INPUT2.
