3
Anschließen der Einheiten

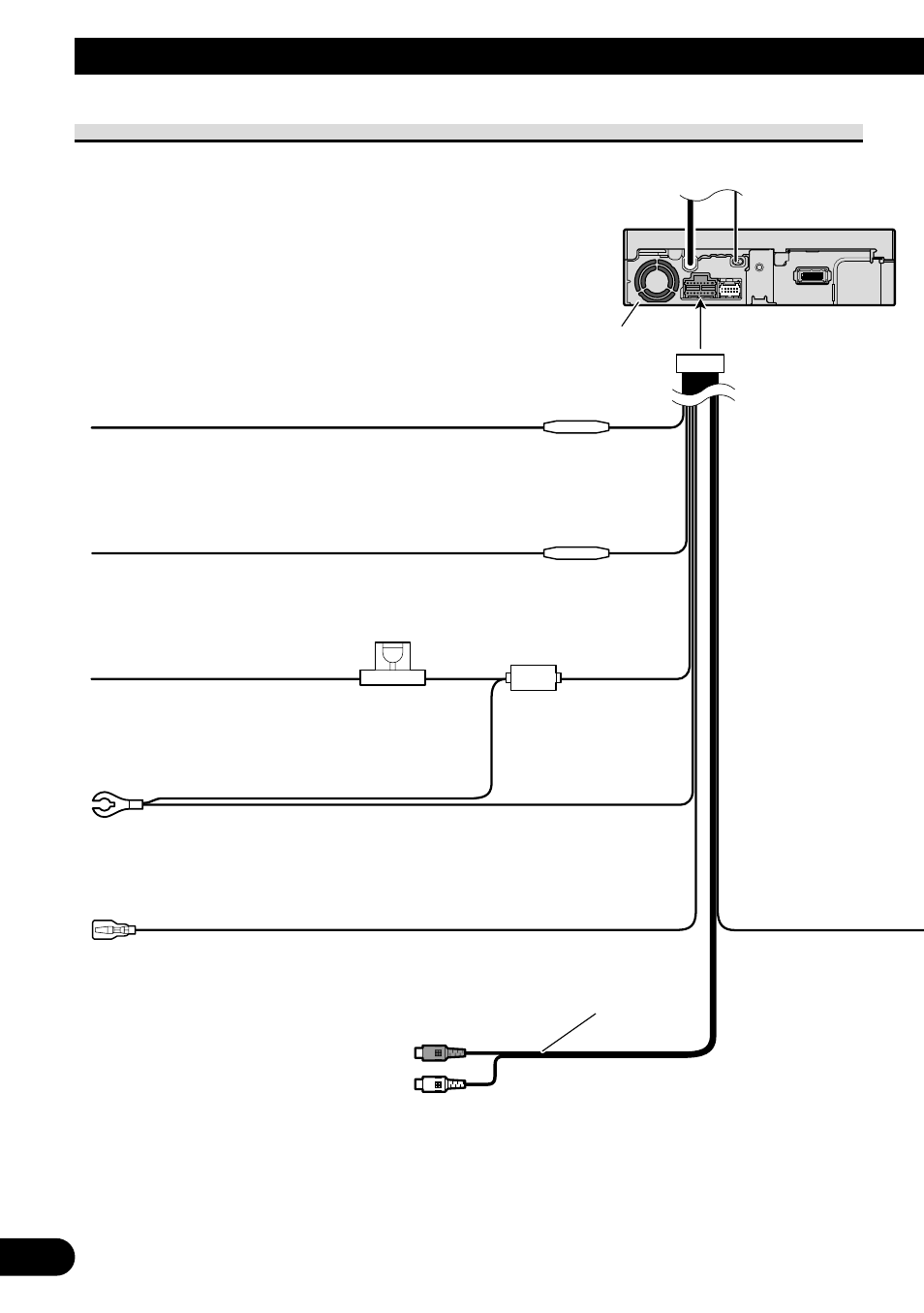

Anschluss des Betriebsstromkabels
Gelb
An eine Stromversorgung
anschließen, die unabhängig
vom Zündschloss immer
Strom führt.
Sicherungshalter
Sicherungs-
widerstand
Rot
An eine Stromversorgung
anschließen, (12 V Gleichstrom),
die mit dem Zündschloss ein- und
ausgeschaltet wird.
Schwarz (Erdung)
An die Karosserie (Metallteil) anschließen.
Orange/weiß
An Beleuchtungsschalterklemme.
Sicherungs-
widerstand
Dieses Produkt
Violett/weiß
Siehe Abschnitt “Bei Verbindung
mit einer Rückwärtskamera”
Audio-Ausgang
(AUDIO OUTPUT)
15 cm
