24
De

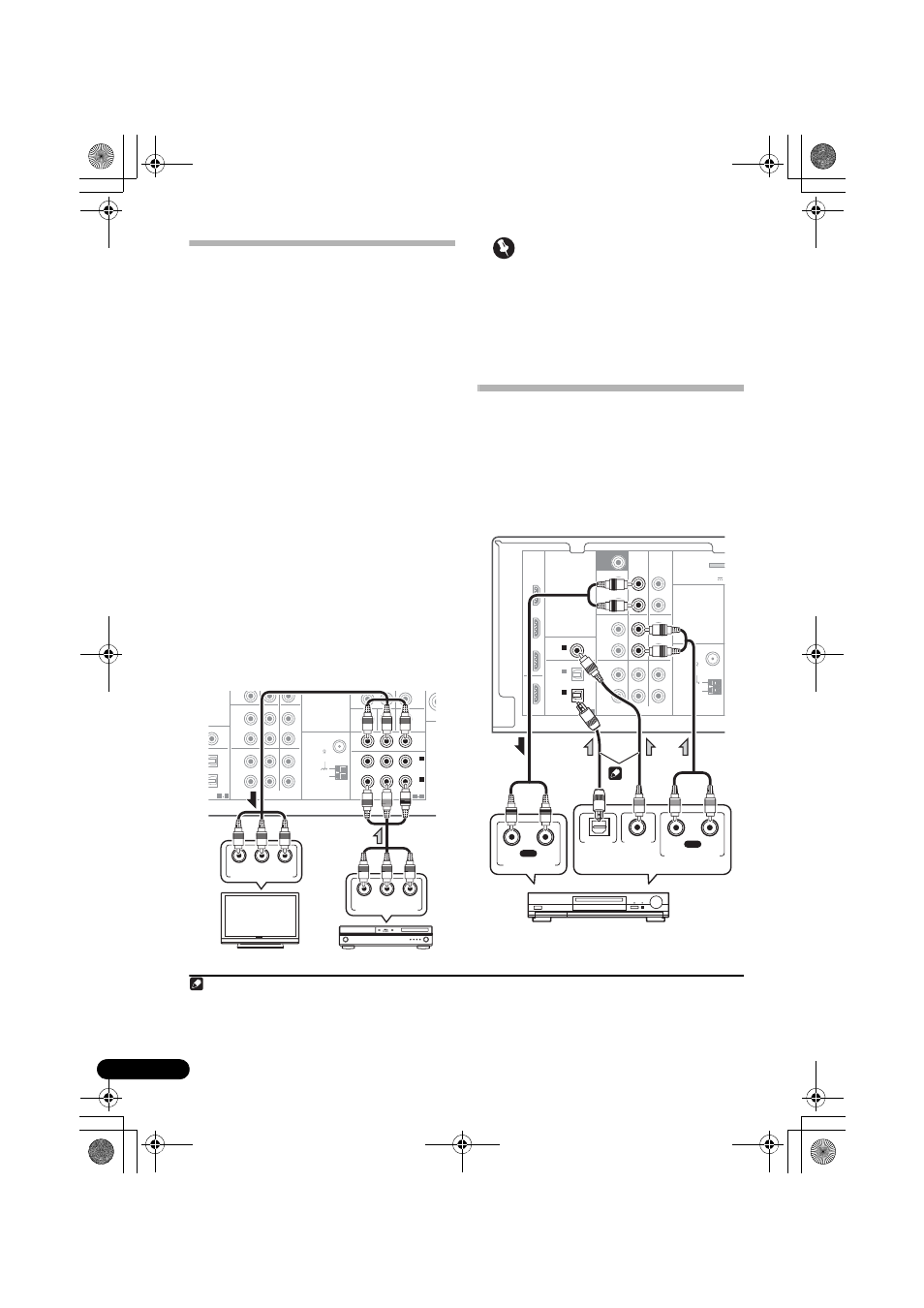

Verwendung der
Komponentenvideo-Buchsen
Komponentenvideo müsste im Vergleich zu
Composite-Video eine wesentlich bessere
Bildqualität liefern. Ein weiterer Vorteil (wenn
Quelle und Fernsehgerät kompatibel sind) ist
Progressive Scan-Video, welches ein sehr
stabiles, flimmerfreies Bild liefert. Lesen Sie
die mit Ihrem Fernsehgerät und der
Quellenkomponente gelieferten
Bedienungsanleitungen, um zu überprüfen, ob
die Geräte mit Progressive Scan-Video
kompatibel sind.
• Weisen Sie gegebenenfalls die
Komponentenvideo-Eingänge der
Eingangsquelle zu, die Sie angeschlossen
haben.
Dies ist nur erforderlich, wenn Ihre Anschlüsse
nicht folgendem Standard entsprechen:
• COMPONENT VIDEO IN 1 – BD
• COMPONENT VIDEO IN 2 – DVD
Hinsichtlich weiterer Einzelheiten siehe den
Abschnitt Eingangszuweisungsmenü auf
Seite 42.
• Hinsichtlich des Audio-Anschlusses siehe
unter Anschließen Ihres Gerätes ohne
HDMI-Anschluss auf Seite 22
.
Wichtig
• Falls Sie eine Quellenkomponente unter
Verwendung eines Komponentenvideo-
Eingangs an den Receiver anschließen
möchten, müssen Sie auch Ihr
Fernsehgerät an die
COMPONENT VIDEO
OUT-Buchsen dieses Receivers
anschließen.
Anschluss anderer
Audiokomponenten
Die Anzahl und die Art der Anschlüsse hängt
von der Komponente ab, die Sie anschließen
möchten.
1
Folgen Sie den unten stehenden
Schritten, um ein CD-R, MD, DAT, einen
Kassettenrecorder oder eine andere
Audiokomponente anzuschließen.
2
R
R
L
IN
R
L
IN
IN
IN
CD
TV/SAT DVD BD
DVR/VCR
MONITOR OUT
P R P B Y
DVD IN BD IN
COMPONENT VIDEO
ANTENNA
CD-R/TAPE
PRE OUT
SSIGNABLE
SSIGNABLE
AUDIO
FM
UNBAL
75
AM
LOOP
(BD)
IN 1
(DVD)
IN 2
1 2
ASSIGNABLE
1 2
OUT
MONITOR MONITOR
OUT
COMPONENT VIDEO IN
P R Y P B
COMPONENT VIDEO OUT
P R Y P B
BD/DVD-Player Fernsehgerät
Hinweis
1 Nehmen beachten Sie, dass Sie Ihre digitalen Komponenten an analoge Audiobuchsen anschließen müssen, wenn Sie zu/von
digitalen Komponenten (wie beispielsweise MD) zu/von analogen Komponenten aufnehmen möchten.
2 Wenn der Anschluss unter Verwendung eines optischen Kabels oder eines Koaxialkabels vorgenommen wurde, muss der
Receiver daraufhin überprüft werden, welcher digitale Eingang an das Gerät angeschlossen ist (siehe Auswahl des
Eingangssignals auf Seite 38).
IN
BD
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT DVD BD
DVR/VCR
M
ANTENNA
CD-R/TAPE
DVR/VCR CD-R/TAPE
PRE OUT DVD
TV/SAT
COAXIAL
OPTICAL
(CD)
IN
ASSIGNABLE
ASSIGNABLE
OUT
HDMI
1
(CD-R/TAPE)
(DVR/VCR)
IN
AUDIO
FM
UNBAL
75
AM
LOOP
ADAPTER
1
1 2
IN 2
SUBWOOFER
PRE OUT
(OUTPUT 5 V 1
PLAY R L
DIGITAL AUDIO OUT ANALOG AUDIO OUT
COAXIAL
REC R L
ANALOG AUDIO IN
OPTICAL
Wählen Sie eine
CD-R, MD, DAT, Kassettenrecorder usw.
2
