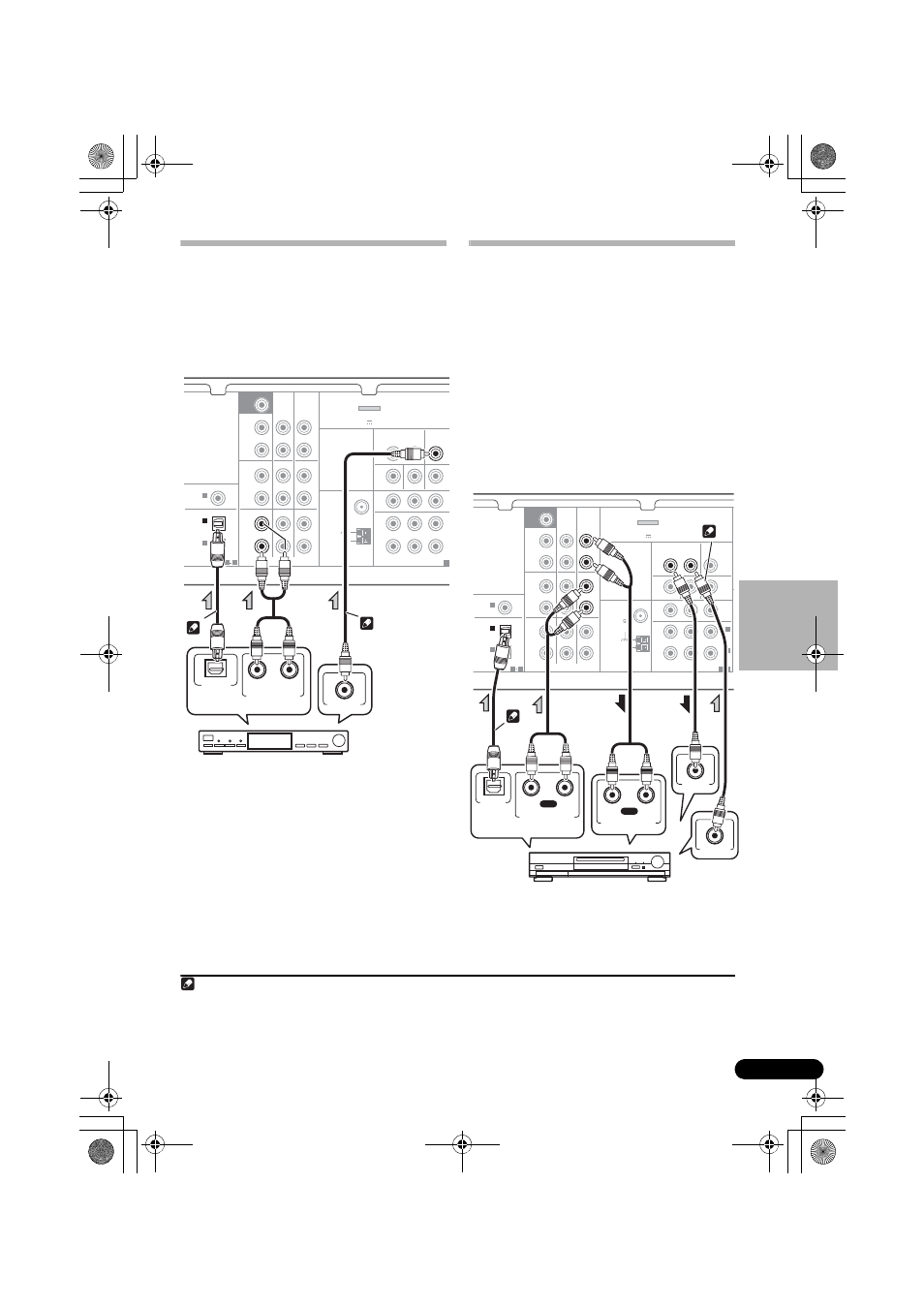

Collegamento di ricevitori
satellitari o di altre set-top box
digitali
I ricevitori satellitari e via cavo e i decoder TV
digitali terrestri sono tutti esempi delle
cosiddette ‘set-top box’.
12
Collegamento di un
registratore HDD/DVD, di un
VCR e di altre sorgenti video
Questo ricevitore ha dei terminali di entrata e
di uscita audio/video adatti alla connessione
sia analogica sia digitale dei videoregistratori,
compresi i registratori HDD/DVD e VCR.
• Solo i segnali che sono immessi nel
terminale VIDEO IN possono essere
emessi dal terminale VIDEO OUT.
• I segnali audio che sono immessi tramite
il terminale digitale non possono essere
emessi dal terminale analogico.
Nota
1 Se la connessione è stata eseguita tramite un cavo ottico, dovrete comunicare al ricevitore a quale entrata digitale avete
connesso la set-top box (vedi Come scegliere il segnale d’ingresso a pagina 38).
2 Se la set-top box o la componente video hanno un HDMI o una componente video di terminale d’uscita, potete connettere
anch’essi. Vedi a Collegamento con HDMI a pagina 22 o Uso delle prese video componente a pagina 24 per ulteriori informazioni
al riguardo.
