24
It

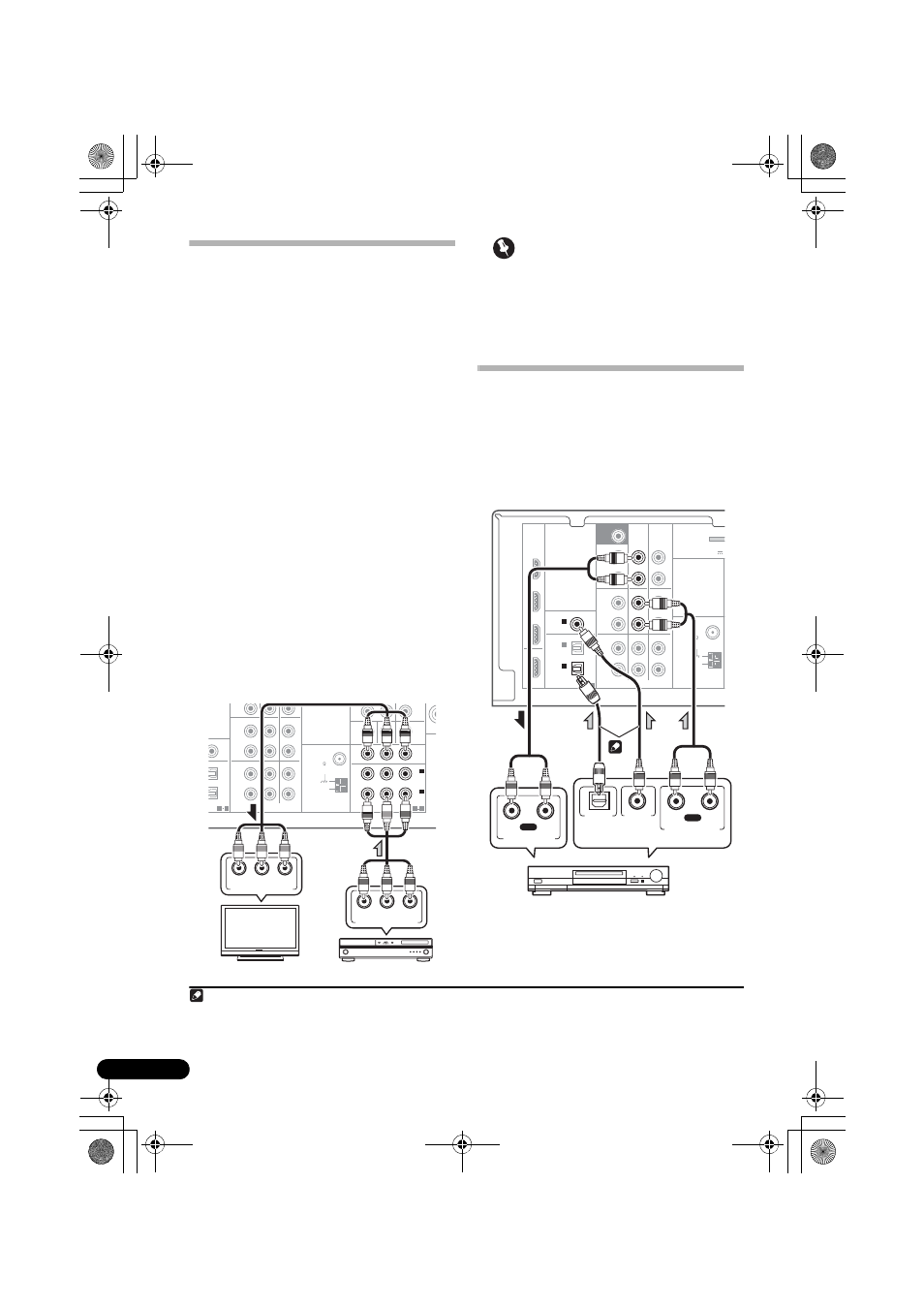

Uso delle prese video
componente
Rispetto al video composito, il video
componente dovrebbe offrire una migliore
qualità dell’immagine. Un ulteriore vantaggio
(se la sorgente ed il televisore sono entrambi
compatibili) è la scansione video progressiva,
che dà un’immagine molto stabile, senza
sfarfallamenti. Fare riferimento ai manuali
forniti con l’apparecchio TV e il componente
sorgente per verificare la compatibilità di tali
apparecchi con la scansione video
progressiva.
• Se necessario, assegnare gli ingressi video
componente alla sorgente di ingresso
collegata.
Questa operazione deve essere effettuata solo
se il collegamento non è stato eseguito
secondo le seguenti impostazioni predefinite:
• COMPONENT VIDEO IN 1 – BD
• COMPONENT VIDEO IN 2 – DVD
Vedi a Menù Input Assign a pagina 42 per
ulteriori informazioni al riguardo.
• Per la connessione audio, riferitevi a
Connettere il vostro componente senza un
terminale HDMI a pagina 22
.
Importante
• Se si collega un componente sorgente al
ricevitore attraverso un ingresso video
componente, anche il televisore deve
essere collegato alle prese
COMPONENT
VIDEO OUT del ricevitore.
Collegamento di altri
componenti audio
Il numero e il tipo di collegamenti dipende dal
tipo di componente che si sta collegando.
1
Seguire le fasi successive per collegare un CD-
R, un MD, un DAT, una piastra a cassette o altri
componenti audio.
2
R
R
L
IN
R
L
IN
IN
IN
CD
TV/SAT DVD BD
DVR/VCR
MONITOR OUT
P R P B Y
DVD IN BD IN
COMPONENT VIDEO
ANTENNA
CD-R/TAPE
PRE OUT
SSIGNABLE
SSIGNABLE
AUDIO
FM
UNBAL
75
AM
LOOP
(BD)
IN 1
(DVD)
IN 2
1 2
ASSIGNABLE
1 2
OUT
MONITOR MONITOR
OUT
COMPONENT VIDEO IN
P R Y P B
COMPONENT VIDEO OUT
P R Y P B
Lettore BD/DVD TV
Nota
1 Notare che occorre collegare componenti digitali a prese audio analogiche se si vogliono registrare su/da componenti digitali
(quale un MD) su/da componenti analogici.
2 Se la connessione è stata eseguita usando un cavo ottico o coassiale, dovete comunicare al ricevitore a quale terminale di
entrata digitale avete connesso la componente (vedi Come scegliere il segnale d’ingresso a pagina 38).
IN
BD
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT DVD BD
DVR/VCR
M
ANTENNA
CD-R/TAPE
DVR/VCR CD-R/TAPE
PRE OUT DVD
TV/SAT
COAXIAL
OPTICAL
(CD)
IN
ASSIGNABLE
ASSIGNABLE
OUT
HDMI
1
(CD-R/TAPE)
(DVR/VCR)
IN
AUDIO
FM
UNBAL
75
AM
LOOP
ADAPTER
1
1 2
IN 2
SUBWOOFER
PRE OUT
(OUTPUT 5 V 1
PLAY R L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
COAXIAL
REC R L
ANALOG AUDIO IN
OPTICAL
Sceglierne uno
CD-R, MD, DAT, Piastra a cassette, ecc.
2
