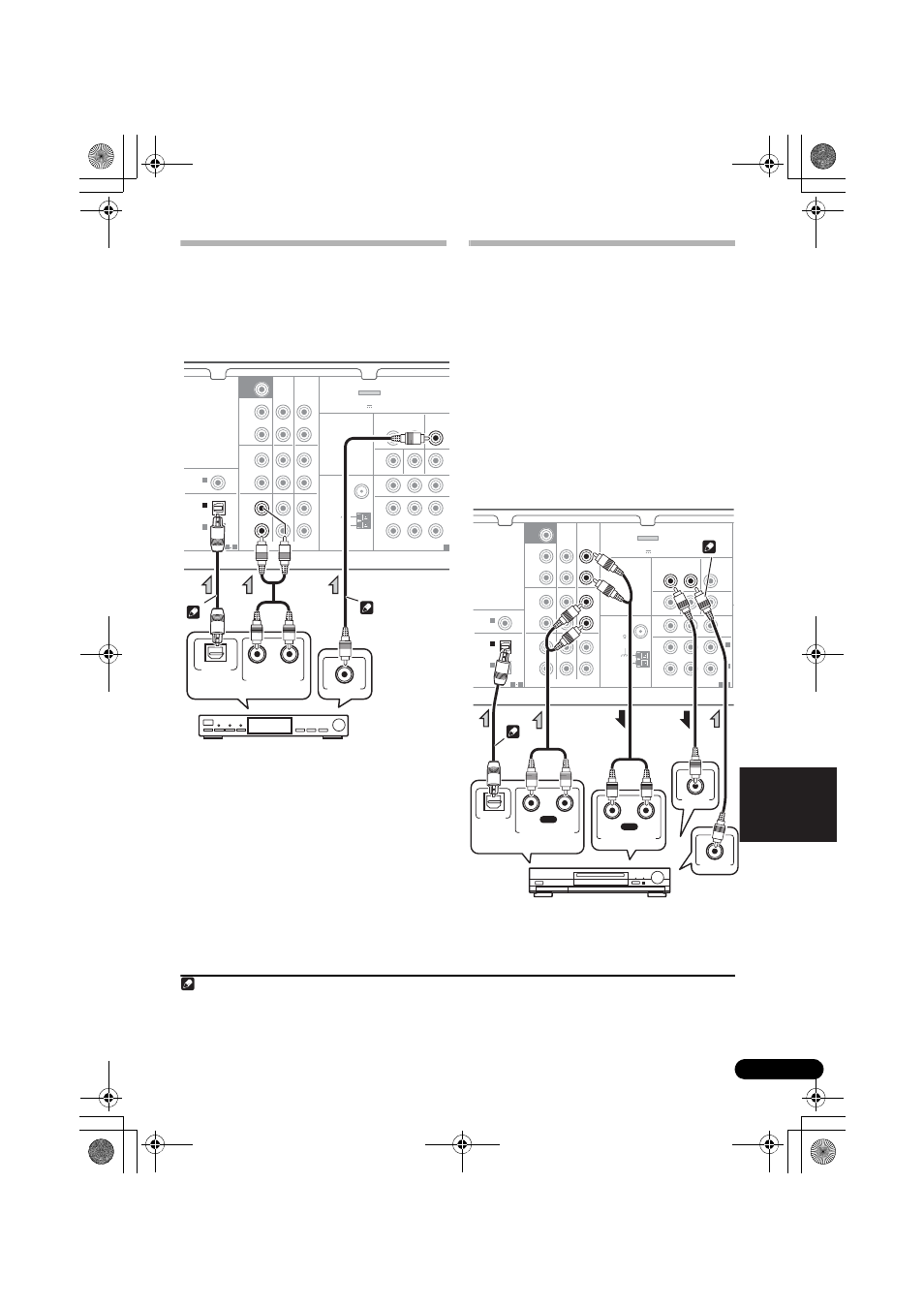

Een satellietontvanger of
andere digitale set-topbox
aansluiten
Satelliet- en kabelontvangers en digitale TV-
tuners zijn voorbeelden van zgn. ‘set-topbox’.
12
Aansluiten op een HDD/DVD-
recorder, videocassetterecorder
en andere videobronnen
Deze receiver is voorzien van audio-/video-
ingangen en -uitgangen waarop u analoge of
digitale videorecorders, waaronder HDD/DVD-
recorders en videorecorders, kunt aansluiten.
• Alleen de signalen die door middel van de
VIDEO IN-aansluiting binnenkomen,
kunnen via de VIDEO OUT-aansluiting
worden uitgevoerd.
• Geluidssignalen die via het digitale
aansluitpunt binnenkomen, worden niet
via het analoge aansluitpunt uitgevoerd.
Opmerking
1 Indien de aansluiting met gebruik van een optische kabel werd uitgevoerd, dient u de receiver op te geven op welke digitale
ingang u de set-topbox of het videoapparaat hebt aangesloten (zie Het ingangssignaal kiezen op bladzijde 38).
2 Wanneer uw set-topbox of videocomponent tevens is voorzien van een HDMI- of componentvideo-uitgang, kan deze eveneens
worden aangesloten. Zie Aansluitingen maken met HDMI op bladzijde 22 of De componentvideo-aansluitingen gebruiken op
bladzijde 24 voor meer informatie.
