18
It

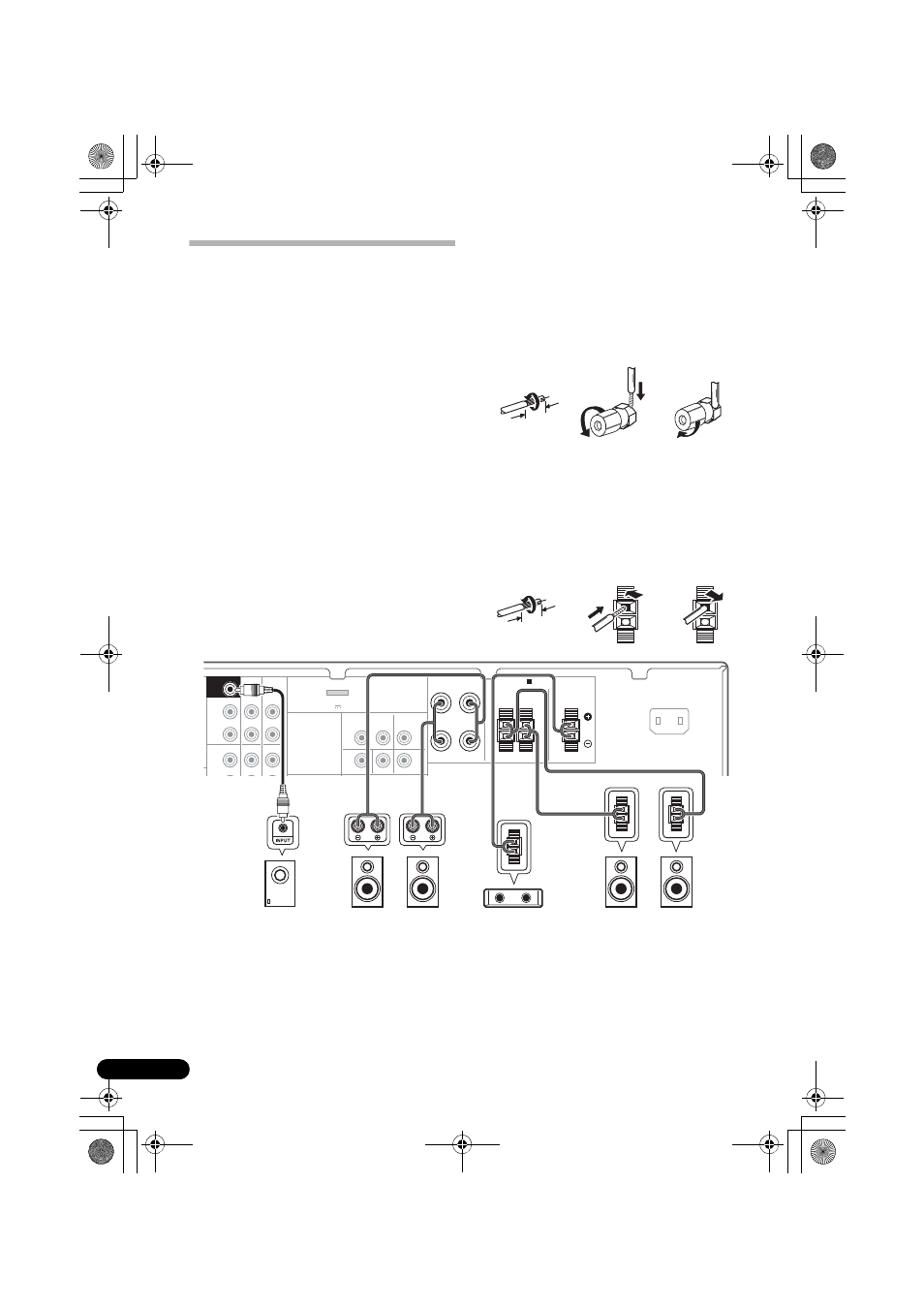

Collegamento degli
altoparlanti
Il ricevitore funziona anche con due soli
diffusori stereo (i diffusori anteriori dello
schema); si consiglia tuttavia di utilizzare
almeno tre diffusori. Una configurazione
completa risulta ottimale per il suono
surround.
Assicurarsi di collegare gli altoparlanti di
destra al terminale di destra (
R) e l’altoparlante
di sinistra al terminale di sinistra ( L). Inoltre,
assicurarsi che i terminali positivo e negativo
(
+/–) del ricevitore corrispondano a quelli degli
altoparlanti.
Se non si utilizza un subwoofer, impostare gli
altoparlanti anteriori su
LARGE (consultare
Impostazione degli altoparlanti a pagina 40).
Completate tutti i collegamenti prima di
collegare quest’unità alla sorgente
d’alimentazione CA.
Collegamenti a fili nudi
Terminali degli altoparlanti anteriori:
1 Attorcigliare i trefoli esposti.
2 Allentare il terminale e inserire il filo
esposto.
3 Serrare il terminale.
Terminali dell’altoparlante centrale e degli
altoparlanti surround:
1 Attorcigliare i trefoli esposti.
2 Premere le linguette per aprirle e inserire
la parte scoperta del cavo.
3 Rilasciare le linguette.
1 2 3
10 mm
1 2 3
10 mm
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
L
IN IN
OUT
CD DVR/VCR
MONITOR OUT DVD IN BD IN
FRONT
SURROUND CENTER
R L
R L
CD-R/TAPE
DVR/VCR CD-R/TAPE
PRE OUT
E
ADAPTER PORT
VIDEO
SPEAKERS A SUBWOOFER
PRE OUT
(OUTPUT 5 V 100 mA MAX)
TV/SAT
IN
DVR/VCR
OUT IN
AC IN
SW L C R SL SR
Diffusore centrale Diffusori surround Diffusori anteriori Subwoofer alimentato
