CS1680
14 DS1055F1

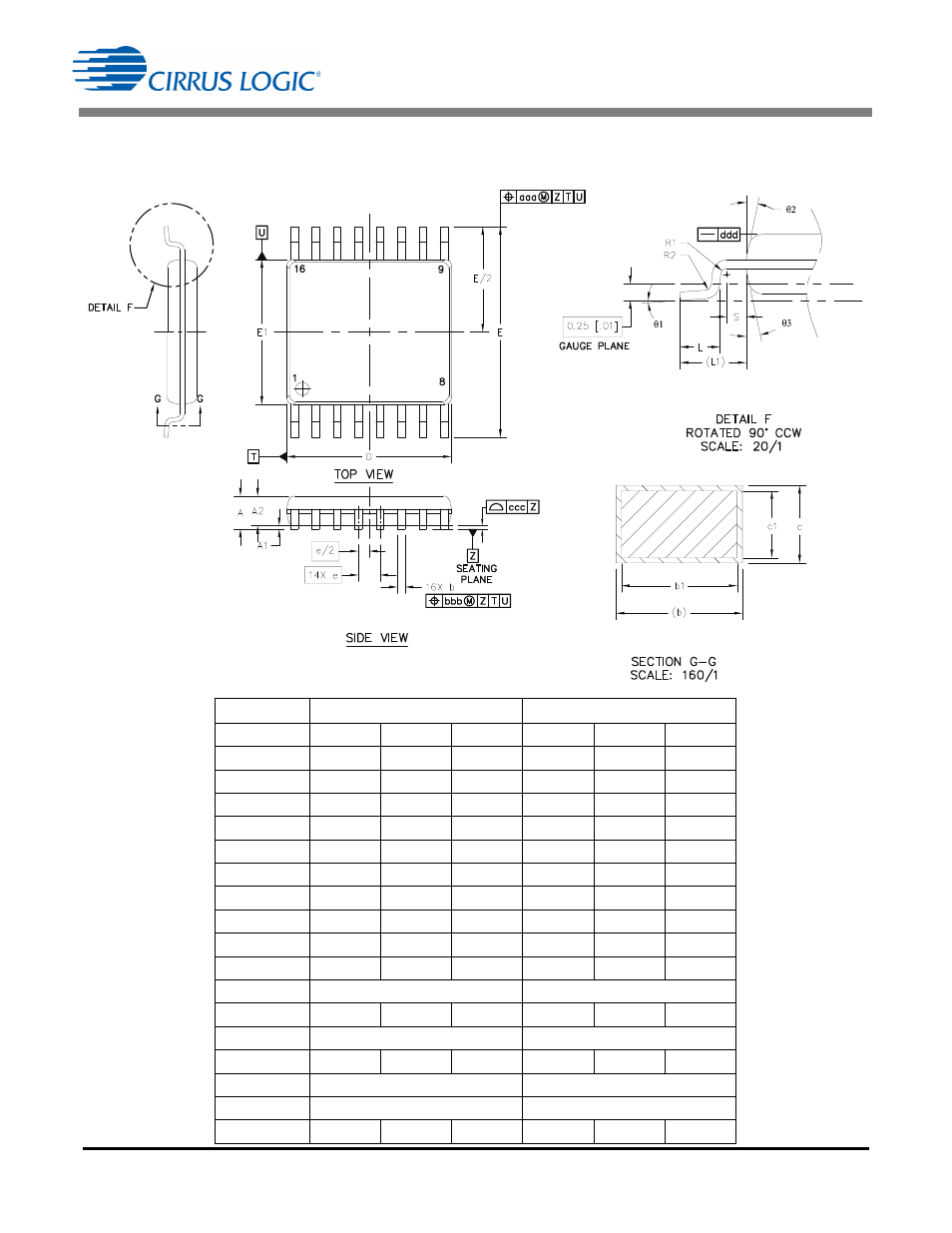

6. PACKAGE DRAWING
mm inch
Dimension MIN NOM MAX MIN NOM MAX
A -- -- 1.1 -- -- 0.043
A1 0.05 -- 0.15 0.002 -- 0.006
A2 0.85 -- 0.95 0.033 -- 0.037
b 0.19 -- 0.27 0.007 -- 0.011
b1 0.19 -- 0.25 0.007 -- 0.010
c 0.13 -- 0.18 0.005 -- 0.007
c1 0.09 -- 0.14 0.004 -- 0.006
D 4.9 5 5.1 0.193 0.197 0.201
E1 4.3 4.4 4.5 0.169 0.173 0.177
E 6.3 6.4 6.5 0.248 0.252 0.256
e 0.65BSC 0.026BSC
L 0.5 0.6 0.7 .020 0.024 0.028
L1 1REF 0.039REF
Θ1 0° -- 8° 0° -- 8°
Θ2 12°TYP 12°TYP
Θ3 12°TYP 12°TYP
R1 0.09 -- -- 0.004 -- --
16L TSSOP (170 MIL BODY) PACKAGE DRAWING
