Air King 9219 - Manual (Page 3)

0 1 2 3
21
28 27
29
28
25
26
23
24
20
19
15
14
21
22
22
16
17
18
19

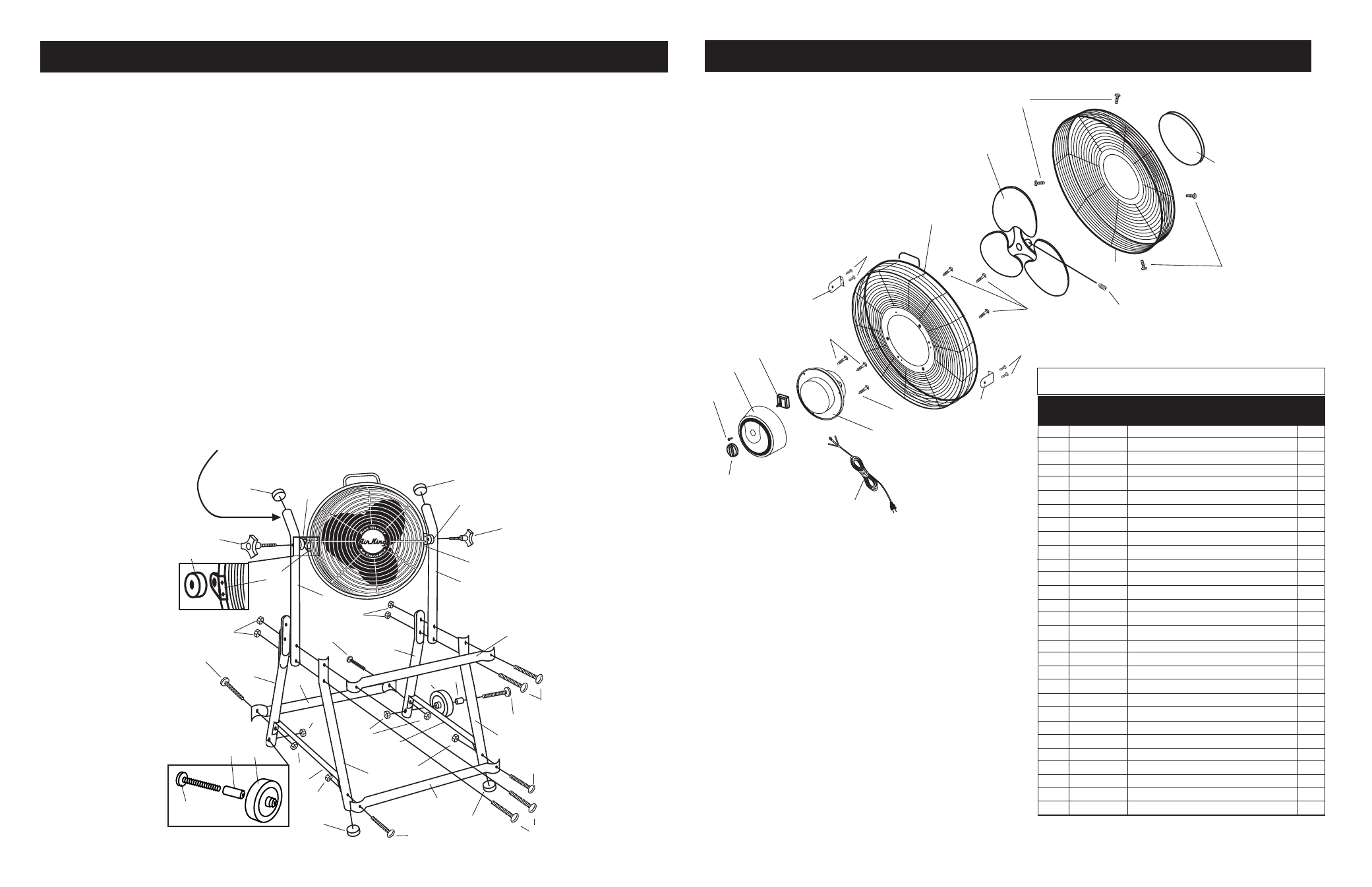

PART
KEY NO. DESCRIPTION QTY.
1 5062034B Legs (See Note) 2
2 5062034B Legs (See Note) 2
3 5062031B Handles 2
4 ***** 1/4"-20 x 1 3/4" Bolts 8
5 ***** Hex Nut 1/4"- 20 10
6 5062022B Cross Brace 3
7 5062030B Struts 2
8 ***** 1/4"-20 x 2 1/4" Axle Bolts 2
9 ***** Metal Wheel Spacers 2
10 2011902 Wheels 2
11 2090572 Plastic Caps 4
12 ***** Rubber Spacers 2
13 5010106 Fan Support Knobs 2
14 * Switch Knob 1
15 * Screws 6-32 x 1/4" 1
16 * Motor Cover 1
17 * Switch 1
18 * Cord Set 1
19 * Screws #6 x 5/8" PTH 3
20 02030021B Motor 1
21 05060016 Pivot Bracket w/ Threaded Insert 2
22 2091162 Screws #8 x 1/2 Type F 4
23 5097125BK Rear Grill (12 Strut) 1
24 5090045 Screw10-32 x 1/2 HWH SERR F-ZP 3
25 5090044 Set Screw 1/4-28 x 3/8" 1
26 5082045BK Blade 1
27 5097120BK Front Grill (8 Strut) 1
28 2091143 Screws #8 x 3/8" PPH Type F 4
29 02084613 Bulls Eye 1
MODEL 9219
ENSAMBLE
NOTA: Para 46" hoyo de bajar de uso de altura en el asidero, para
48" altura, utiliza hoyo superior en el asidero.
1. Arme una Pate Delantera (1) y una Pata Trasera (2) a Cada Asa
(3) utilizando Un Permo de 1- 3/4" (4) y Tuerca con Rosca 1/4" -20
(5) en el Agujero Inferior de Cada Asa.
2. Conecte los dos Conjuntos de Patas y Asas con Ia Barra Transversal
(6) utilizando un Permo de 1- 3/4" (4) y Tuerca con Rosca 1/4" -20
(5) en el Agujero Superior de Cada Asa.
3. Atornille Ia Barra Transveral (6) y los Puntales (7) utilizando un
Permo de 1- 3/4" (4) y Tuerca con Rosca 1/4" -20 (5).
4. Para fijar las ruedas, insertar el Perno Eje (8) de 1/4"- 20 por
Espaciador Metálico (9), por las Ruedas (10), y por dentro del
Agujero del Fondo de Cada Pata Trasera. Asegurar con Tuercas
(5) de 1/4"- 20.
NOTA: El lado Alargado del Cubo de la Rueda va hacia la Pata, es-
paciando la Rueda lejos del Tubo cuando quede montada.
5. Instale una Tuerca (11) sobre los extremos superiores de las Asas
y sobre el Extremo Inferior de las Patas Delanteras.
6. Coloque el Ventilador en el piso con el lado delantero hacia
abajo.
7. Coloque Ia base en el piso con las Ruedas hacia arriba y las Asas
en ambos lados del Ventilador. Alinee los Agujeroes de las Asas
con Ensamble de Soporte Pivote (21) en Rejilla Trasera (22).
8. Coloque las Arandelas de Goma (12) entre las Asas de Ia Base y
los Costados del Ventilador. Instale Las Perillas de soprte del Ven-
NOTA: La curvatura de la Manija debe quedar hacia el lado
de las Ruedas
1
1
2
2
3
3
4
4
5
5
6
6
6
5
5
5
4 4
4
8
4
9
10
11 11
11
11
13
13
12
12
5
7
7
21
5
10 9
8
21
12
* Included in motor part number 02030021B
***** Included in Hardware Bag (Part Number: 2098164A)
Note: See page 2 for Stand Assembly Item Number Identification
to Parts List.
OPERACIÓN
1. Enchufar el cordón y seleccionar la Velocidad de funcionamiento de-
seada con la perilla que esté en la parte de atrás del ventilador.
ADVERTENCIA: Este ventilador debe ser usa do solmente en
unambiente limpio y seco. Si producto esta montado de alguna otra
manera espec´ifica que indica la hoja de instrucción, purdiera anularse
y no tener valor la garantia del fabricante
MANTENIMIENTO
ADVERTENCIA: DESCONECTE SIEMPRE EL CORDÓN ANTES
DE INTENTAR REALIZAR CUALQUIER FUNCIÓN DE SERVICIO.
LIMPIEZA: Use un trapo y una solución de jabón suave, tal como
detergente líquido para lavar trastes.
ADVERTENCIA: No use gasolina, bencina, acetona, limpiadores
abrasivos, etc., puesto que eso dañará el Ventilador, NUNCA use
ALCOHOL o SOLVENTES.
ALMACENAMIENTO: Cuando no lo utilice, mantenga el aparato
en un lugar limpio y seco.
EL MOTOR HA SIDO PERMANENTEMENTE LUBRICADO.
MODELO 9219
3 5084008 Rev. M 9/07 6 5084008 Rev. M 9/07
tilador (13). Ahora introduzca las Perillas de soporte del Ventilador
a través de las Asas y Arandelas de Goma, y enrósquelas en las
Ensamble de Soporte Pivote en Rejilla Trasera.
9. Verifique que todos los Pernos estén bien apretados.
10.Levante Ia base a su posición vertical.
