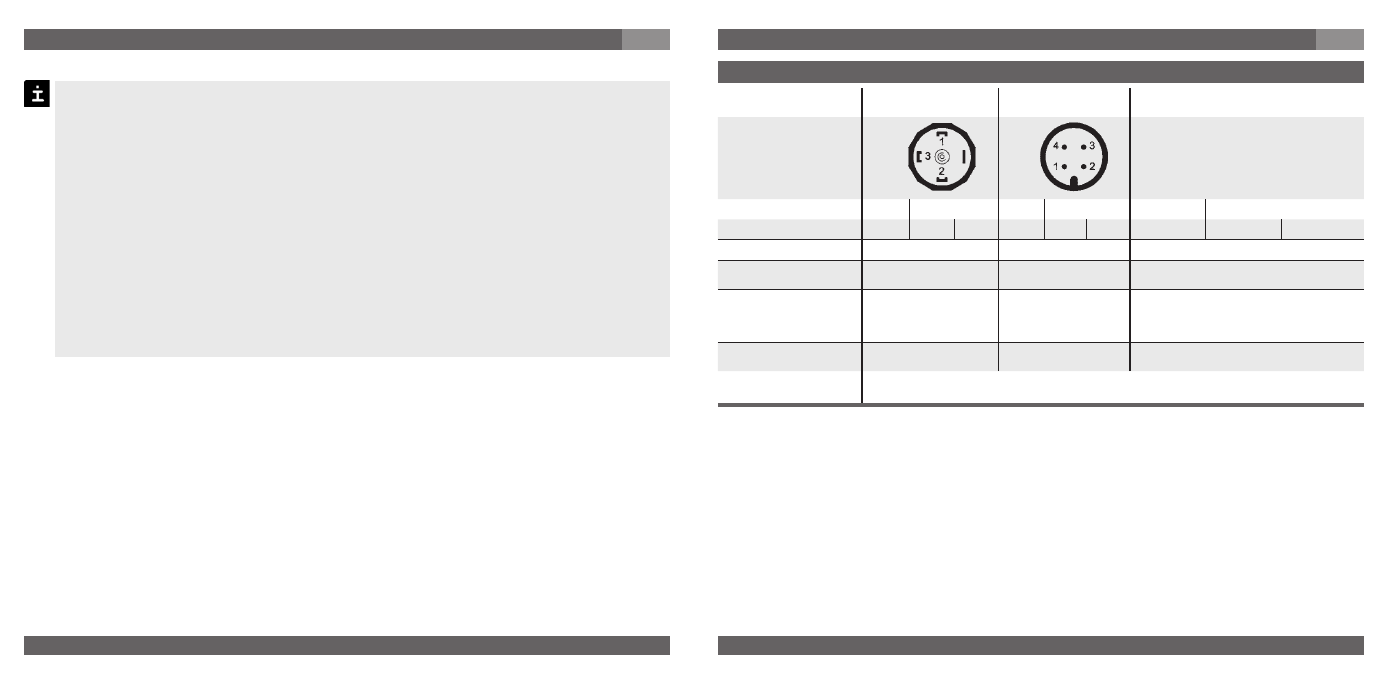

Conexión eléctrica
Conector
DIN 175301-803 A
Conector circular
M12x1
Salida de cable con una longitud de 1,5 m
Sistema 2 hilos
U+ = 1 U- = 2
U+ = 1 U- = 3
U+ = marrón U- = verde
Sistema 3 hilos
U+ = 1 U- = 2 S+ = 3 U+ = 1 U- = 3 S+ = 4 U+ = marrón U- = verde
S+ = blanco
Cable apantallado
gris
Para sección de conduc-
tores
bis max. 1,5 mm
2
-
0,5 mm
2
(AWG 20)
Diámetro exterior del
conductor
6-8 mm
(homologación:
10 bis 14 mm)
-
6,8 mm
Modo de protección
según IEC 60 529
IP 65
IP 67
IP 67 o IP 68
Las clases de protección indicadas se aplican sólo cuando el transmisor de presión esté
conectado a unas hembrillas procurando el modo de protección correspondiente.
Conecte a tierra el instrumento a través de la conexión de presión.
Transmisor con salida de tensión: Utilice el transmisor de presión con un cable
blindado y ponga a tierra el blindaje, como mínimo en un lado del cable, cuando los
cables tengan una longitud superior a 30 m o salgan al exterior del edificio.
Para América del Norte: La conexión efectuarse en „Class 2 Circuits“ o „Class 2
Power Units“ según CEC (Canadian Electrical Code) o NEC (National Electrical Code).
Modo de protección IP según IEC 60 529 (las clases de protección indicadas se
aplican sólo cuando el transmisor de presión esté conectado a unas hembrillas
procurando el modo de protección correspondiente).
Escoje el diámetro de cable de forma que sea apropiado para la boquilla de paso de
la clavija. Asegúrese de que el racor de cable de la clavija ensamblada sea posicio-
nado correctamente y que existan juntas no deterioradas. Aprete el racordaje y
verifique la posición correcta de las juntas para asegurar el modo de protección.
Asegúrese de que en las salidas de cables no entre ninguna humedad a la extre-
midad del cable.
Montaje de la conexión eléctrica
