84 WIKA manual de instrucciones transmisor de presión modelo P-3x
11473500.04 10/2011 GB/D/F/E
E
Clavija de enchufe,
M12 x 1 (de 4 polos)
Asignación
U+ 0V S+
2 hilos 1 3 -
3 hilos 1 3 4
Clavija de enchufe,
M16 x 0.75 (de 5 polos)
Asignación
U+ 0V S+
2 hilos 3 1 -
3 hilos 3 4 1
Clavija de salida lateral
DIN 175301-803 A
Asignación
U+ 0V S+
2 hilos 1 2 -
3 hilos 1 2 3
Conector tipo bayoneta
Asignación
U+ 0V S+
2 hilos A B
3 hilos A B C
CANopen M12 x 1 (de 5 polos)
Asignación
U
B+
U
B-
Blindaje
CAN-
High
CAN-
Low
2 3 1 4 5
Salida de cable sin blindar
Asignación
U+ 0V S+
2 hilos marrón azulazul -
3 hilos marrón azulazul negro
6. Puesta en servicio, funcionamiento

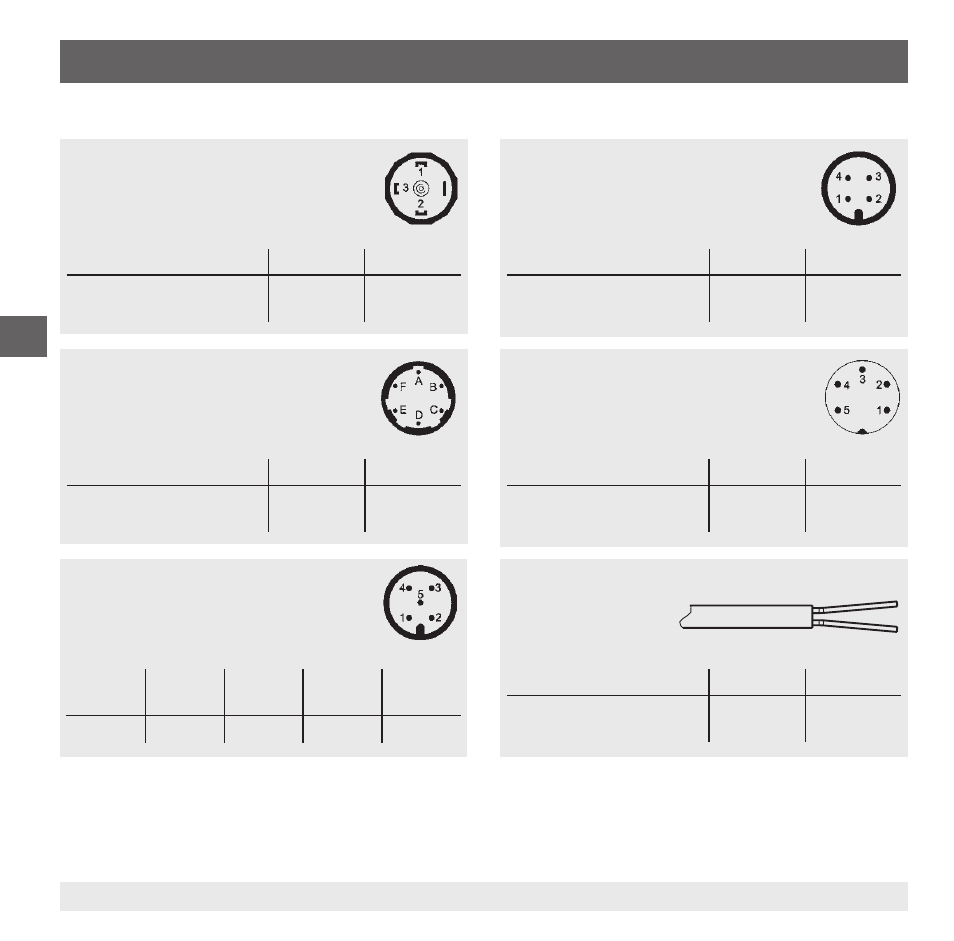

Esquemas de conexiones
