38 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x
11473500.04 10/2011 GB/D/F/E
D
Zur Abdichtung der Prozessanschlüsse mit zylindrischem Gewinde an der Dichtfläche sind Flachdich-
tungen, Dichtlinsen oder WIKA-Profildichtungen einzusetzen.
Bei kegeligem Gewinde (z. B. NPT-Gewinde) erfolgt die Abdichtung im Gewinde, mit zusätzlichen Dicht-
werkstoffen, wie z. B. PTFE-Band (EN 837-2).
Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.
Die Typen P-30 und P-31 sind hochwertige Präzisionsdruckmessgeräte. Einbaubedingte
Einflüsse (z. B. Lageabhängigkeit, Anzugsmoment) sind durch Korrektur des Nullpunktes in
der Anwendung oder über die Software „EasyCom“ zu beseitigen. Dadurch ist eine optimale
Messgenauigkeit des Gesamtsystems sichergestellt.

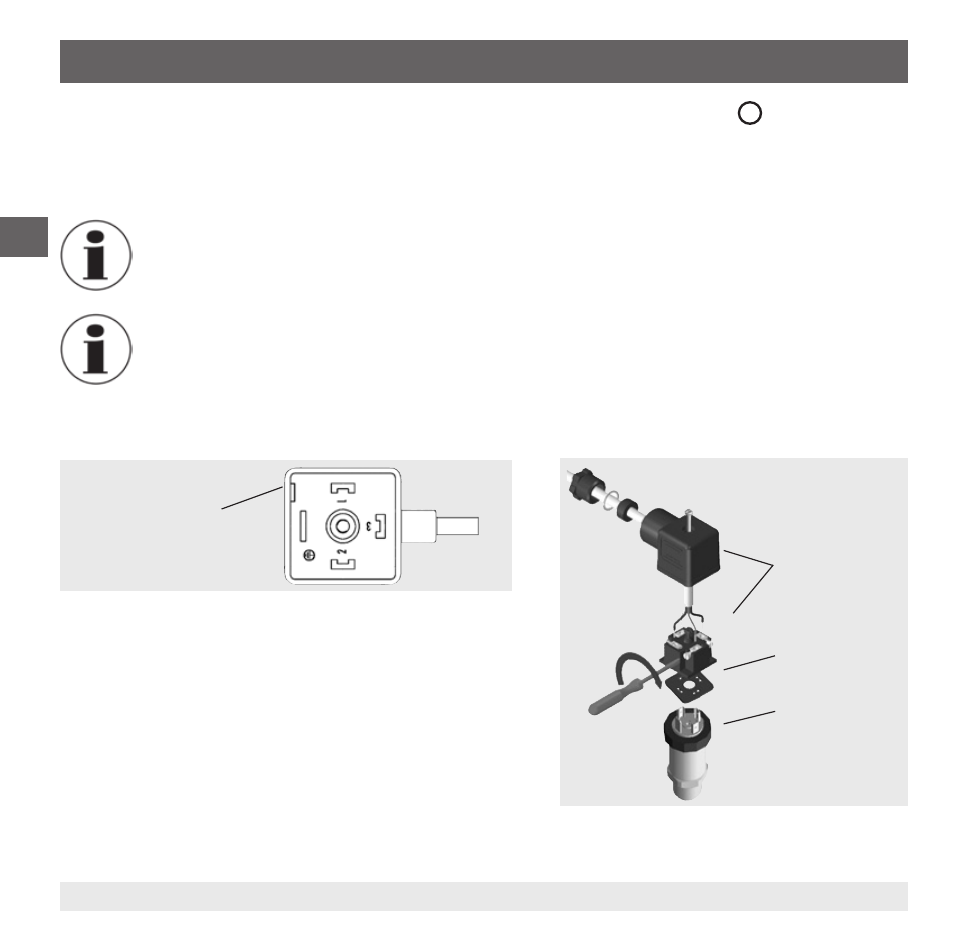

Montage Winkelstecker DIN 175301-803
1. Die Schraube (1) lösen.
2. Die Kabelverschraubung (2) lösen.
3. Das Winkelgehäuse (5) mit Klemmblock (6) vom Gerät
abziehen.
4. Über die Montageöffnung (D) den Klemmblock (6)
aus dem Winkelgehäuse (5) hebeln. Den Klemm-
block (6) nicht durch die Schraubenöffnung (1) bzw.
Kabelverschraubung (2) herausdrücken, sonst wird die
Dichtung des Winkelgehäuses beschädigt.
6. Inbetriebnahme, Betrieb
1
(6)
(5)
(1)
(2) (3)
(4)
Gerätestecker
(male), Gehäuse
mit Prozessan-
schluss
Dichtung
Leitungsstecker
(Buchse)
(D) Montageöffnung
