59

WIKA Mode d'emploi transmetteur de pression type P-3x

11473500.04 10/2011 GB/D/F/E

F

6. Mise en service, exploitation

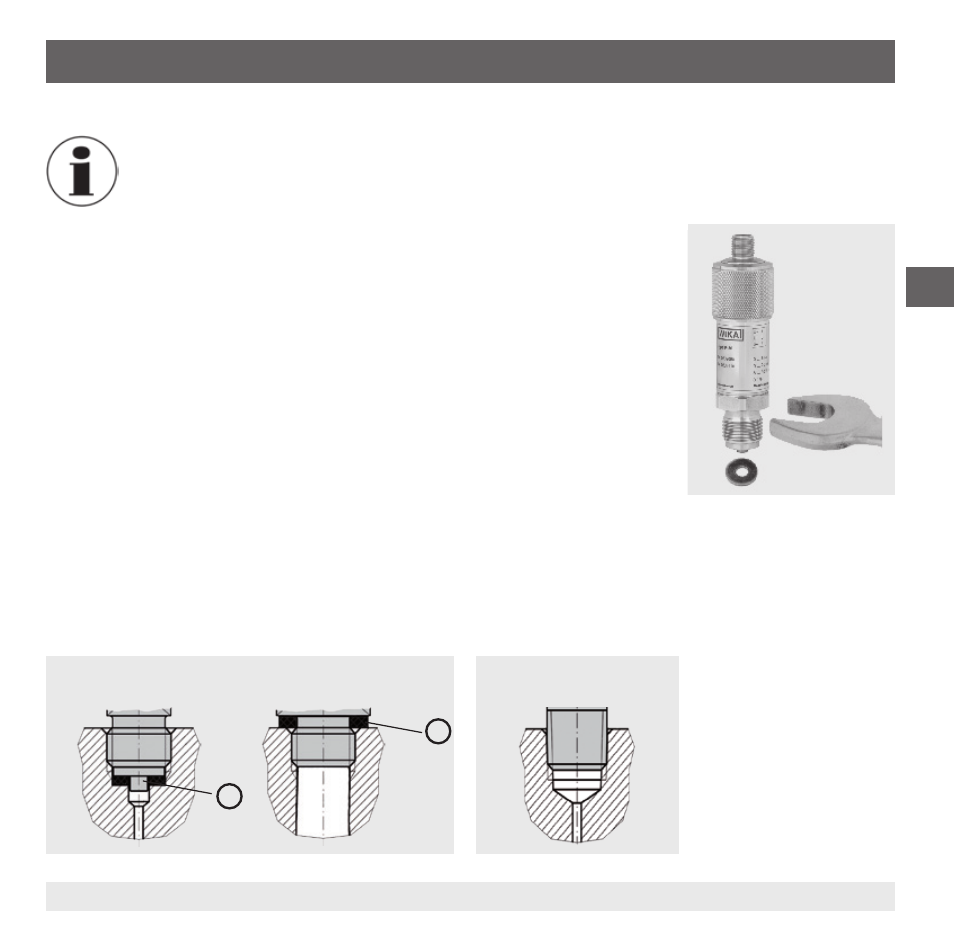

6.1 Raccordement mécanique

Outil requis : clй а fourche (clé d'une largeur de 27 ou de 41)

Avec des raccords process à membrane affleurante, n'enlevez le couvercle

de protection que juste avant le montage. Pendant l'installation, assurez-

vous que la membrane n'est pas endommagée.

Pendant le montage, assurez-vous que les surfaces d'étanchéité sur le

transmetteur de pression et le point de mesure sont propres et intacts.

Ne vissez ou ne dévissez jamais l'instrument que par les surfaces de clé.

Ne jamais utiliser le boîtier comme surface de travail.

Le couple correct dépend des dimensions du raccord process et du joint

utilisé (forme/matériau).

Lorsque vous vissez, prenez garde à ne pas coincer les filetages.

Pour obtenir des informations concernant les trous taraudés et les embases à souder, voir les

Informations techniques IN 00.14 sur www.wika.fr.

Types d‘étanchéité

max. 10 Nm

Filetage parallèle

Filetages coniques

Selon EN 837

Selon DIN 3852-E

NPT, R et PT

1

1
