40 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x
11473500.04 10/2011 GB/D/F/E
D
Rundstecker M12 x 1 (4-polig)
Belegung
U+ 0V S+
2-Leiter 1 3 -
3-Leiter 1 3 4
Rundstecker M16 x 0,75 (5-polig)
Belegung
U+ 0V S+
2-Leiter 3 1 -
3-Leiter 3 4 1
Winkelstecker DIN 175301-803 A
Belegung
U+ 0V S+
2-Leiter 1 2 -
3-Leiter 1 2 3
Bajonettstecker
Belegung
U+ 0V S+
2-Leiter A B
3-Leiter A B C
CANopen M12 x 1 (5-polig)
Belegung
U
B+
U
B-
Schirm
CAN-
High
CAN-
Low
2 3 1 4 5
Kabelausgang ungeschirmt
Belegung
U+ 0V S+
2-Leiter braun blau -
3-Leiter braun blau schwarz
6. Inbetriebnahme, Betrieb

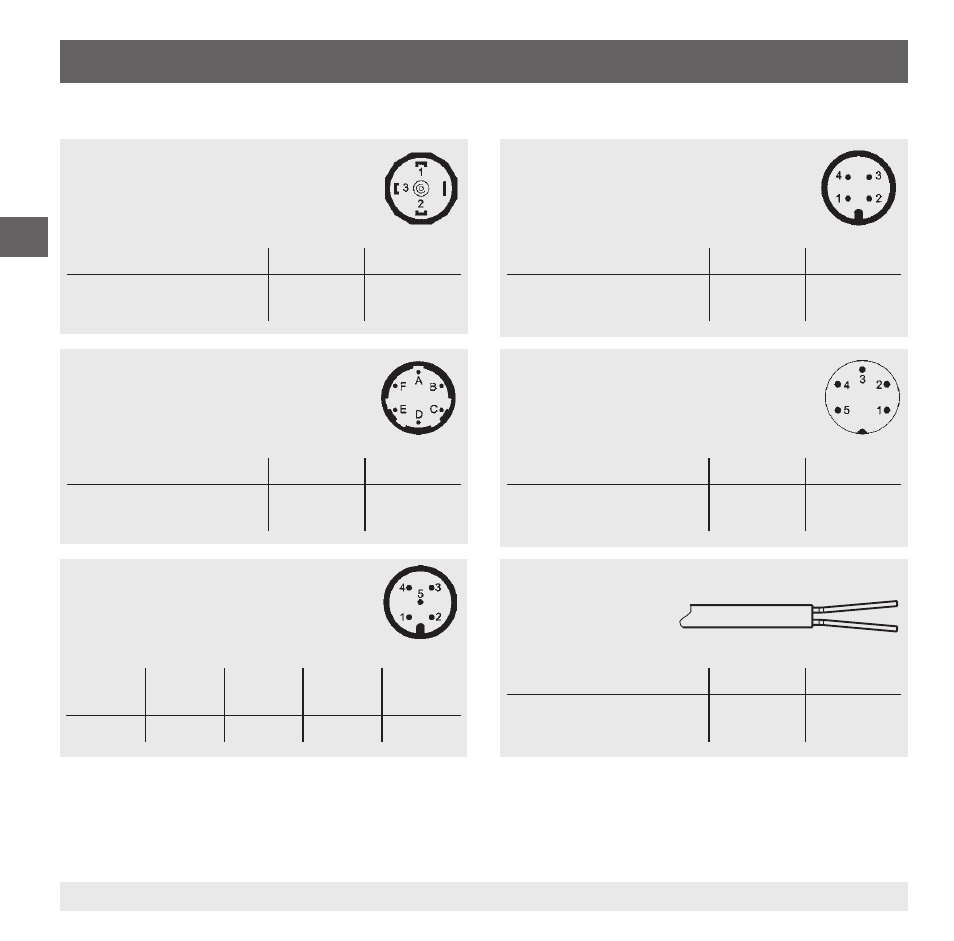

Anschlussschemen
