82

WIKA manual de instrucciones transmisor de presión modelo P-3x

11473500.04 10/2011 GB/D/F/E

E

Para el sellado de las conexiones de los manómetros con roscas cilíndricas en la superficie de

obturación se deben instalar juntas planas, arandelas o juntas perfiladas WIKA.

Para roscas cónicas (por ejemplo, roscas NPT) se realiza el cierre en la rosca con material de cierre

complementario, como por ejemplo, cinta PTFE (EN 837-2).

Para notas acerca de las juntas, véase la hoja técnica WIKA AC 09.08 o www.wika.es.

Los modelos P-30 y P-31 son manómetro de precisión de alta calidad. Los efectos

causados por el montaje (p. Ej. dependencia de la ubicación, par de apriete, etc.) pueden

eliminarse mediante el ajuste al punto cero en la aplicación o por medio del software

"EasyCom". De ese modo se obtiene una precisión de medida óptima del sistema completo.

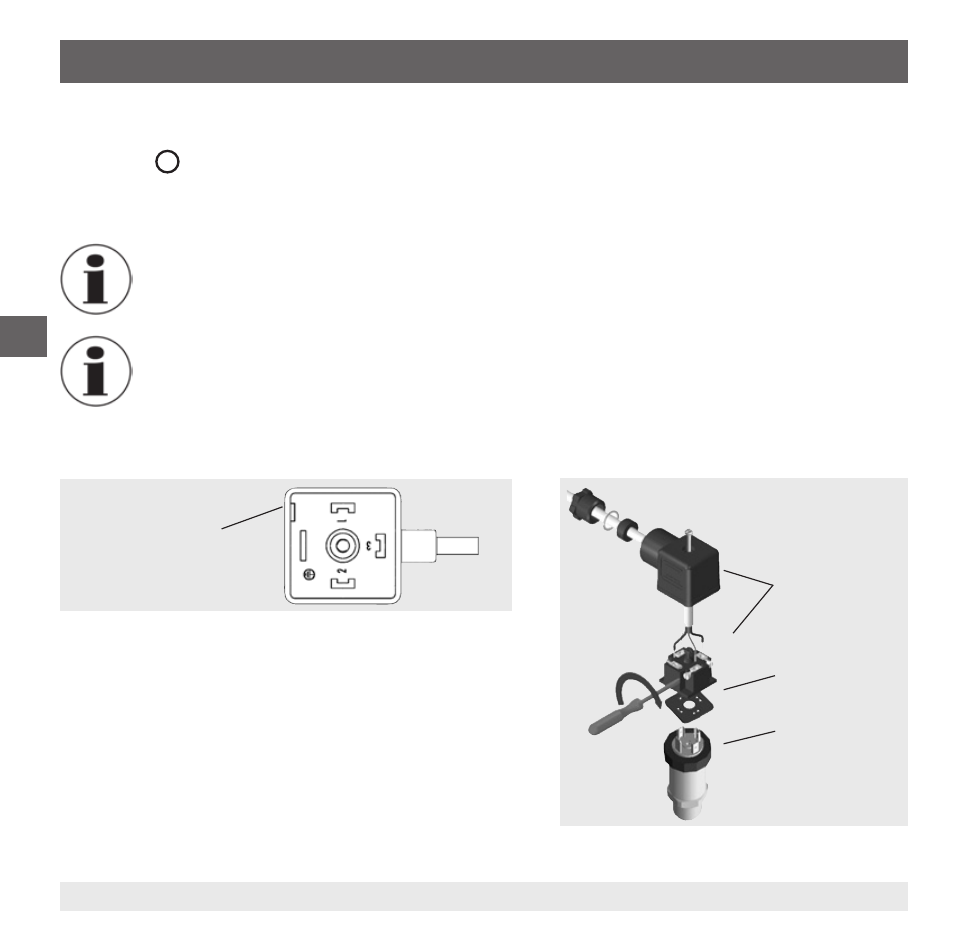

Montaje de la clavija de salida lateral DIN 175301-803

1. Soltar el tornillo (1).
2. Soltar el prensaestopas (2).
3. Sacar el conector angular (5) con el bloque de

terminales (6) del instrumento.

4. Quitar el bloque de terminales (6) del conector angular

(5) sacándolo de la ranura de montaje (D). No sacar el

bloque de terminales (6) a través del agujero del tornillo

(1) ni del prensaestopas (2) para no dañar la junta del

conector angular.

6. Puesta en servicio, funcionamiento

1

(6)

(5)

(1)

(2) (3)

(4)

Conector del

instrumento

(macho),

instrumento con

conexión de

proceso

Obturación

Clavija del

conductor

(hembrilla)

(D) Ranura de montaje
