WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x
D
11473500.04 10/2011 GB/D/F/E
6. Inbetriebnahme, Betrieb
6.1 Montage mechanischer Anschluss
Benötigtes Werkzeug: Gabelschlüssel (Schlüsselweite 27 bzw. 41)
■
Bei frontbündigen Prozessanschlüssen die Schutzkappe erst kurz vor
der Montage entfernen. Während dem Einbau sicherstellen, dass die
Membrane nicht beschädigt wird.
■
Bei der Montage auf saubere und unbeschädigte Dichtflächen am Gerät
und an der Messstelle achten.
■
Das Gerät nur über die Schlüsselflächen ein- bzw. ausschrauben. Niemals
das Gehäuse als Angriffsfläche verwenden.
■
Das richtige Drehmoment ist abhängig von der Dimension des
Prozessanschlusses sowie der verwendeten Dichtung (Form/Werkstoff).
■
Beim Einschrauben die Gewindegänge nicht verkanten.
■
Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische Information
IN 00.14 unter www.wika.de.

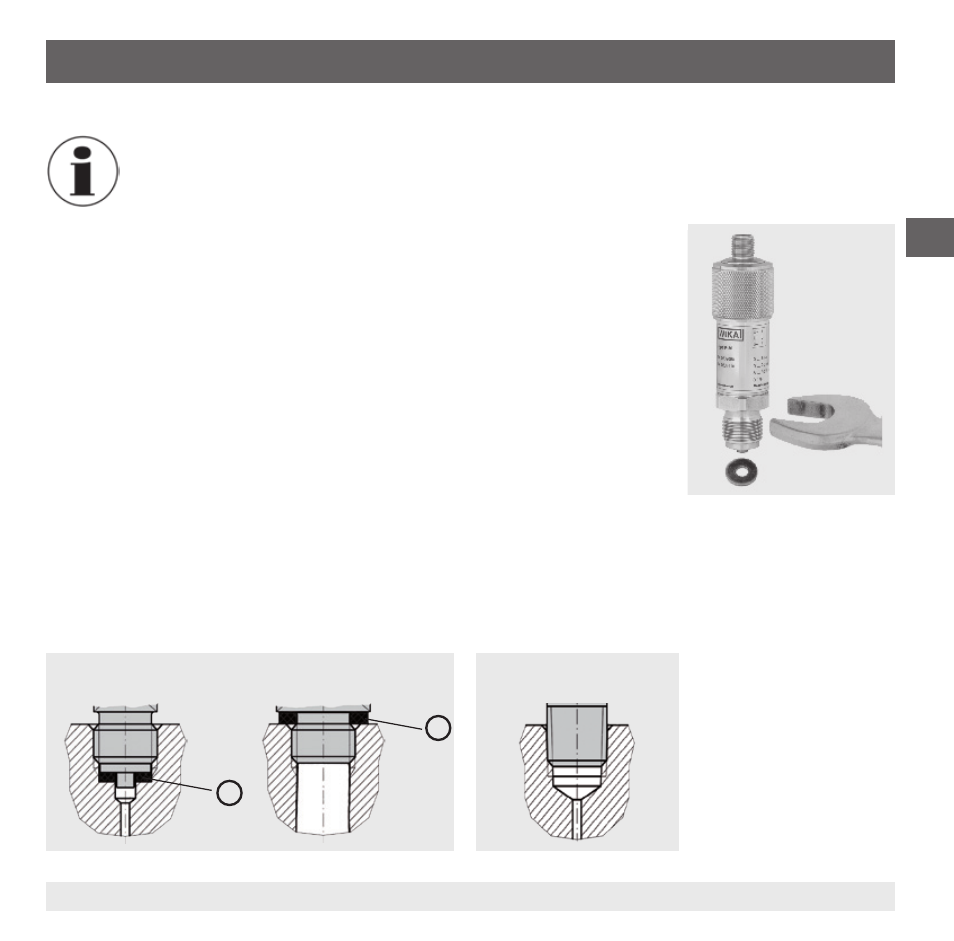

Dichtungsarten
max. 10 Nm
Zylindrische Gewinde
Kegelige Gewinde
nach EN 837
nach DIN 3852-E
NPT, R und PT
1
1
