HMP−...−KP−...
Festo HMP−...−KP−... 0408b Deutsch
8
9. Führungsrohr wieder vollständig ausfahren.
10. Unterlegscheibe 4 zwischen Frontplatte
und Frontdeckel auf das Gewinde der
Klemmstange schieben.
11. Frontplatte von Hand gegen die KlemmĆ
stange schieben, bis das Gewinde der
Klemmstange vollständig in die DurchĆ
gangsbohrung (Y) der Frontplatte ragt.
12. Loctite 242 (gegen ungewolltes Lösen im
Betrieb) auf das Innengewinde des FrontĆ
lagers
3 auftragen.
13. Frontlager in die Bohrung (Y) der FrontĆ
platte schieben und mit einem InbusĆ
schlüssel auf das Gewinde der KlemmĆ
stange drehen. Das Anzugsdrehmoment
beträgt 1,5 Nm. Die Klemmstange muss
dabei über die Schlüsselfläche
5 gekonĆ
tert werden.
Einbau, pneumatisch
S Drehen Sie die Steckverschraubung 7 in
das M3 Anschlussgewinde 6 der
Klemmeinheit.
S Verschlauchen Sie die Klemmeinheit
HMP−...−
KP wie folgt:
1. Einbaulänge L des Kunststoffrohrs ermitteln.
Die Länge (L) ergibt sich aus der Summe
von:
ć 0−Hub (siehe nachfolgende Tabelle)
und
ć Hublänge des Linearmoduls (dritte
Ziffernfolge der Produktbezeichnung)

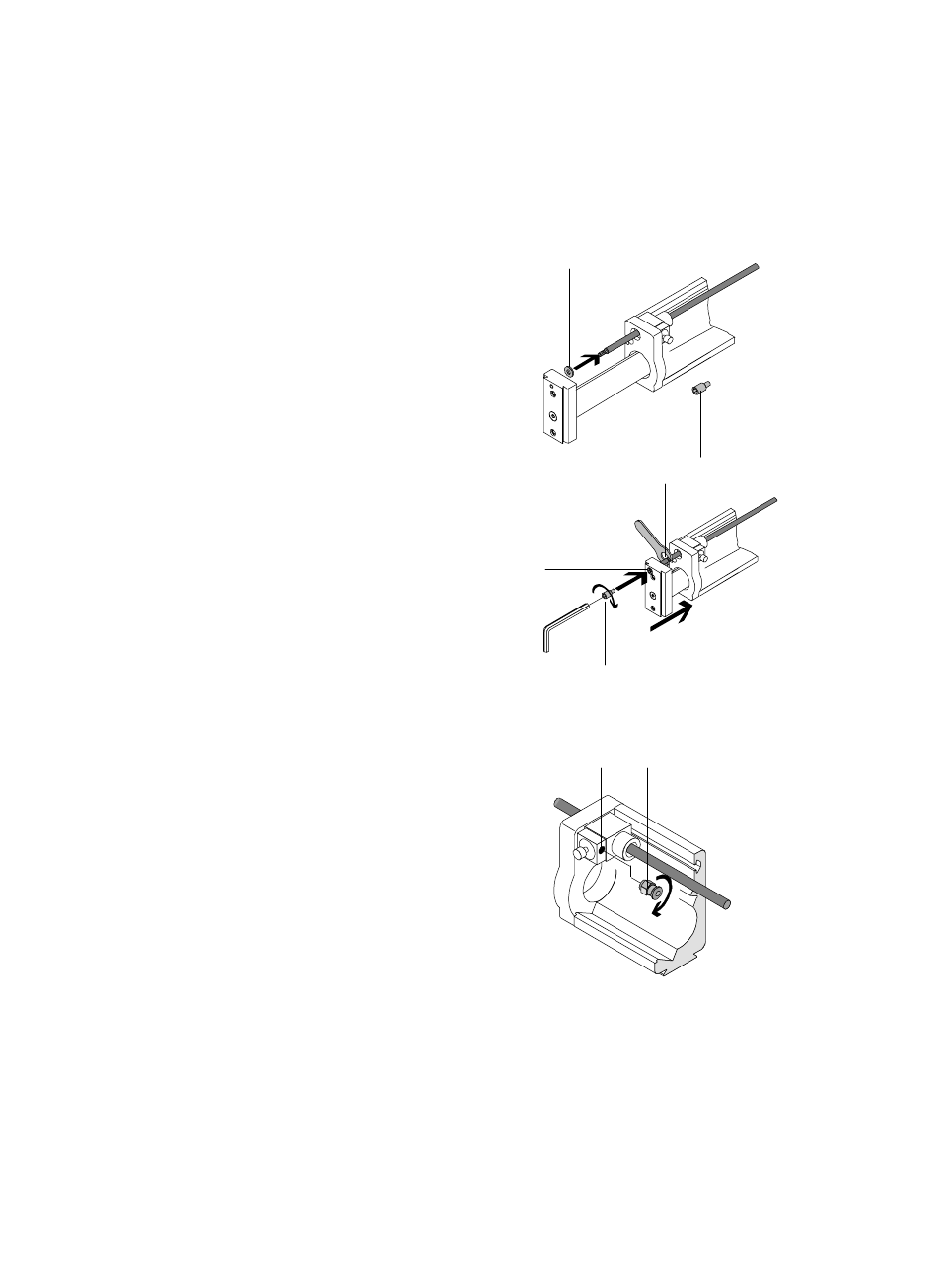

Bild 14
4
3
Bild 15
3
5
(Y)
Bild 16
6 7
