HMP−...−KP−...
Festo HMP−...−KP−... 0408b Svenska
68
9. Kör ut styrröret helt igen.
10. Skjut in brickan 4 mellan frontplattan
och frontgaveln på klämstångens gänga.
11. Skjut frontplattan manuellt mot
klämstången tills klämstångens gänga är
helt inuti frontplattans genomgående hål
(Y).
12. Använd Loctite 242 (mot oavsiktlig
lossning under drift) på frontlagrets
innergänga
3.
13. Skjut in frontlagret i frontplattans hål (Y)
och dra åt på klämstångens gänga med en
insexnyckel. Åtdragningsmomentet är
1,5ĂNm. Klämstången måste därvid låsas
vid nyckelgreppet
5.
Pneumatisk montering
S Skruva in instickskopplingen 7 i
klämenhetens M3 anslutningsgänga 6.
S Anslut slangarna till klämenheten
HMP−...−
KP på följande sätt:
1. Fastställ plaströrets monteringslängd L.
Längden (L) är lika med summan av:
ć 0−slaget (se följande tabell) och
ć den linjära modulens slaglängd
(tredje sifferkombinationen i
produktbeteckningen).

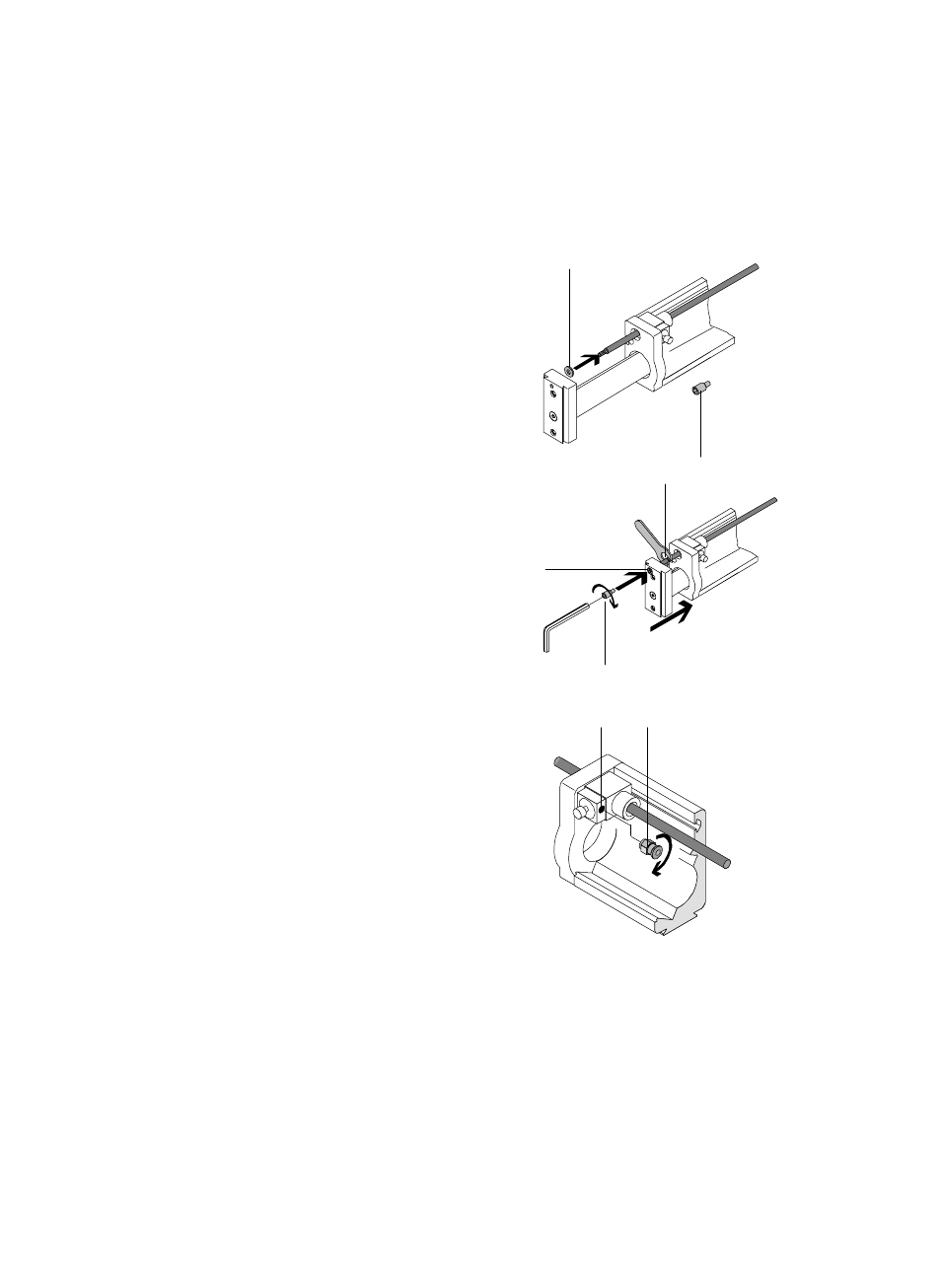

Bild 14
4
3
Bild 15
3
5
(Y)
Bild 16
6 7
