Anschließend ist der Frontdeckel wieder
zu befestigen (Anzugsdrehmoment der
Deckelschrauben: 5,9 Nm).
7. Klemmstange bei gleichzeitigem Drücken
der Handbetätigung 1 ca. 2/3 der
Gesamtlänge aus dem Gehäusedeckel
schieben.
8. Flucht von Frontplattenbohrung (Y) und
Klemmstange wie folgt prüfen:
ć Führungsrohr einfahren, bis KlemmĆ
stange vollständig in Bohrung einge−
führt ist.
ć Führungsrohr mehrmals hin− und
herbewegen.
Die Klemmstange muss sich problemlos in
die Bohrung einführen lassen und darf
beim Hin− und Herbewegen des FührungsĆ
rohrs die Bohrungsinnenfläche nur leicht
berühren. Ein Verkanten oder Schleifen
der Klemmstange ist nicht zulässig.
Beim Verkanten/Schleifen der Klemmstange:
S Lösen Sie die Gewindestifte (W) an der
Frontplatte.
S Justieren Sie die Frontplattenbohrung
neu, dass der Mittelpunkt von Bohrung
(M) und Klemmstangendurchmesser (K)
exakt aufeinanderliegen.
Die Gewindestifte (W) anschließend wieder mit nachfolgendem AnzugsdrehĆ
moment festzudrehen:
Kolben−j 16 20
Nm 15

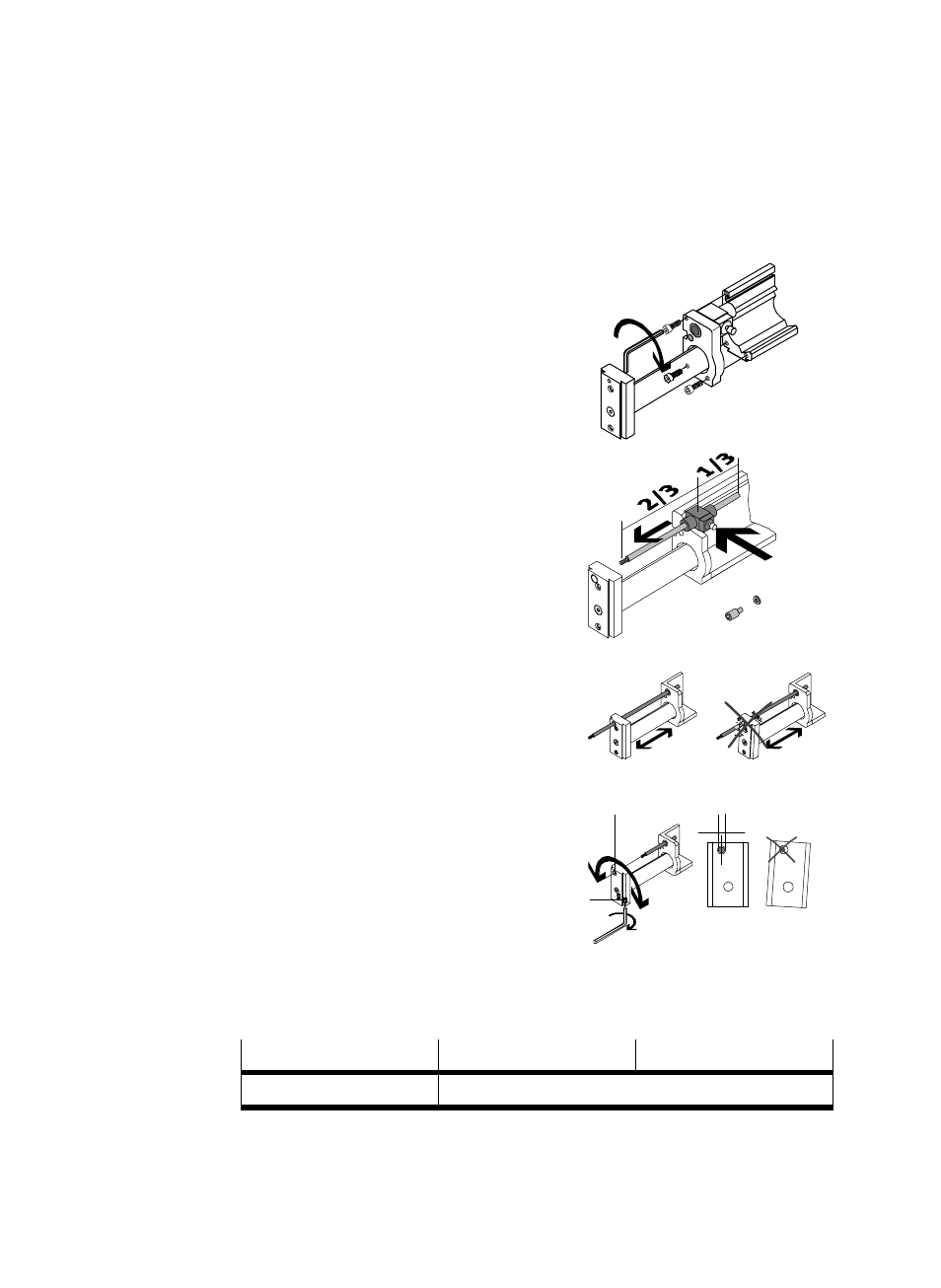

Bild 13
Bild 9
Bild 10
Bild 11
Bild 12
(K)
(M)
(Y)
W
