HMP−...−KP−...
Festo HMP−...−KP−... 0408b Español
31

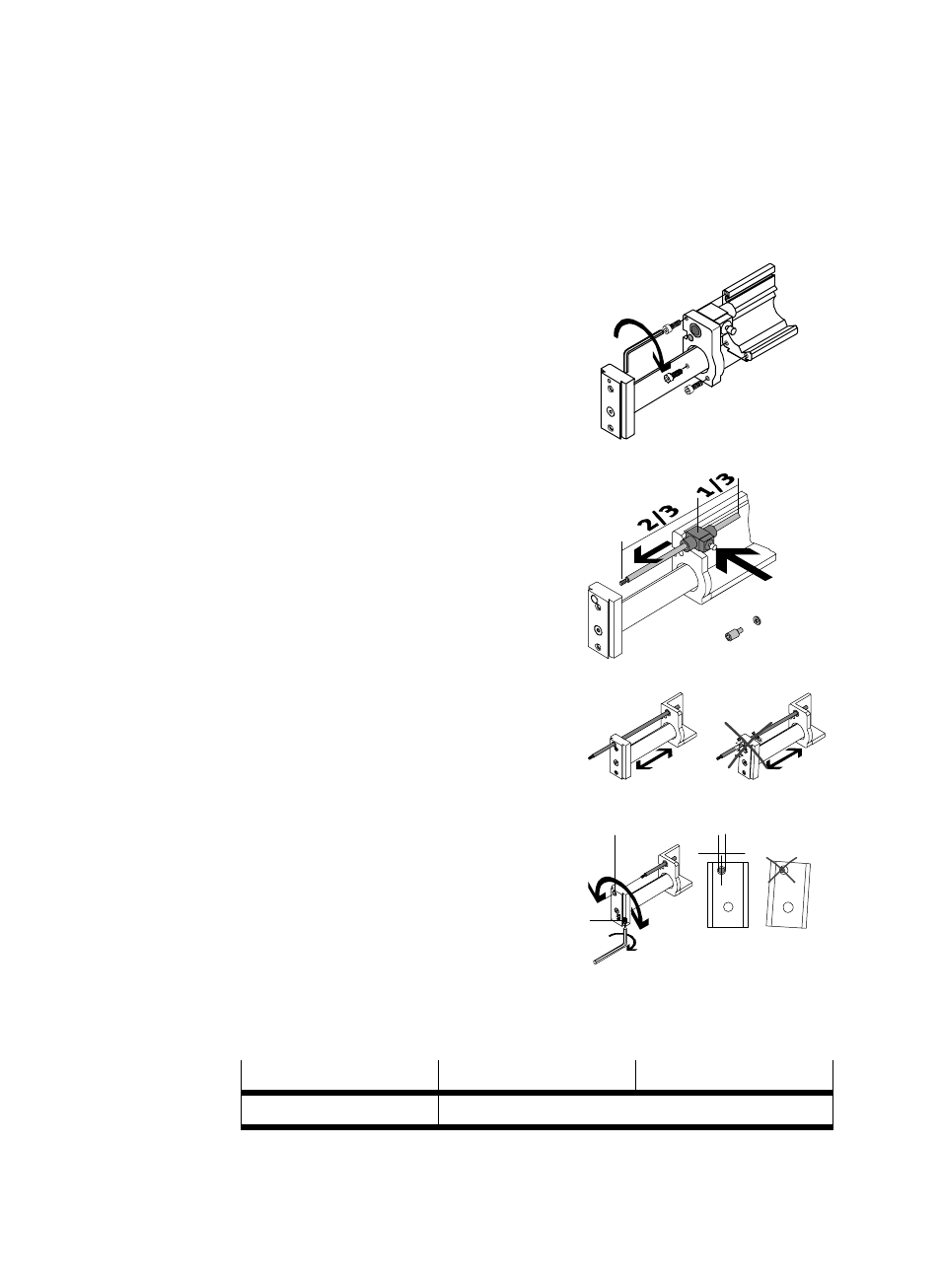

A continuación, la tapa frontal debe apreĆ
tarse de nuevo (el par de apriete para los
tornillos de la tapa es 5,9 Nm).
7. Presionar el accionamiento manual 1 y al
mismo tiempo empujar la barra de sujeĆ
ción aproximadamente 2/3 de la longitud
total hacia afuera de la tapa del cuerpo.
8. Comprobar que el taladro de la placa cenĆ
tral (Y) y el vástago están enrasados como
sigue:
ć Mover el tubo de guía hasta que la
barra de sujeción se halle completaĆ
mente insertada en el agujero.
ć Mover el tubo de guía varias veces
hacia atrás y hacia adelante.
La barra de sujeción debe entrar fácilĆ
mente en el agujero y sólo debe tocar
ligeramente la superficie interior del aguĆ
jero cuando el vástago se desplaza adeĆ
lante y atrás. La barra de sujeción no debe
quedar inclinada ni rozar contra el agujero.
Si la barra de sujeción queda inclinada o roza:
S Aflojar los pasadores roscados (W) en la
placa frontal.
S Reajustar el agujero de la placa frontal de
forma que el centro del taladro (M) y el
diámetro de la barra de sujeción (K) estén
exactamente alineados.
Los pasadores roscados (W) deben apretarse de nuevo con los siguientes
pares:
j del émbolo 16 20
Nm 15
Fig. 13
Fig. 9
Fig. 10
Fig. 11
Fig. 12
(K)
(M)
(Y)
W
