HMP−...−KP−...
Festo HMP−...−KP−... 0408b Svenska
64
2 Funktion och användning
Klämenhet HMP−...− KP blockerar klämstången
5 med hjälp av en friktionsförbindelse. Den
senare är kopplad till den linjära modulens
styrrör via frontplattan. I klämenheten trycker
en fjäder isär två klämbackar. På grund av
utspärrningen av klämbackarna blir dessa
förskjutna på klämstången. Genom att avlufta
tryckluftsanslutning
6 kan klämbackarna
riktas mot klämstången så att den linjära
modulens styrrör kan röra sig fritt. Genom att
använda den manuella manövreringen
1 kan
klämningen lossas manuellt.
Klämenheten HMP−...− KP är avsedd för att hålla styrröret i en lodrätt monterad
linjär modul från Festo av typen HMP−...Ă. Det är inte tillåtet att klämma HMP−...−KP
medan styrröret är i rörelse (bromsning).
Att använda HMP−...−KP vid plötsligt tryckfall i
hela anläggningen är endast tillåtet med
efterföljande funktionskontroll (se Betjäning
och drift").
Klämningen får, med undantag av plötsligt
tryckfall, endast utföras i den linjära
modulens ändlägespositioner (t.ex. inkört
ändläge), nedan kallat parkeringsläge.
Det vilande åtklämda styrröret i ett
parkeringsläge får endast påluftas i
kammaren på slagsidan K
h
(se Bild 3).
Därigenom undviks att kolven går mot en ej
påluftad kammare när klämningen lossas.

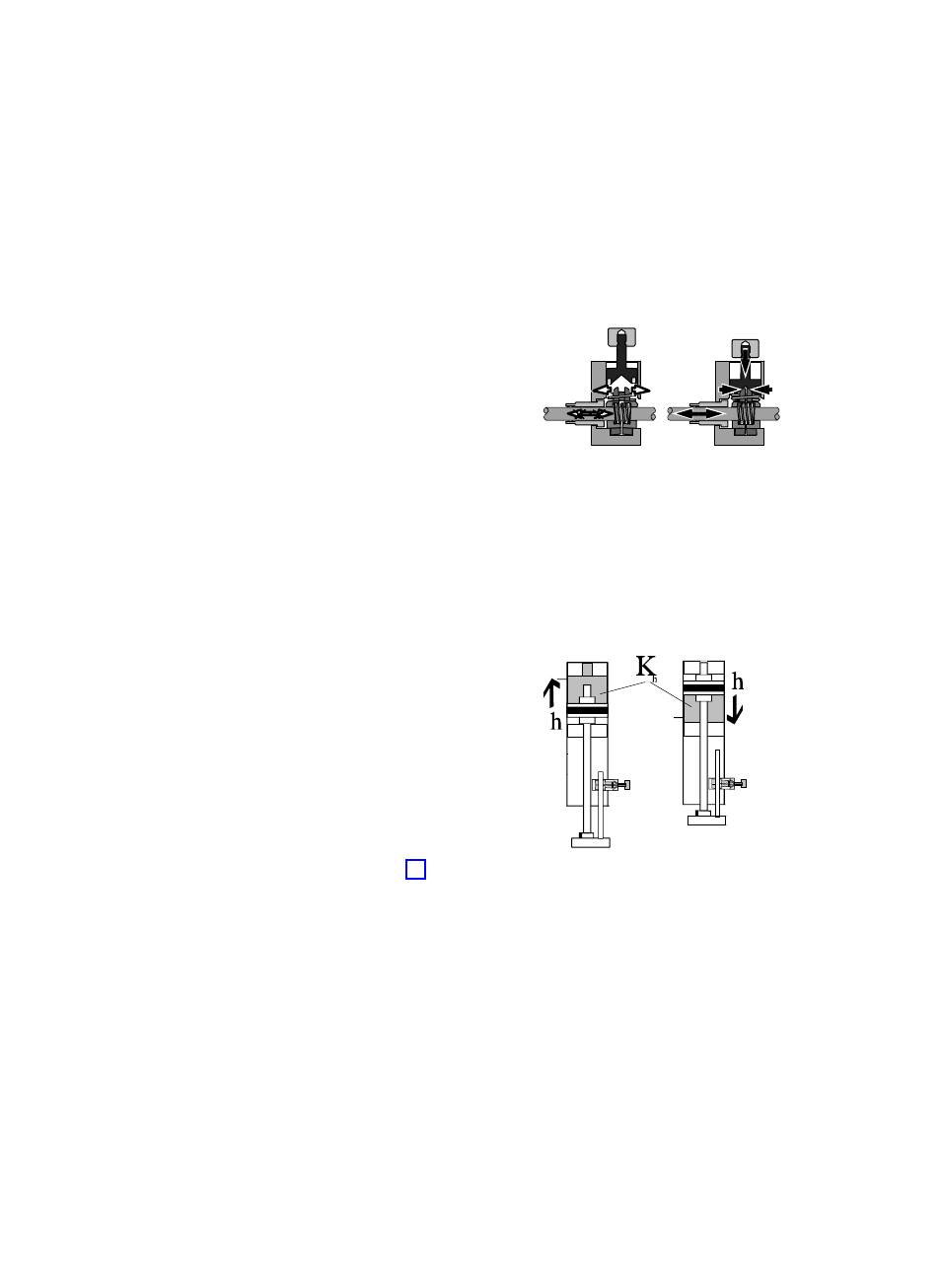

Bild 2
УУ
УУ
УУ
УУ
УУ
УУ
УУ
УУ
Bild 3
Bildbeskrivning:
K
h
Kammaren på slagsidan
h Slagriktning
