HMP−...−KP−...
Festo HMP−...−KP−... 0408b Italiano
55

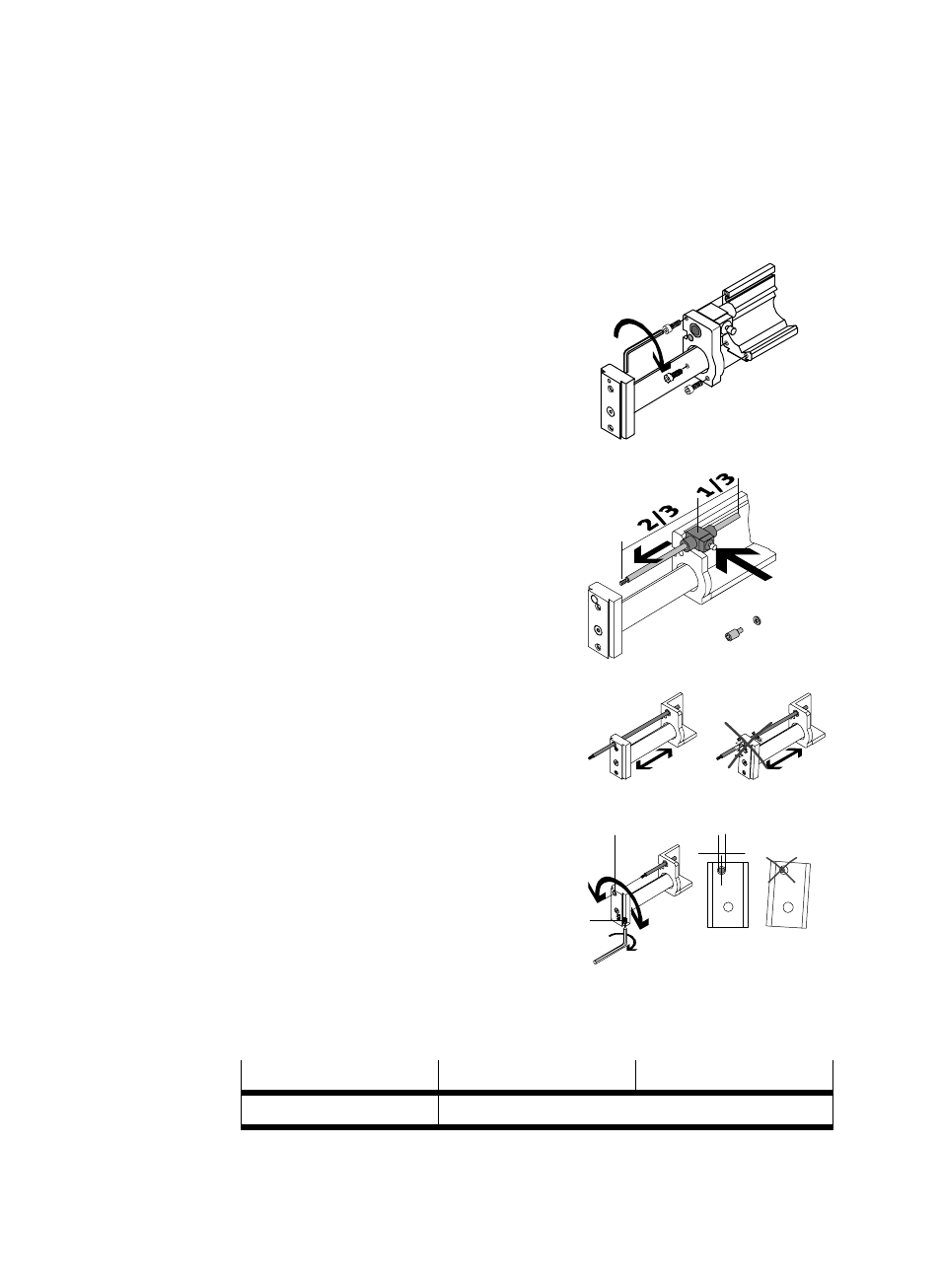

Infine fissare nuovamente il coperchio
frontale (coppia di serraggio delle viti
della testata: 5,9 Nm).
7. Spostare l’asta di serraggio tenendo preĆ
muto contemporaneamente l’azionatore
manuale
1 ca. di due terzi della lunĆ
ghezza totale fuori dalla testata del corpo.
8. Controllare l’allineamento del foro della
piastra frontale (Y) nel modo seguente:
ć Rientrare il tubo di guida finché l’asta
di serraggio è stata inserita completaĆ
mente nel foro.
ć Spostare il tubo di guida più volte in
direzione lineare.
L’asta di serraggio si deve inserire nel foro
senza problemi e durante il movimento
laterale del tubo di guida, deve toccare la
superficie interna del foro soltanto leggerĆ
mente. Non è ammesso l’inclinazione o la
smerigliatura dell’asta di serraggio.
In caso di inclinazione/smerigliatura dell’asta
di serraggio:
S
Allentare i perni filettati (W) alla piastra
frontale.
S
Regolare il foro della piastra frontale nuoĆ
vamente, cosicché il centro del foro (M) e
il diametro dell’asta di serraggio (K) siano
perfettamente allineati.
In seguito, fissare nuovamente i perni filettati (W) con coppia di serraggio
sottostante:
j
pistone
16
20
Nm
15
Fig. 13
Fig. 9
Fig. 10
Fig. 11
Fig. 12
(K)
(M)
(Y)
W
