Motosega a benzina 385mm
242927
1
Guida della catena
2
Catena della sega
3
Guardia anteriore (Freno Catena)
4
Maniglia anteriore
5
Avviatore autoavvolgente
6
Coperchio del filtro d’aria
7
Copri vite
8
Fori di ventilazione
9
Serbatoio
10 Leva d’aria
11 Leva dell'acceleratore
12 Blocco della valvola a farfalla
13 Maniglia posteriore
14 Interruttore del motore
15 Riserva dell’olio per catena
16 Copri catena
17 Dadi per guida
18 Arpione
19 Silenziatore di scarico
20 Filtro dell'aria
21 Cappuccio della candela
22 Candela
23 Copertura di sicurezza
24 Ciacciavite piatto
25 Chiave esagonale
26 Chiave combinata della motosega
27 Bottiglia di miscelazione carburante
28 Viti a brugola
29 Pignone
30 Bulloni della guida
31 Vite tendicatena
32 ‘T’ Vite di regolazione del minimo
33 ‘H’ Vite
34 ‘L’ Vite
35 Vite di regolazione dell’olio per catena
Familiarizzazione Prodotto
Uso Previsto
Motosega a benzina per compiti di media difficoltà di giardinaggio domestico, come ad
esempio l'abbattimento di piccoli alberi, taglio di tronchi e legna da ardere.
ATTENZIONE: Questa motosega è solo progettata per il taglio del legno, e non deve essere
usato con altri materiali.
Disimballaggio dello strumento
• Estrarre delicatamente e controllare il vostro strumento. Familiarizzarsi completamente
con tutte le sue caratteristiche e funzioni
• Assicurarsi che tutte le parti dello strumento siano presenti e in buone condizioni. In
caso di parti mancanti o danneggiate, sostituite tali parti prima di utilizzare questo
strumento
Prima dell'uso
Assemblaggio della motosega
AVVERTENZA: Indossare guanti antitaglio in fase di montaggio della motosega, per
evitare lesioni.
1. Sbloccare il freno della catena tirando la protezione della mano anteriore (3) verso
l'impugnatura anteriore (4) finché non si sente un 'clic'
2. Allentare i dadi della asta di guida (17), utilizzando la chiave combinata in dotazione
(26). Rimuovere i dadi dell’asta di guida e togliere il coperchio della catena (16)
3. Installare l’arpione(18) per i fori di fissaggio appropriati del blocco motore, utilizzando
le due viti in dotazione a esagono incassato (28) e serrare con la chiave esagonale in
dotazione (25)

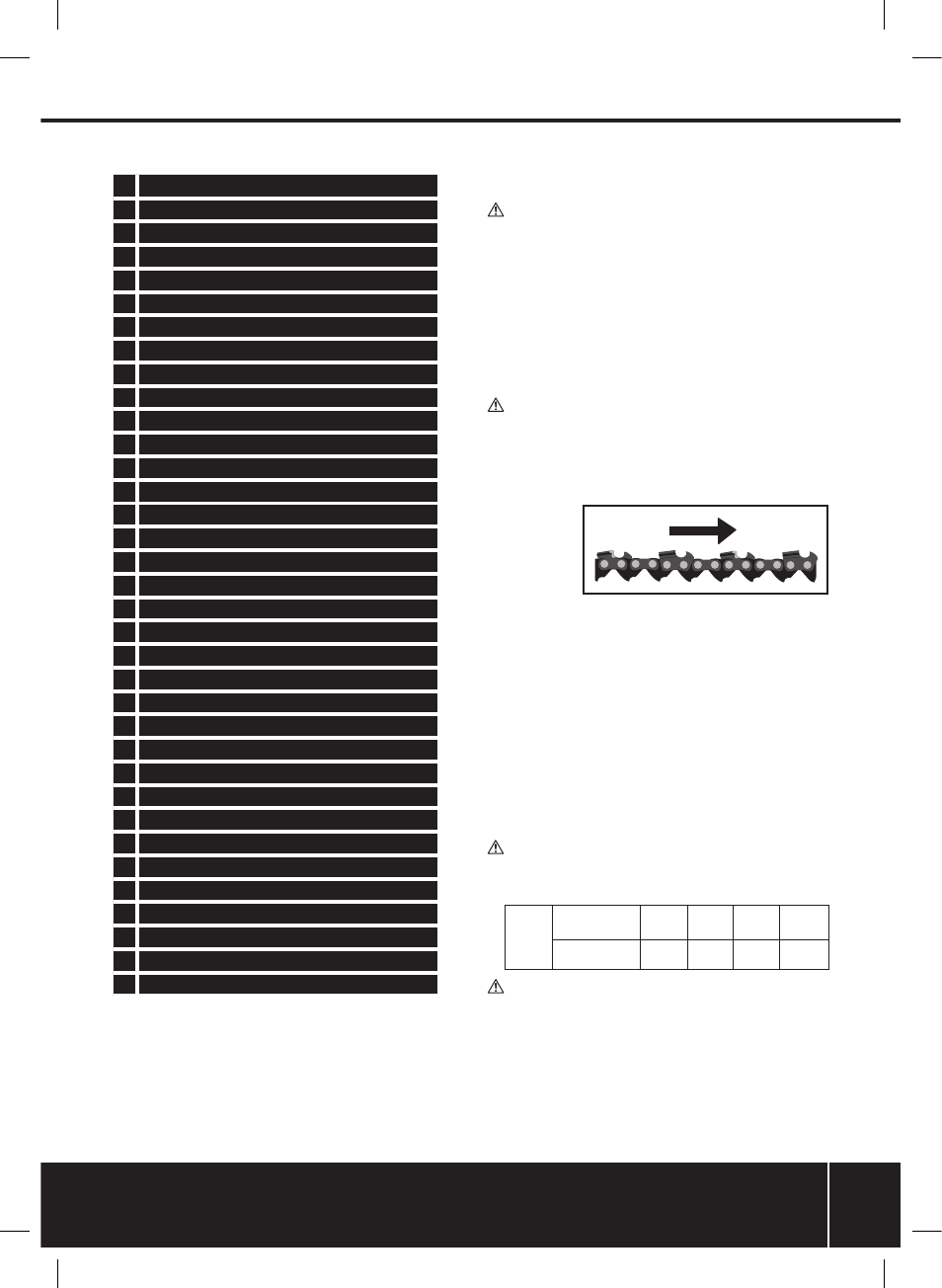

4. Attacca la
catena (2) al
dente (29)
(attenzione
al senso di
rotazione della
catena corretta,
come indicato in fig. A), montare l’asta di guida (1) sui due bulloni (30), e montare la
catena intorno al muso dell’asta di guida
NB: Assicurarsi che la catena (2) si trova all'interno del boschetto dell’asta di guida e che si
muove liberamente in tutto il dente (29) e sull’asta di guida (1) quando girata a mano.
5. Regolare la posizione della vite tendicatena (31) per adattarle al foro inferiore
all'interno dell’asta di guida
6. Rimontare il coperchio della catena e serrare il dito dei dadi dell’asta stretto
7. Regolare la tensione della catena girando la vite del tendicatena in senso orario, fino
a quando la catena si trova aderente al fondo dell’asta di guida
5. Serrare entrambe i dadi saldamente (12-15Nm)
6. Verificare la rotazione regolare della motosega. Allentare i dadi e regolare
nuovamente la vite tendicatena, se necessario
NB: Una nuova motosega si espanderà al primo utilizzo. Controllare e regolare spesso la
tensione della catena, come una catena allentata può facilmente deragliare, e una tensione
errata della catena porta ad un usura precoce, danni e incoraggia pericolosi contraccolpi.
Preparazione della miscela a 2 tempi
NB: Questa motosega è alimentata da un motore a 2 tempi che richiede una miscela
benzina / petrolio come combustibile.
AVVERTENZA: Utilizzare sempre olio a 2 tempi dedicato. NON usare olio motore regolare
per miscele a 2 tempi.
1. Utilizzare la bottiglia di miscelazione carburante a 2 tempi (27) per misurare la
quantità di olio (vedi tabella miscelazione fig. B)
AVVERTENZA: NON versare l'olio direttamente nel serbatoio del combustibile (9). La
miscela a 2 tempi deve essere preparato e accuratamente miscelati in un contenitore
separato, prima di essere versato nel motosega.
2. Versare la quantità necessaria di benzina senza piombo nella bottiglia di miscelazione
del combustibile, chiudere e agitare fino ad ottenere una miscelazione coretta
NB: Miscela a 2 tempi non deve essere conservata a lungo termine. SOLO mescolare
la quantità necessaria per il consumo immediato. Fare riferimento alla sezione
'Conservazione carburante' per ulteriori informazioni.
40:1
Benzina senza
Piombo
1L
2L
3L
5L
Olio a 2 tempi
25ml
50ml
75ml
125ml
FIG. B
FIG. A
