18
ESP
• Substraiga 0,212 m; por consiguiente la lectura relativa a B debe ser
1,484 m
• Tome la lectura del estadal en B. Si la lectura es 1,484 m ±3 mm, la línea
de mira es horizontal
Para corregir la línea de mira, si es necesario
• Desenrosque la tapa del ocular
• Gire la perilla de ajuste (Véase la Fig. 5) hasta que la línea del retículo
produzca la lectura requerida de 1,484 m en el estadal en B
• Vuelva a colocar la tapa pero no la apriete demasiado
Mantenimiento
• Para proteger todas las piezas y mantener la exactitud del instrumento,
cuide bien de él
• Después de utilizarlo, limpie la lente con un cepillo blando o un paño para
lentes. NO toque la lente con los dedos
• Utilice un cepillo limpio para limpiar el cuerpo de la máquina
• Si el instrumento está dañado o es defectuoso, solamente debe ser
inspeccionado y reparado por un técnico capacitado
Almacenamiento
• Guarde el instrumento en la caja suministrada, en un lugar limpio y seco.
No lo guarde en lugares donde pueda haber grandes fluctuaciones de
temperatura
• Si el nivel no se va a utilizar por un período de tiempo considerable, retire
ocasionalmente el instrumento de su caja para permitir que cualquier
diferencia de temperatura entre la caja de transporte y el área de
almacenamiento desaparezca
• Se incluye una bolsa de gel de silicona para absorber cualquier humedad
del interior de la caja. Si la bolsa esta húmeda, séquela o cámbiela por
una nueva
Eliminación
• No elimine sus herramientas u otro equipo eléctrico o electrónico junto
con la basura normal de la casa
• Póngase en contacto con la autoridad local encargada de la gestión de
residuos si necesita más información sobre cómo eliminar este tipo de
herramientas debidamente

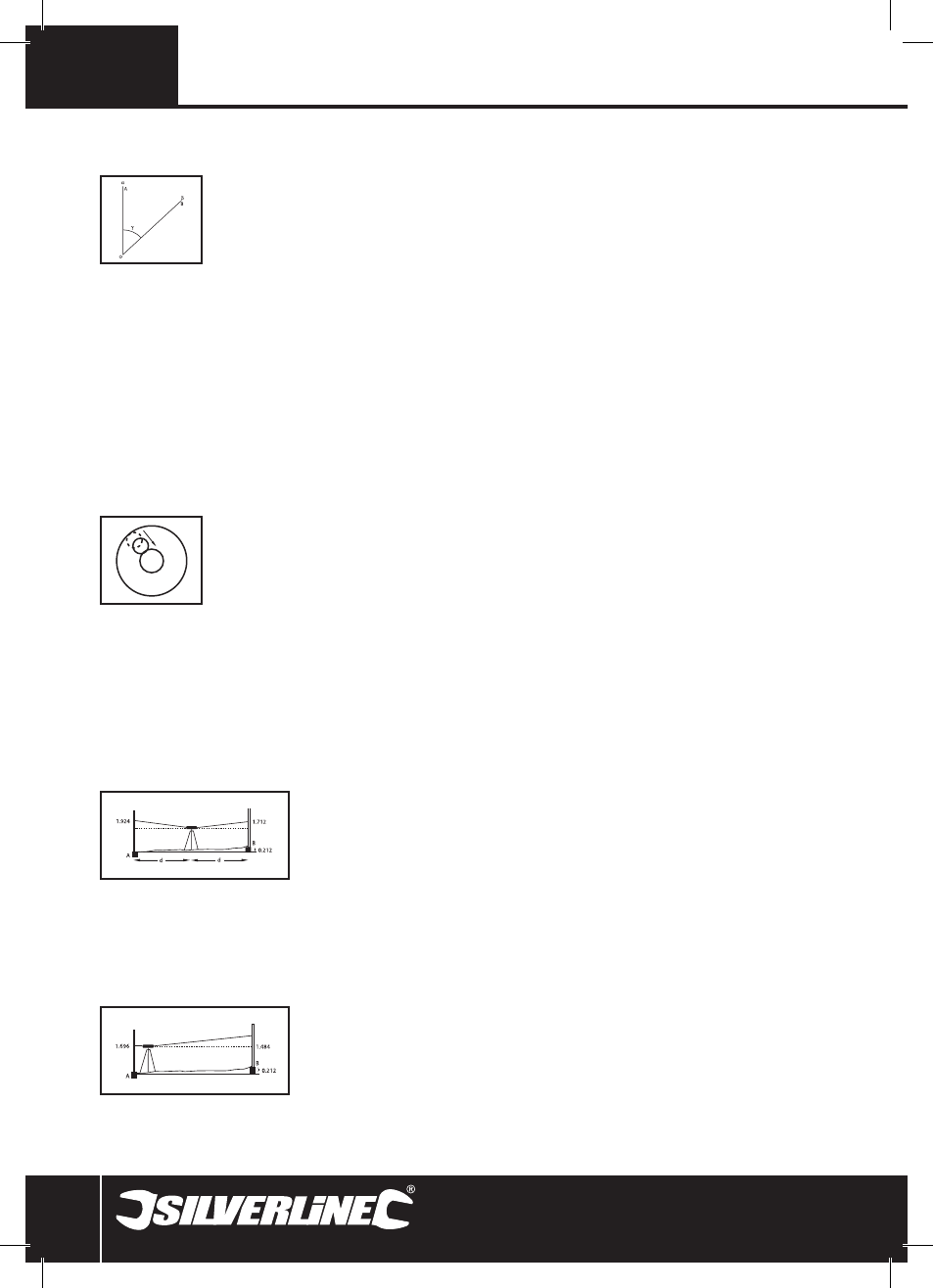

Medición del ángulo
• Alinee la línea vertical del retículo con el Punto A – véase la Fig. 8
Fig.8
• Tome nota de la lectura del calibrador horizontal (5) en el punto de
referencia del calibrador horizontal (6). Llamemos a esta lectura 'x'
• Utilice la rueda selectora de movimiento horizontal (11) para girar el
instrumento y alinear la línea vertical con el Punto B y tome nota de la
lectura del calibrador horizontal. Llamemos a esta lectura 'z' El ángulo
y = x − z
Comprobación y ajuste de la ampolla
Comprobación de la ampolla
• Utilice las perillas nivelantes (12) para centrar la burbuja en la ampolla
(véase la Fig. 3)
• Gire el instrumento 180°. La burbuja debe permanecer centrada
• Si la burbuja se descentra, la ampolla necesita ajustarse
Ajuste de la ampolla
• Utilice las perillas nivelantes para desplazar la burbuja hasta medio
camino del centro (Fig. 9, a continuación)
Fig.9
• Entonces, utilizando la llave hexagonal suministrada, gire las perillas de
ajuste de la ampolla (8) para centrar la burbuja (véase la Fig. 4)
• Repita el procedimiento anterior hasta que la burbuja permanezca
centrada cuando el instrumento se gira 180°
Horizontalidad de la línea de mira.
Para ser exacta, la línea de mira debe ser horizontal con un margen de error
de 3 mm con respecto al nivel horizontal.
Establecimiento de la referencia
• Coloque el nivel en un trípode a medio camino entre dos estadales (figura
10) y coloque éstos separados por una distancia aproximada de 39 m a
50 m. Centre la burbuja
Fig.10
• Tome la lectura del estadal A en el lugar donde es cruzado por la línea
central del retículo – por ejemplo: 1,924 m
• Gire el nivel y tome la lectura del estadal B en el lugar donde es cruzado
por la línea central del retículo – por ejemplo: 1,712 m
A – B = 0,212 m. Por lo tanto, B es 0,212 m más alto que A
Comprobación de la línea de mira
• Cambie el nivel de sitio y colóquelo a aproximadamente 1 m de A (Fig.11)
Fig.11
• Sabemos que B es 0,212 m más alto que A. Por tanto la lectura relativa a
B debe ser 0,212 menor que la relativa a A
• Tome la lectura del estadal en A – por ejemplo 1,696 m
