14
D
• Es ist bekannt, dass B 0,212 m größer ist als A. D.h., der Wert bis Punkt B
sollte um 0,212 m kleiner sein als der Wert bis Punkt A
• Erfassen Sie den Wert der Messlatte A, z.B. 1,696 m
• Subtrahieren Sie 0,212 m; der Messwert bis B sollte somit 1,484 m
betragen
• Erfassen Sie den Wert der Messlatte B. Wenn der Wert 1,484 m ± 3 mm
beträgt, dann ist die Visierlinie horizontal
Einstellen der Visierlinie
• Schrauben Sie die Okularabdeckung ab
• Drehen Sie die Justierschraube (siehe Abb. 5), bis die Mittellinie den
gewünschten Wert von 1,484 m an Messlatte B anzeigt
• Schrauben Sie die Okularabdeckung wieder auf, aber nicht übermäßig
fest
Wartung
• Behandeln Sie Ihr Gerät pfleglich, um alle Teile zu schützen und die
Messgenauigkeit zu erhalten
• Reinigen Sie das Objektiv nach der Verwendung mit einer weichen Bürste
oder einem Objektivtuch. Berühren Sie das Objektiv keinesfalls mit den
Fingern
• Benutzen Sie zum Reinigen des Gehäuses eine weiche Bürste oder ein
weiches Tuch
• Ein beschädigtes oder defektes Gerät darf nur von einem qualifizierten
Fachmann überprüft und repariert werden
Lagerung
• Bewahren Sie das Gerät im mitgelieferten Tragekoffer an einem
sauberen, trockenen Ort auf. Vermeiden Sie die Lagerung in Bereichen,
die starken Temperaturschwankungen unterliegen können
• Wenn das Nivelliergerät über einen längeren Zeitraum nicht verwendet
wird, nehmen Sie es von Zeit zu Zeit aus dem Koffer, um eventuelle
Temperaturunterschiede zwischen dem Tragekoffer und dem
Aufbewahrungsort auszugleichen
• Im Koffer befindet sich ein Tütchen Kieselgel, um Feuchtigkeit im Koffer
aufzunehmen. Falls das Tütchen feucht ist, lassen Sie es trocknen oder
ersetzen Sie es durch ein neues
Entsorgung
• Entsorgen Sie keine Elektrogeräte oder andere ausgediente Elektro- oder
Elektronikaltgeräte mit dem Haushaltsmüll
• Wenden Sie sich für Informationen über die sachgemäße Entsorgung von
Werkzeugen an die örtlichen Entsorgungsbehörden
Winkelmessung

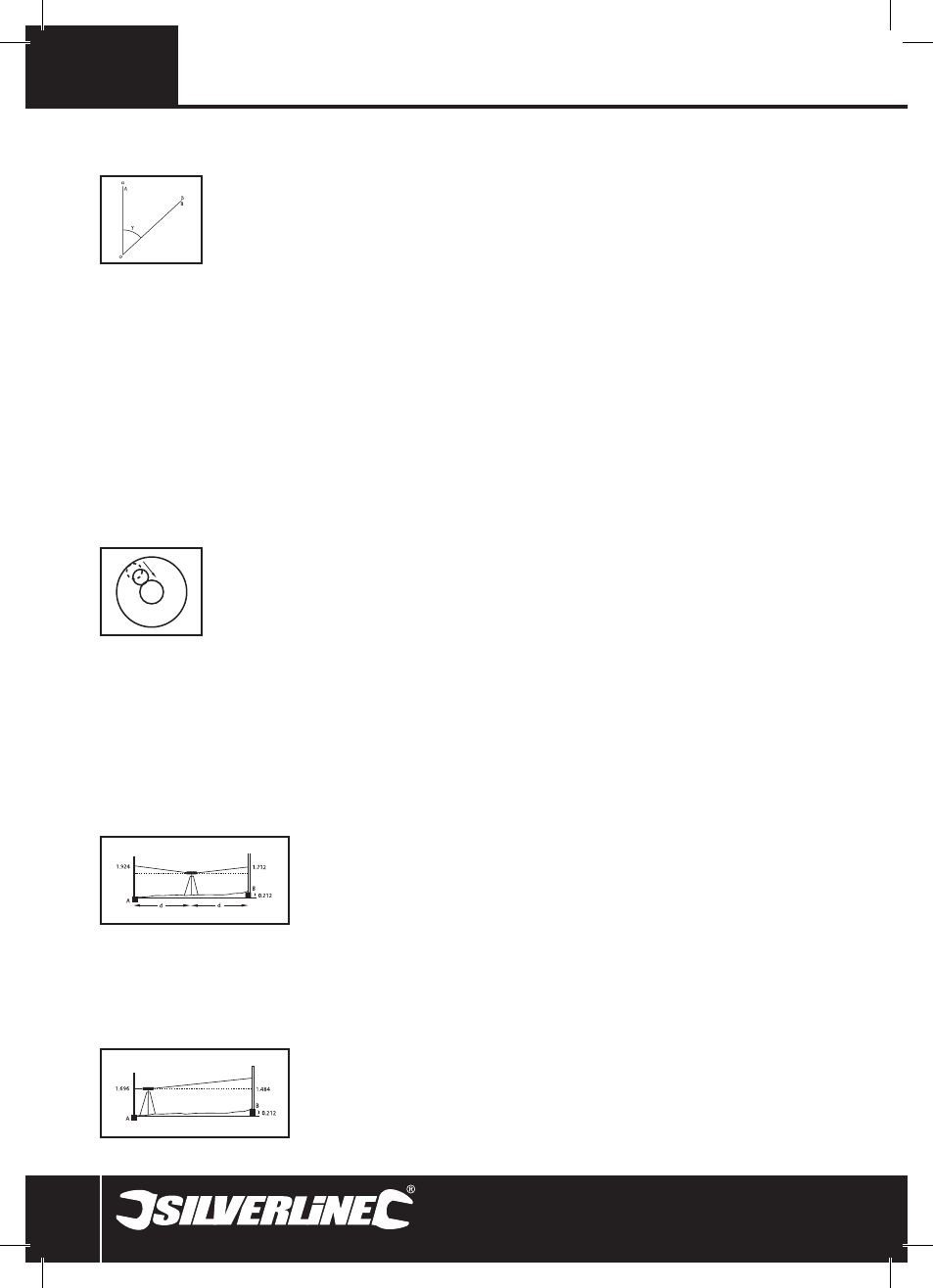

• Richten Sie die vertikale Linie auf Punkt A aus – siehe Abb. 8
Fig.8
• Notieren Sie den Wert an der Ablesemarkierung (6) des Horizontalkreises
(5). Dies ist Messwert ‚x‘
• Benutzen Sie den Seitenfeintrieb (11), um das Gerät zu drehen und
die vertikale Linie auf Punkt B auszurichten; notieren Sie den Wert am
Horizontalkreis. Dies ist Messwert ‚z‘
• Der Winkel y = x - z
Dosenlibelle überprüfen und nachjustieren
Dosenlibelle überprüfen
• Zentrieren Sie durch Drehen der Fußschrauben (12) die Luftblase in der
Dosenlibelle (siehe Abb. 3)
• Drehen Sie das Gerät um 180°. Die Luftblase sollte weiter zentriert
bleiben
• Falls die Luftblase sich vom Zentrum entfernt, muss die Dosenlibelle
nachjustiert werden
Dosenlibelle nachjustieren
• Bewegen Sie die Luftblase mithilfe der Fußschrauben, bis sie auf halber
Strecke zum Zentrum liegt (Abb. 9 unten)
Fig.9
• Drehen Sie dann die Justierschrauben der Dosenlibelle (8) mit dem
mitgelieferten Sechskantschlüssel, um die Luftblase zu zentrieren (siehe
Abb. 4)
• Wiederholen Sie diesen Vorgang, bis die Luftblase zentriert bleibt, wenn
das Gerät um 180° gedreht wird
Horizontalität der Visierlinie
Um eine akkurate Messung zu gewährleisten, darf die Visierlinie nicht mehr
als 3 mm von der Horizontalen abweichen.
Bezugspunkt festlegen
• Befestigen Sie das Gerät auf einem Stativ auf halber Strecke zwischen
zwei Messlatten (Abb. 10), etwa im Abstand von 39 bis 50 m. Zentrieren
Sie die Luftblase
Fig.10
• Erfassen Sie an Messlatte A den Wert der mittleren Linie, z.B. 1,924 m
• Drehen Sie das Gerät und nehmen Sie an Messlatte B ebenfalls den Wert
der Mittellinie, z.B. 1,712 m
A - B = 0,212 m, d.h. B ist 0,212 m größer als A
Prüfen der Visierlinie
• Bauen Sie das Gerät ab und stellen Sie es etwa 1 m von Punkt A entfernt
wieder auf (Abb. 11)
Fig.11
