Output wiring options – American Power Conversion RT XLI/XLICH User Manual
Page 18

14
Smart-UPS RT 15000/20000 VA 230 Vac Stack/Rack-Mount 6U User Manual

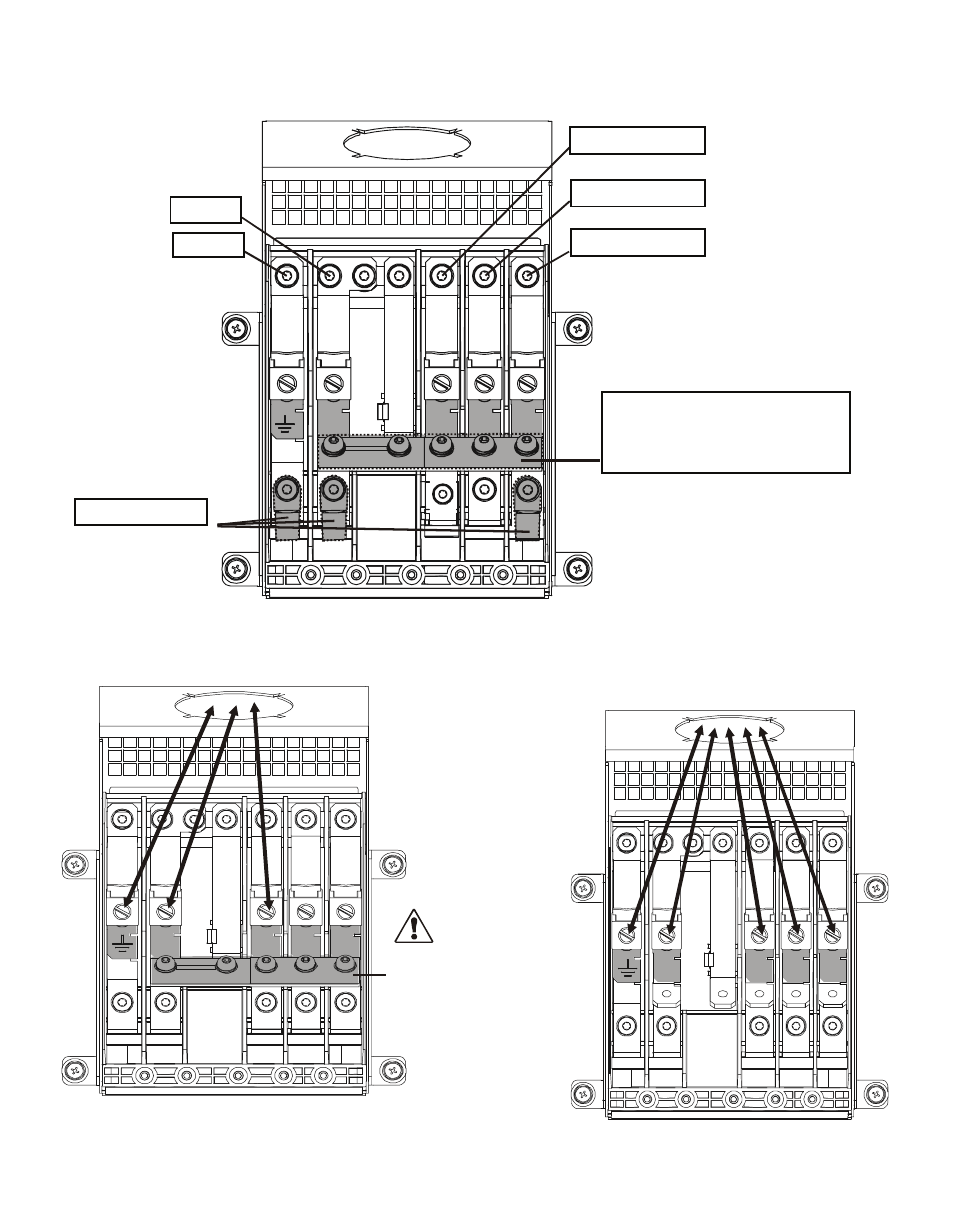

Output wiring options
Output wiring overview. Refer to the diagrams on the following pages for output wiring options.
N
OSJ
L3 L2 L1
Neutral
Ground
Output Phase 2
Output Phase 1
Output Phase 3
PDU Terminals
Factory Default Configuration
Output Shorting Jumper (OSJ)
for single phase output
Labeled jumpers and connectors
must be installed in the
appropriate locations.
OSJ
N
L3 L2 L1
N
L3 L2 L1
Output hardwire option 1
Single phase hardwire output
connection
Output hardwire option 2
Three phase hardwire output connection
XLBP PDU not connected
Output shorting jumper (OSJ) removed
Ensure the OSJ is
secured to the output
wiring tray using the
five screws provided.
