KE2 Evaporator

Installation Instructions

Menu

Parameters:

MANUAL CONTROL

MANUAL VALVE

CLEAR ALARMS

MANUAL COMPRESSOR RELAY

MANUAL DEFROST RELAY

MANUAL FAN RELAY

DHCP

FACTORY RESET

Menus:

Variables

Manual

(view only)

Non-adjustable

NO ALARM

PRESSURE SENSOR

SUCTION TEMP SENSOR

AIR TEMP SENSOR

COIL TEMP SENSOR

AUX TEMP SENSOR

HIGH SUPERHEAT

LOW SUPERHEAT

HIGH AIR TEMP

LOW AIR TEMP

EXCESS DEFROST

DEFR TERM ON TIME

DOOR SWITCH

COMMUNICATION ERROR

EXT ALARM

Alarms

(view only)

ENTER

ENTER

Left Arrow and Right Arrow

Use to move between Menus

Up Arrow and Down Arrow

Scroll through Menu Parameters

ENTER

Press and hold ENTER for 3 seconds, when display

begins blinking changes can be made

BACK

Press BACK to return to the previous view.

ENTER

Press and hold ENTER for 3 seconds to save change

To change settings:

To save setting changes:

To move through

controller menus:

To return to Main Menu:

Indicator lights

Red light
Yellow light
- non-critical alarm (system running)
Green light - compressor on

- compressor waiting on timer to start/stop

ENTER

BACK

ROOM TEMP

DEFROST TYPE

VALVE TYPE

MOTOR TYPE

MOTOR STEP RATE

MAX VALVE STEPS

SUPERHEAT

MAX OPERATING PRES

REFRIGERANT

AUX TEMP MODE

AUX RELAY MODE

MIN COMP RUN TIME

MIN COMP OFF TIME

REFRIG FAN MODE

DEFROST MODE

DEFROSTS / DAY

1ST DEFROST DELAY

DEFROST FAN STATE

DEFROST TERM TEMP

DEFROST PARAMETER

DRAIN TIME

COMP RUN TIME

ELEC DEFROST MODE

FAN DELAY TEMP

MAX FAN DELAY TIME

PUMP DOWN TIME

MULTI AIR TEMP CTRL

MULTI EVAP COOL

MULTI EVAP DEFROST

MULTI EVAP SENSOR

HIGH TEMP ALARM OFFSET

HIGH TEMP ALARM DELAY

LOW TEMP ALARM OFFSET

LOW TEMP ALARM DELAY

DOOR ALARM DELAY

DIG IN 1 MODE

DIG IN 1 STATE

DIG IN 2 MODE

DIG IN 2 STATE

DIG IN 3 MODE

DIG IN 3 STATE

2ND ROOM TEMP

SUCT PRES OFFSET

SUCT TEMP OFFSET

AIR TEMP OFFSET

COIL TEMP OFFSET

AUX TEMP OFFSET

TEMP UNITS

AIR TEMP DIFF

EXTREME TEMP DIFF

Setpoints*

* The Setpoint paramenters shown

in BOLD (Valve Type, Room Temp

Setpoint and Defrost Mode) need to

be set by the user prior to start up.

The other Setpoint Parameters can

also be adjusted, however the

factory setpoints are generally

correct for most applications.
The Setpoint parameters shown in

ITALIC are only displayed when an

EEV is used.
The Setpoint parameters shown in

BOLD ITALIC are displayed for

bonded controllers only.

ROOM TEMP

COIL TEMP

SYSTEM MODE

SUPERHEAT

SUCTION PRESSURE

SUCTION TEMP

SATURATION TEMP

VALVE % OPEN

AUX TEMP

COMPRESSOR RELAY

DEFROST RELAY

FAN RELAY

DIG 1 STATUS

DIG 2 STATUS

DIG 3 STATUS

IP OCTET 1

IP OCTET 2

IP OCTET 3

IP OCTET 4

SUBNET MASK OCTET 1

SUBNET MASK OCTET 2

SUBNET MASK OCTET 3

SUBNET MASK OCTET 4

FIRMWARE VERSION

Variables

for DIG IN Mode

DIG IN MODE = DISABLED

DIG IN MODE = 2ND (ROOM) TEMP

DIG IN MODE = DOOR SWITCH

DIG IN MODE = EXT ALARM

DIG IN MODE = SYSTEM OFF

DIG IN MODE = LIGHT SWITCH

DIG IN MODE = CAMERA SWITCH

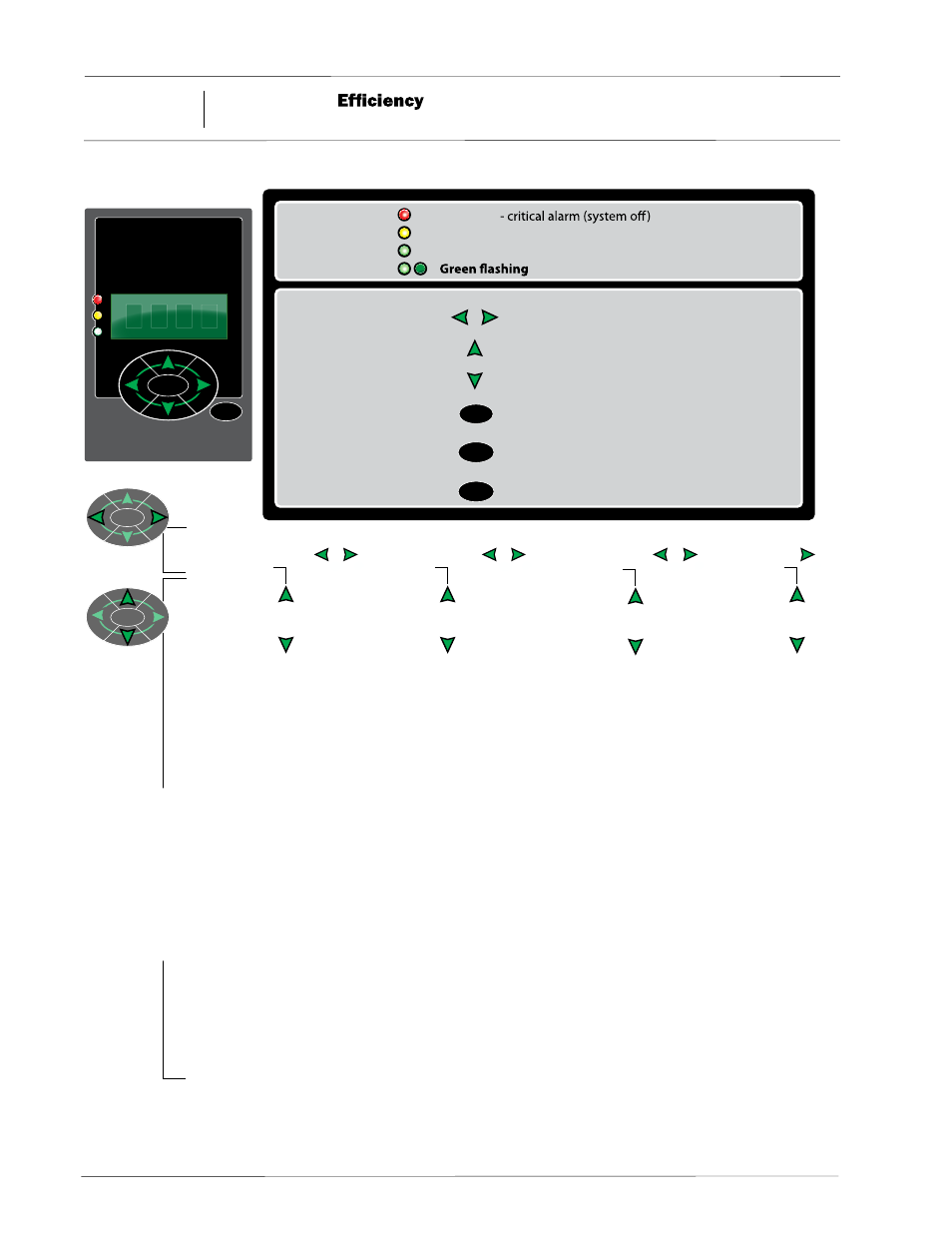

Table 2 - Navigation Through the Controller Menu and Menu Paramenters

11

11

01/13 Rev. A 151627

Enviro-Control™
