5.2 GLAS-FUNKENSCHUTZ-INSTALLATION

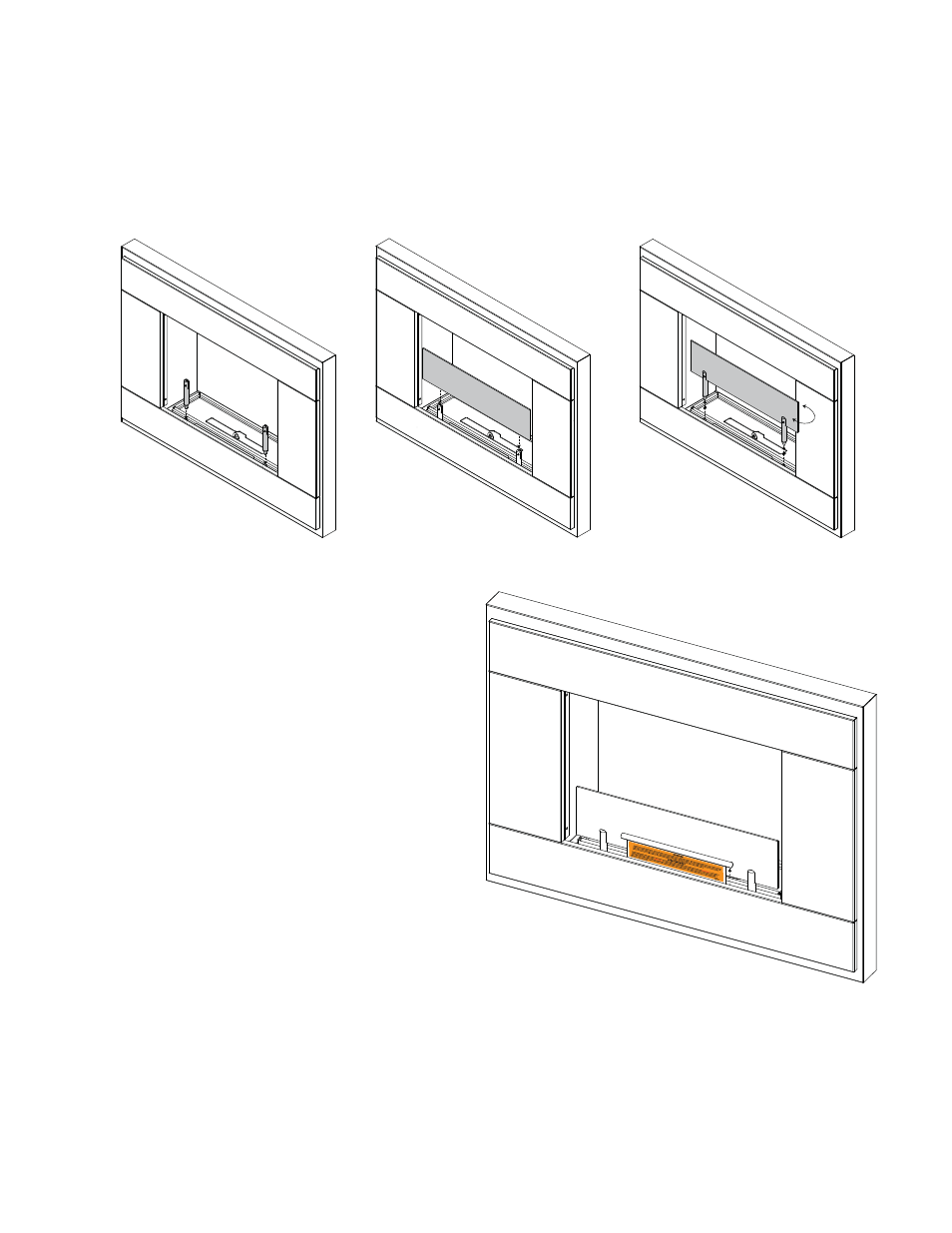

A. Die Glas-Haltestifte in die Öffnungen einsetzen, dabei sollten die Stellschrauben wie abgebildet nach
vorne zeigen.
B. Den Glas-Funkenschutz in die Schlitze der Glas-Haltestifte gleiten lassen. Das Glas mittig ausrichten.
C. Die Schrauben vorsichtig anziehen, um ein Brechen der Glasscheibe zu vermeiden.
D. Die Glas-Funkenschutz-Baugruppe aus den Löchern heben und sie um 180° drehen, so dass die
Stellschrauben zur Geräterückseite zeigen.
5.3 POSITION DES LEISTUNGSSCHILDS
Das Leistungsschild befi ndet sich an der Geräte-
vorderkante. Zum Lesen durch den Schlitz nach
oben ziehen und nach hinten kippen. Es kann u. U.
einfacher sein, hierzu den Glas-Funkenschutz zu
entfernen.
