W415-0958 / B / 07.26.11
10
NOTE : Des vis à bois sont fournies pour fi xer l'appareil aux montants ou à la structure en bois. Utilisez les
ancrages appropriés pour le ciment, la pierre ou les cloisons sèches (quincaillerie non fournie).
A. Choisissez un endroit non sujet à l’humidité et situé à au moins 3 pi (0,9 m) des articles combustibles,
tels que les rideaux, meubles, literie, papier, etc.
B. Pour déterminer l'emplacement fi nal de l'appareil, demandez à deux personnes de le tenir contre le
mur.

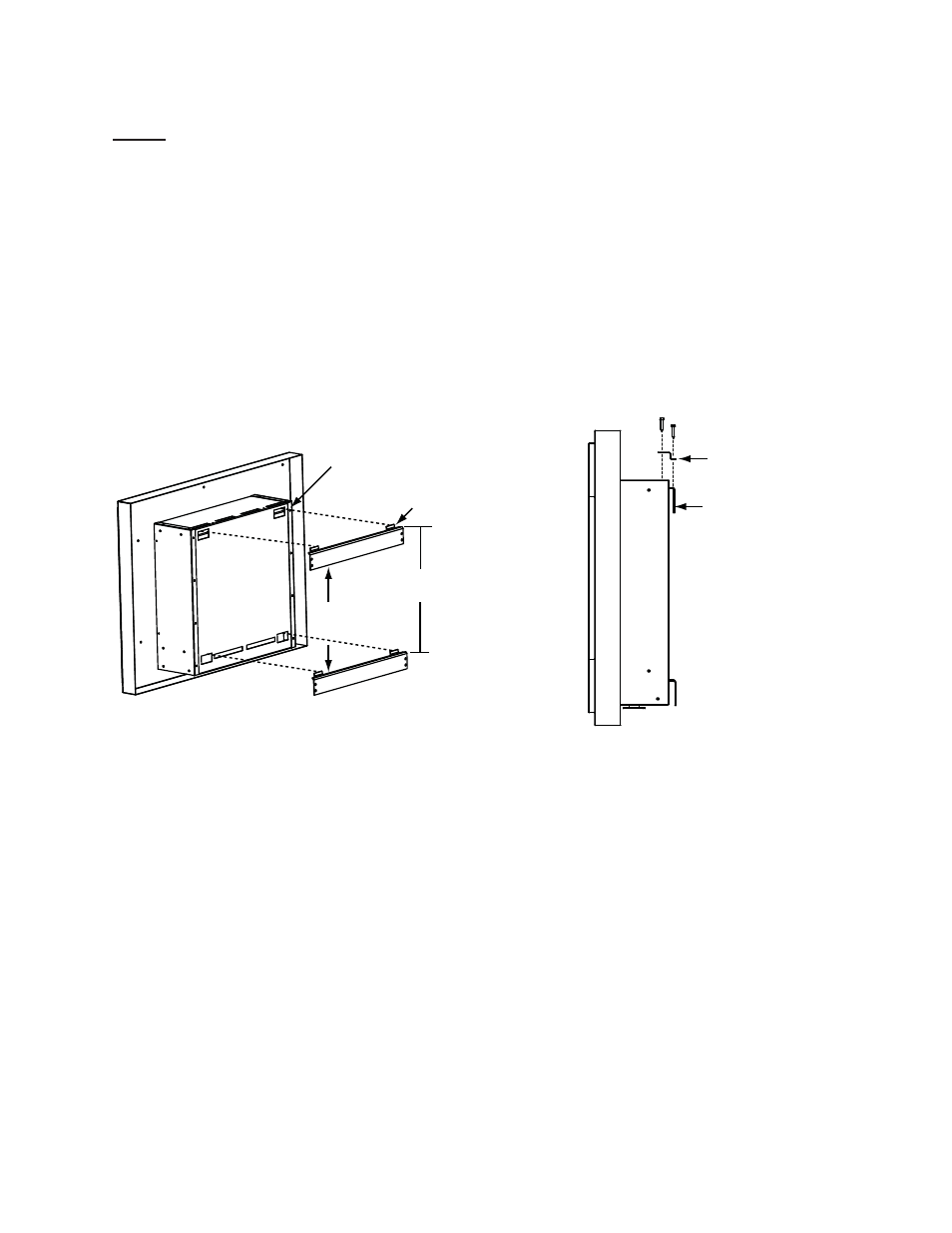

C. Installez les 2 supports de fi xation comme illustré en utilisant les ferrures convenant à votre
application. Tous les supports doivent être solidement fi xés dans le mur.
D. Soulevez l'appareil et mettez-le en place en vous assurant de positionner les languettes dans les
fentes de montage à l'arrière de l'appareil.
E. Fixez les 2 supports de fi xation supérieurs sur le bord arrière de l'appareil, puis sur le support de
fi xation. Ainsi, l'appareil demeurera bien appuyé contre le mur.
SUPPORT DE
FIXATION
15” (WMFE2,3)
243/4” (WMFE4)
LANGUETTES
FENTES DE
MONTAGE
SUPPORT DE
FIXATION SUPÉRIEUR
SUPPORT DE
FIXATION
4.2.2 WMFE2, WMFE3 ET WMFE4
