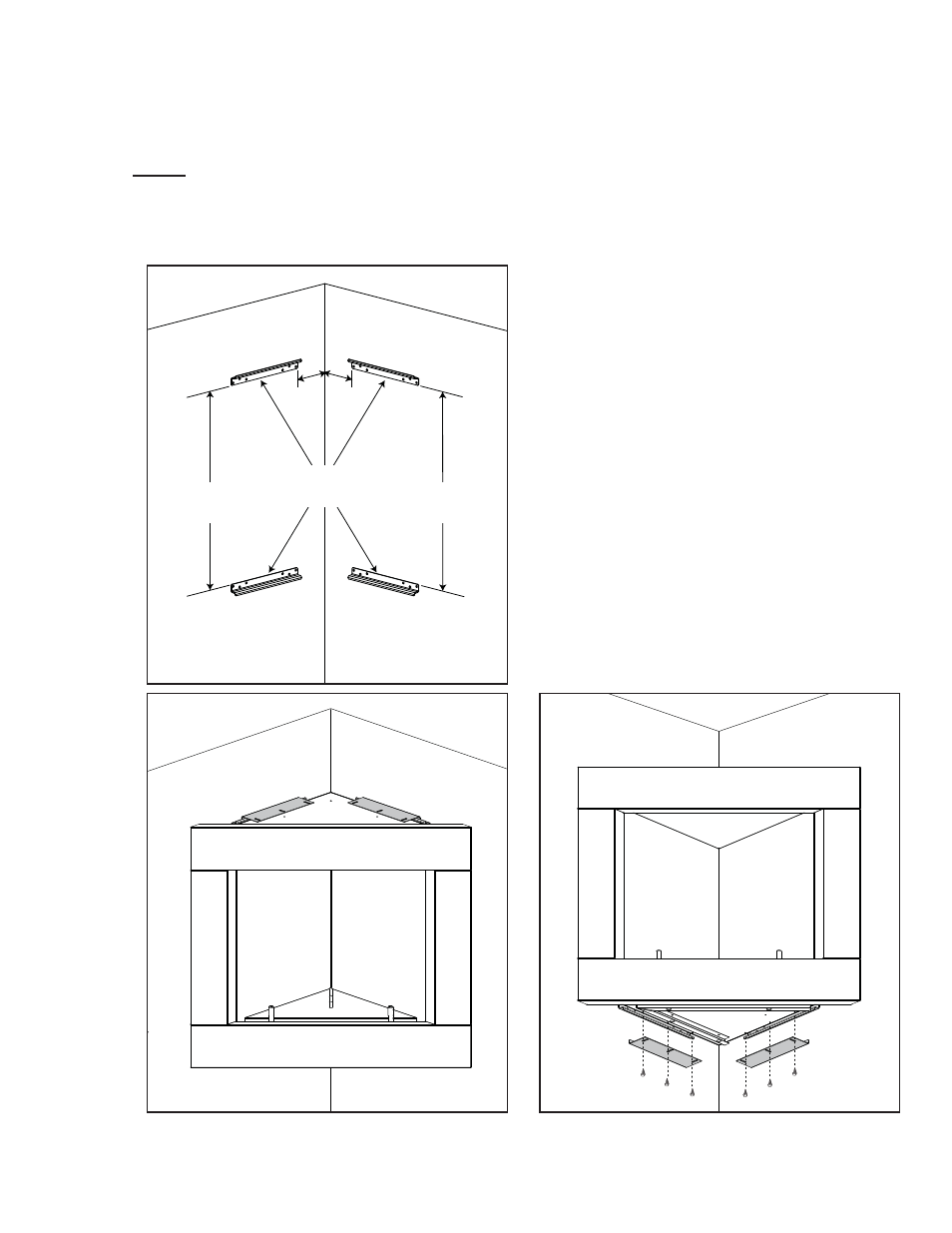

4.2 INSTALLATION DE L'APPAREIL
NOTE : Des vis à bois sont fournies pour fi xer l'appareil aux montants ou à la structure en bois. Utilisez les
ancrages appropriés pour le ciment, la pierre ou les cloisons sèches (quincaillerie non fournie).
A. Choisissez un endroit non sujet à l’humidité et situé à au moins 3 pi (0,9 m) des articles combustibles, tels
que les rideaux, meubles, literie, papier, etc.
B. Pour déterminer l'emplacement fi nal de l'appareil,
demandez à deux personnes de le tenir contre le
mur.
C. Installez les 4 supports de fi xation comme illustré
en
utilisant les ferrures convenant à votre application.
Toutes les supports doivent être solidement fi xés
dans le mur. NOTE : Les supports de fi xation
supérieurs doivent être installés avec les brides vers
le haut. Les supports de fi xation inférieurs doivent
être installés avec les brides vers le bas.
D. Soulevez l'appareil et mettez-le en place en vous
assurant de positionner les supports du dessus
de l'appareil sur les brides. Vous devrez peut-être
ajuster les supports pour que l'appareil soit bien
appuyé contre le mur.
E. Fixez les deux supports (fournis) au bas de
l'appareil de façon à ce que les brides s'insèrent dans
les supports de fi xation muraux. Ainsi, l'appareil
demeurera bien appuyé
contre le mur.
VUE DU DESSUS VUE DU BAS
4.2.1 WMFE1
