9
W415-0958 / 07.06.11

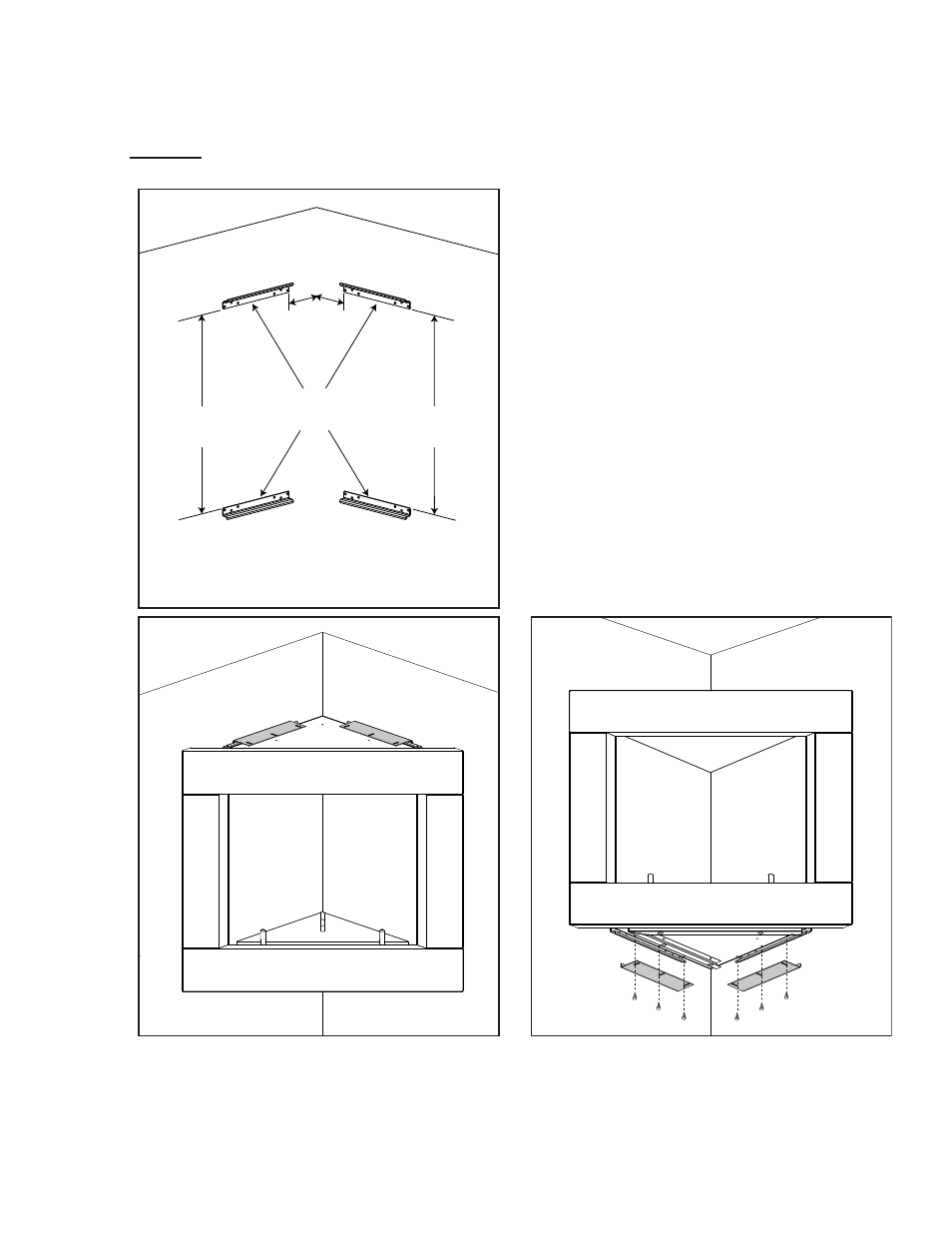

55,88 cm 55,88 cm
10,8 cm
10,8 cm
MONTAGE-
SCHIENEN
4.1.1 WMFE1
DRAUFSICHT UNTERSICHT
HINWEIS: Holzschrauben zur sicheren Installation an Holzbalken oder Fachwerk liegen bei. Geeignete Anker
für Beton, Zement, Mauerwerk oder Gipsputz verwenden (Eisenwaren liegen nicht bei).
A. Das Gerät sollte an einem feuchtigkeitsgeschützten
Ort mit einem Mindestabstand von 91,44 cm zu
Vorhängen, Möbeln, Betten, Papier usw. installiert
werden.
B. Es werden zwei Personen benötigt, um das Gerät an
die Wand zu halten und den endgültigen Installationsort
zu bestimmen.
C. Die 4 Montageschienen wie abgebildet mit
geeigneten Eisenwaren/Werkzeugen sicher
befestigen. Alle Befestigungselemente müssen
sich sicher in der Wand befi nden. HINWEIS: Die
oberen Montageschienen müssen mit nach oben
weisender Flanschseite installiert werden. Die unteren
Montageschienen müssen mit nach unten weisender
Flanschseite installiert werden.
D. Das Gerät anheben und einhängen, hierbei darauf
achten, dass die Halterungen an der Geräteoberseite
in die Montageschienenfl ansche einrasten. Die
Halterungen müssen u. U. justiert werden, damit das
Gerät schlüssig an der Wand aufl iegt.
E. Die zwei Halterungen (beiliegend) an der
Geräteunterseite anbringen, so dass die Flansche in
die Wandhalterungen einrasten. Hierdurch wird ein
Abheben des Geräts von der Wand verhindert.
4.2 INSTALLATION DES GERÄTS
