Anslut de olika komponenterna till DJ-mixerenheten med stereokablar, anslutningskablar och andra nödvändiga och passande kablar (vilka alla
säljs separat).
Var noga med att stänga av strömmen till all utrustning när du utför anslutningarna.

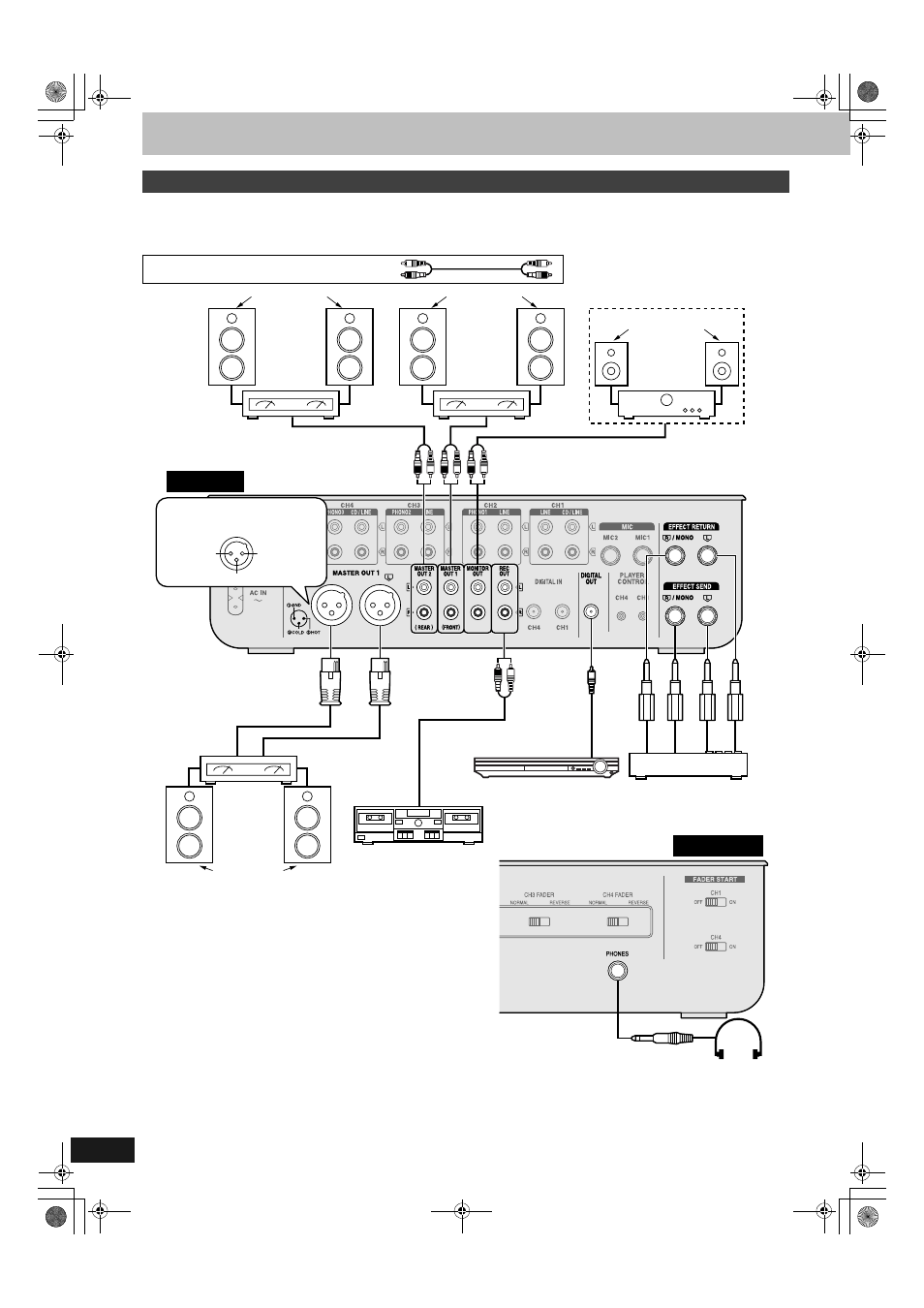

Anslutningar
Utgångssidans anslutningar
Stereo phono-kablar
Vit (L)
Röd (R)
Högtalare
(Medföljer ej)
Förstärkare
(Medföljer ej)
Bakpanel
Högtalare
(Medföljer ej)
Förstärkare
(Medföljer ej)
Anslut då du använder en förstärkare
som har XLR-anslutningar.
Anslutningens poler visas i illustrationen
nedan.
Anslutningskabel
(Medföljer ej)
Typ:
RCA koaxial
Högtalare
(Medföljer ej)
Medhörnings-
förstärkare
(Medföljer ej)
Typ:
6,3 mm
mono
a Jord
Kassettdäck (Medföljer ej)
b Positiv (+)
c Negativ (–)
AV-kontrollreceiver
(Medföljer ej)
Förstärkare
(Medföljer ej)
(Kompatibel med
XLR-anslutning)
Effektor (Medföljer ej)
Anslut om du vill använda en
extern effektor eller
samplingsenhet etc. för att
ställa in ljudet.
Högtalare
(Medföljer ej)
Hörlurar
(Medföljer ej)
Typ:
6,3 mm stereo
Frontpanel
Vid användning av en mono ingångseffektor
• Anslut till R/MONO-anslutningen.
• Den mixade signalen från vänster (L) och höger (R) kanal matas ut till effektgeneratorn, och signalerna för vänster (L) respektive
höger (R) kanal från effektgeneratorn matas in.
När du lyssnar i hörlurar
• Sänk volymen med MONITOR LEVEL-kontrollratten före anslutning.
• Undvik att lyssna under längre tid för att förebygga hörselskador.
