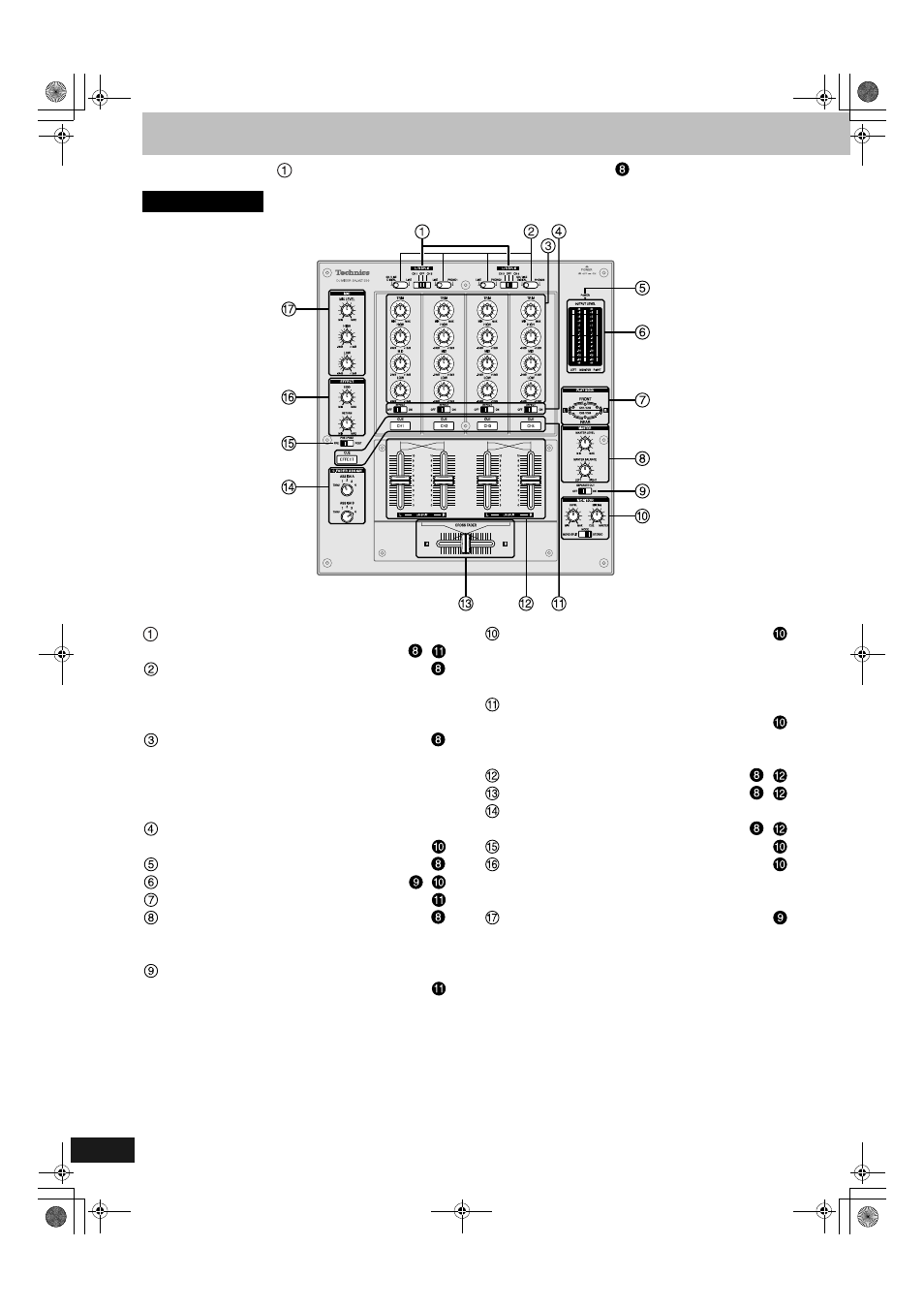

Los números no sombreados etc. corresponden a las figuras numeradas. Los números sombreados etc. son páginas de referencia.
Conmutador de entrada para ajustar individualmente la
entrada derecha e izquierda (L/R SPLIT) ............. ,
Conmutador de entrada (CH1 – CH4) ...........................
CD/LINE DIGITAL: Entrada de línea o CD, entrada digital
LINE: Entrada de línea
PHONO 1 – 3: Entrada fonográfica de giradiscos
Control de entrada (CH1 – CH4)....................................
Control del nivel de entrada (TRIM)
Control de entrada de tono alto (HIGH)
Control de entrada de tono medio (MID)
Control de entrada de tono bajo (LOW)
Conmutador de efectos de canales (CH1 – CH4)
(EFFECT) .........................................................................
Indicador de la alimentación (POWER) ........................
Medidor del nivel de salida (OUTPUT LEVEL)..... ,
Luz del modo de reproducción (PLAY MODE).............
Control de salida maestra (MASTER)...........................
Control del volumen de nivel maestro (MASTER LEVEL)
Control de balance maestro (MASTER BALANCE)
Conmutador ON-OFF (activación/desactivación) de
separación de salida (SEPARATE OUT)........................
Control de monitoreo (MONITOR).................................
Control de nivel de monitoreo (LEVEL)
Control de mezcla de monitoreo (MIXING)
Conmutador de modo de monitoreo (MODE)
Botón selector y luz indicadora de monitoreo
(CUE) ...............................................................................
CH1 – CH4: Selector de monitoreo de CH1 – CH4
EFFECT: Selector de monitoreo de efector
Channel fader (CH1 – CH4).................................... ,
Cross fader (CROSS FADER) ................................ ,
Conmutadores A y B de asignación de cross fader
(C. FADER ASSIGN) ............................................... ,
Conmutador de salida de efector (PRE/POST) ............
Control de efecto de entrada-salida (EFFECT) ............
Control de efecto de salida (SEND)
Control de efecto de entrada (RETURN)
Control de entrada de micrófono (MIC)........................
Control de nivel del micrófono (MIC LEVEL)
Control de micrófono de tono alto (HIGH)
Control de micrófono de tono bajo (LOW)
Nombres de los componentes
Panel de control
