Forbind de forskellige apparater til DJ-mixeren ved hjælp af stereophonokabler, forbindelseskabler og tilhørende kabler (sælges alle separat).
Sørg for at alt udstyr er afbrudt, inden du udfører nogen tilslutninger.

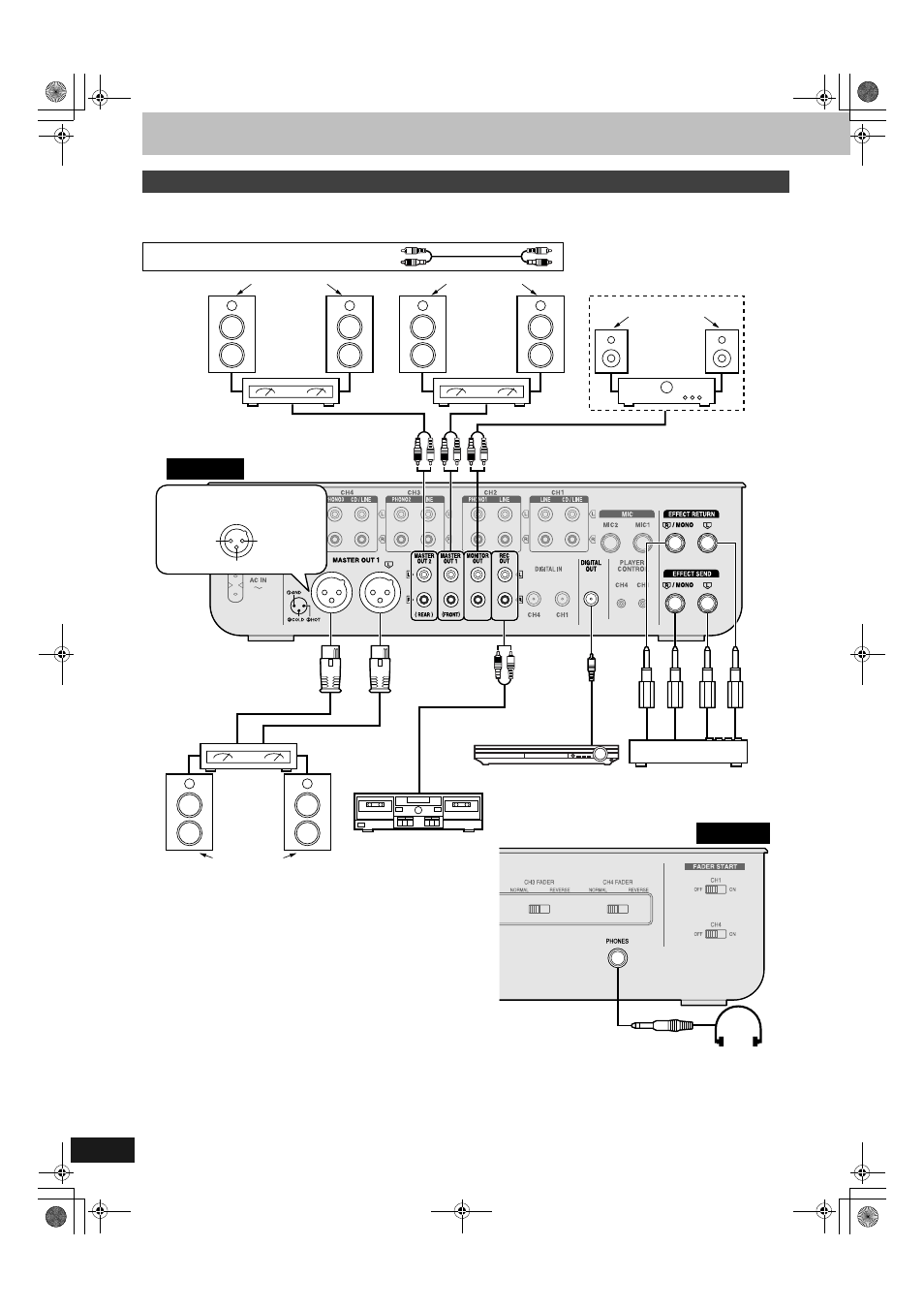

Tilslutninger
Tilslutninger til udgangssiden
Stereophonokabler
Hvid (L)
Rød (R)
Højttalere
(medfølger ikke)
Forstærker
(medfølger ikke)
Bagpanel
Højttalere
(medfølger ikke)
Forstærker
(medfølger ikke)
Tilslut, hvis der anvendes en forstærker,
som har XLR-terminaler.
Terminalpolariteten er angivet på
nedenstående illustration.
Forbindelseskabel
(medfølger ikke)
Type:
RCA-koaksial
Højttalere
(medfølger ikke)
Monitor-
forstærker
(medfølger ikke)
Type:
6,3 mm
monofonisk
a Jord
Kassettebåndoptager (medfølger ikke)
b Varm (+)
c Kold (–)
AV-kontrolreceiver
(medfølger ikke)
Forstærker
(medfølger ikke)
(kompatibel med
XLR-terminal)
Effektor (medfølger ikke)
Tilslut, hvis du vil anvende en
tilsluttet effektor eller sampler
etc. til at regulere lyden.
Højttalere
(medfølger ikke)
Hovedtelefon
(medfølger ikke)
Type:
6,3 mm stereo
Forpanel
Når der anvendes en effektor med monofonisk indgang
• Forbind til R/MONO-terminalen.
• Det mixede venstre (L) og højre (R) signal udsendes til effektoren, og det venstre (L) og højre (R) signal fra effektoren indgår.
Anvendelse af hovedtelefonerne
• Sænk lydstyrken ved hjælp af MONITOR LEVEL-kontrollen, inden tilslutningen udføres.
• Undgå at lytte i for lang tid ad gangen for at forhindre høreskader.
