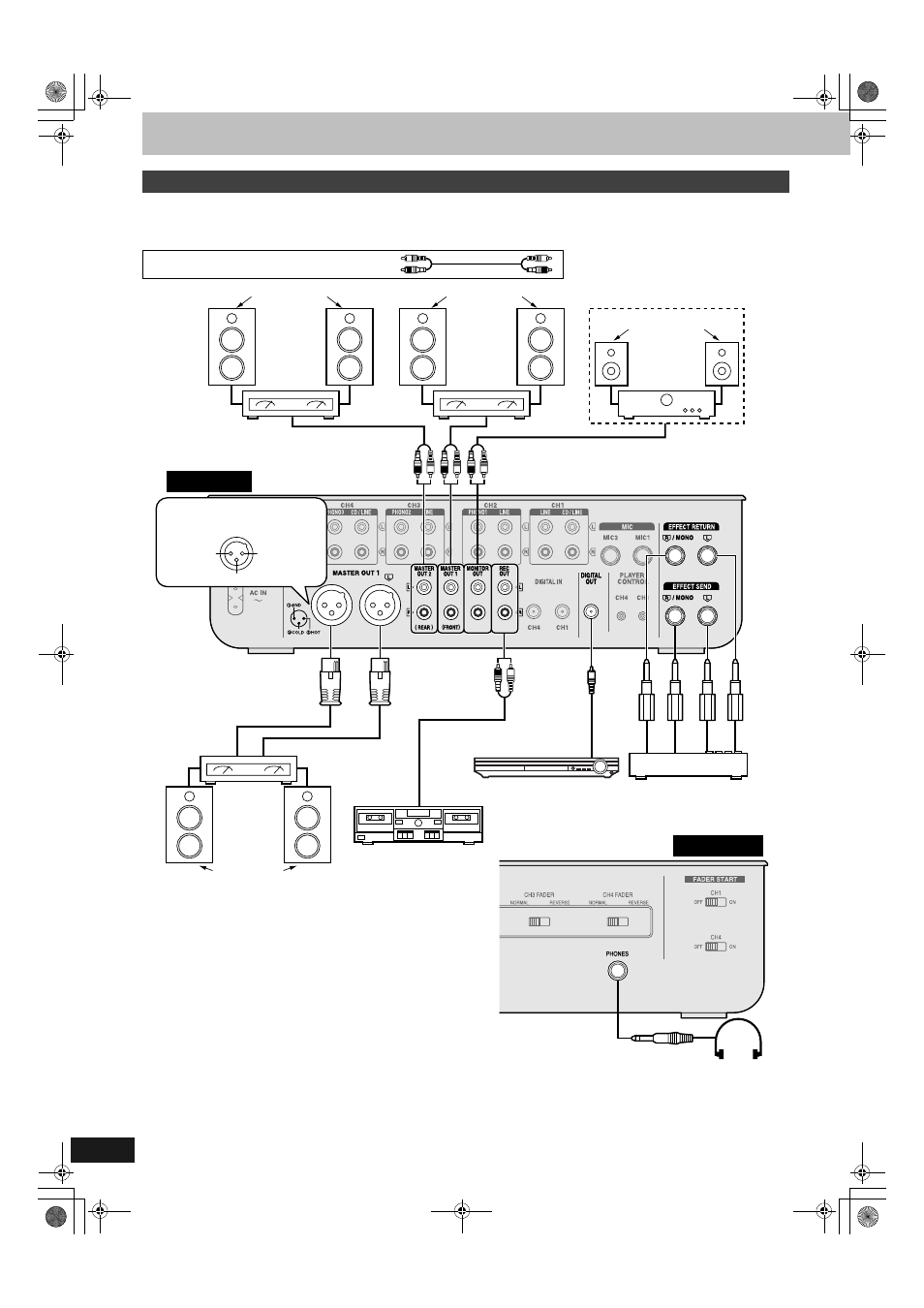

Schließen Sie die verschiedenen Geräte über Stereo-Cinchkabel, Anschlusskabel und geeignete Kabel (alle separat erhältlich) an das DJ-
Mischpult an.
Achten Sie unbedingt darauf, alle Geräte auszuschalten, bevor irgendwelche Anschlüsse hergestellt werden.
Anschlüsse
Ausgangsanschlüsse
Stereo-Cinchkabel
Weiß (L)
Rot (R)
Lautsprecher
(separat erhältlich)
Verstärker
(separat erhältlich)
Rückwand
Lautsprecher
(separat erhältlich)
Verstärker
(separat erhältlich)
Hier kann ein Verstärker mit XLR-Ein-
gangsbuchsen angeschlossen werden.
Die Polarität der XLR-Buchsen ist aus
dem nachstehenden Diagramm ersicht-
lich.
Anschlusskabel
(separat erhältlich)
Ausführung:
Koaxial-
Cinchkabel
Lautsprecher
(separat erhältlich)
Monitorverstärker
(separat erhältlich)
Ausführung:
6,3-mm-
Monostecker
a Masse
Cassettendeck (separat erhältlich)
b spannungs-
führend (+)
c nicht spannungsführend (–)
AV-Steuerreceiver
(separat erhältlich)
Verstärker
(separat
erhältlich)
(mit XLR-Ein-
gangsbuchsen)
Effektgerät (separat erhältlich)
Ein externes Effektgerät, Sampler
usw. für Klangbeeinflussung kann
an diese Buchsen angeschlossen
werden.
Lautsprecher
(separat
erhältlich)
Kopfhörer
(separat
erhältlich)
Ausführung:
6,3-mm-
Stereostecker
Frontplatte
Bei Verwendung eines Effektgerätes mit monauralem Eingang
• Schließen Sie das Effektgerät an die R/MONO-Buchse an.
• Bei diesem Anschluss wird ein Mischsignal des linken (L) und rechten (R) Kanals an das Effektgerät ausgegeben, und ein
Mischsignal des linken (L) und rechten (R) Kanals des Effektgerätes wird dieser Buchse zugeleitet.
Gebrauch eines Kopfhörers
• Verringern Sie die Lautstärke mit dem MONITOR LEVEL-Regler, bevor Sie den Kopfhörer anschließen.
• Verwenden Sie den Kopfhörer nicht über längere Zeiträume hinweg, um eine Beeinträchtigung des Gehörsinns zu vermeiden.
