6
RQT7232
34
Raccordez les divers composants à la table de mixage DJ au moyen de câbles phono stéréo, de câbles de raccordement et de câbles adéquats
(chacun vendu séparément).
Lors du raccordement, assurez-vous que tous les composants sont hors tension.

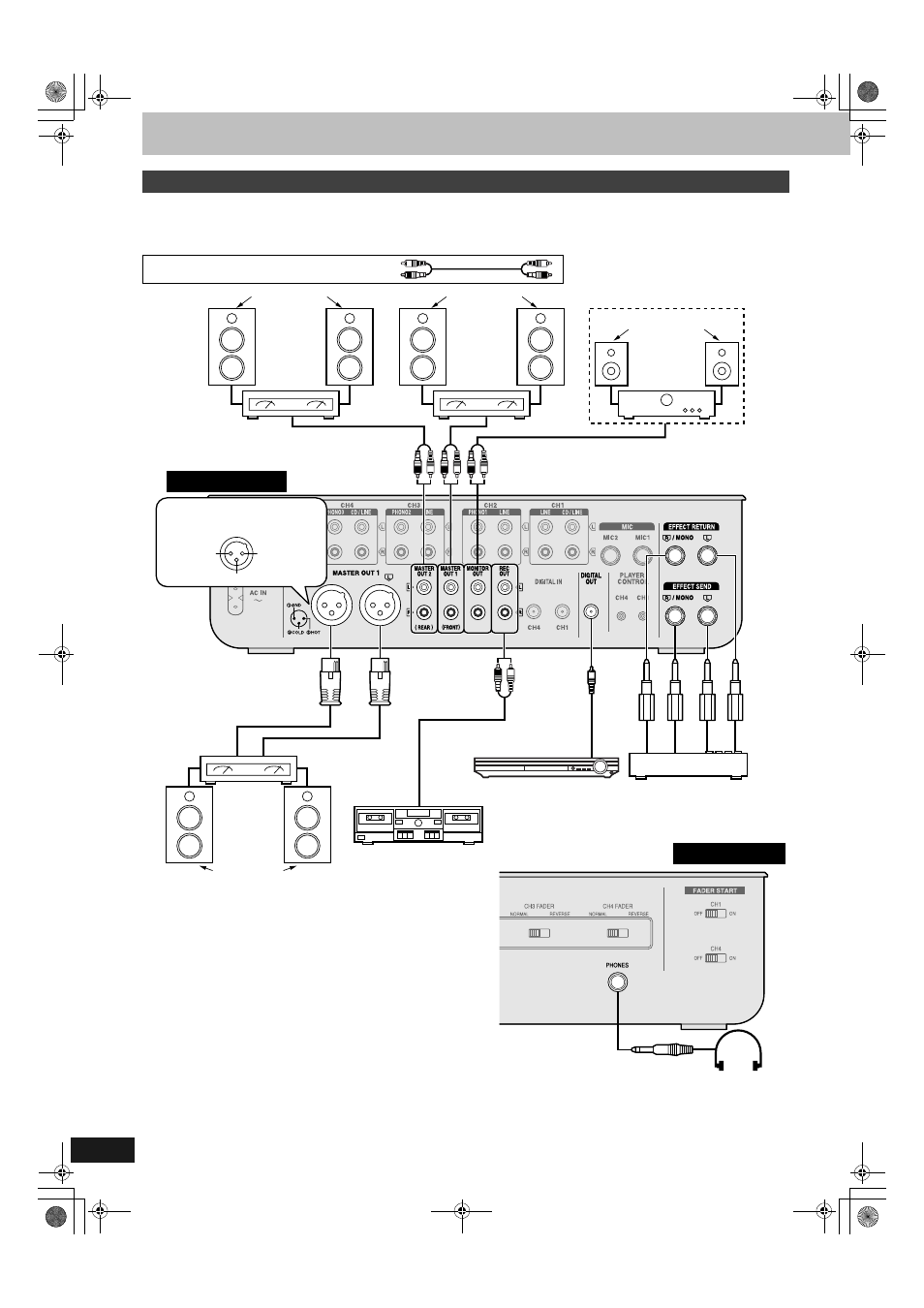

Raccordements
Raccordements pour la sortie
Câbles phono stéréo
Blanc (L)
Rouge (R)
Si vous utilisez un effecteur à entrée monaurale
• Raccordez à la borne R/MONO.
• Le signal mélangé gauche (L) et droite (R) est émis vers l’effecteur, et le signal de gauche (L) et de droite (R) depuis l’effecteur est entré.
Lors de l’écoute avec un casque
• Avant de raccorder, baissez le volume avec le bouton de commande MONITOR LEVEL.
• Évitez l’écoute sur des périodes prolongées, pour éviter tout dommage à l’ouïe.
Enceintes
(non fournies)
Amplificateur
(non fourni)
Panneau arrière
Enceintes
(non fournies)
Amplificateur
(non fourni)
Raccordez si vous utilisez un
amplificateur équipé de bornes XLR. La
polarité des bornes est indiquée dans
le schéma ci-dessous.
Câble de
raccordement
(non fourni)
Type :
RCA coaxial
Enceintes
(non fournies)
Amplificateur de
contrôle
(non fourni)
Type :
6,3 mm
monaural
a Mise à la
terre
Platine à cassettes (non fournie)
b Chaud (+)
c Froid (–)
Récepteur à commande AV
(non fourni)
Amplificateur
(non fourni)
(compatible avec
borne XLR)
Effecteur (non fourni)
Raccordez si vous désirez
utiliser un effecteur externe,
un échantillonneur, etc.,
pour ajuster le son.
Enceintes
(non fournies)
Casque
(non fourni)
Type :
6,3 mm stéréo
Panneau avant
