Collegare i vari componenti al mixer DJ usando cavi fono stereo, cavi di collegamento e cavi appropriati (venduti tutti separatamente).
Prima di collegare, accertarsi che tutti i componenti siano spenti.

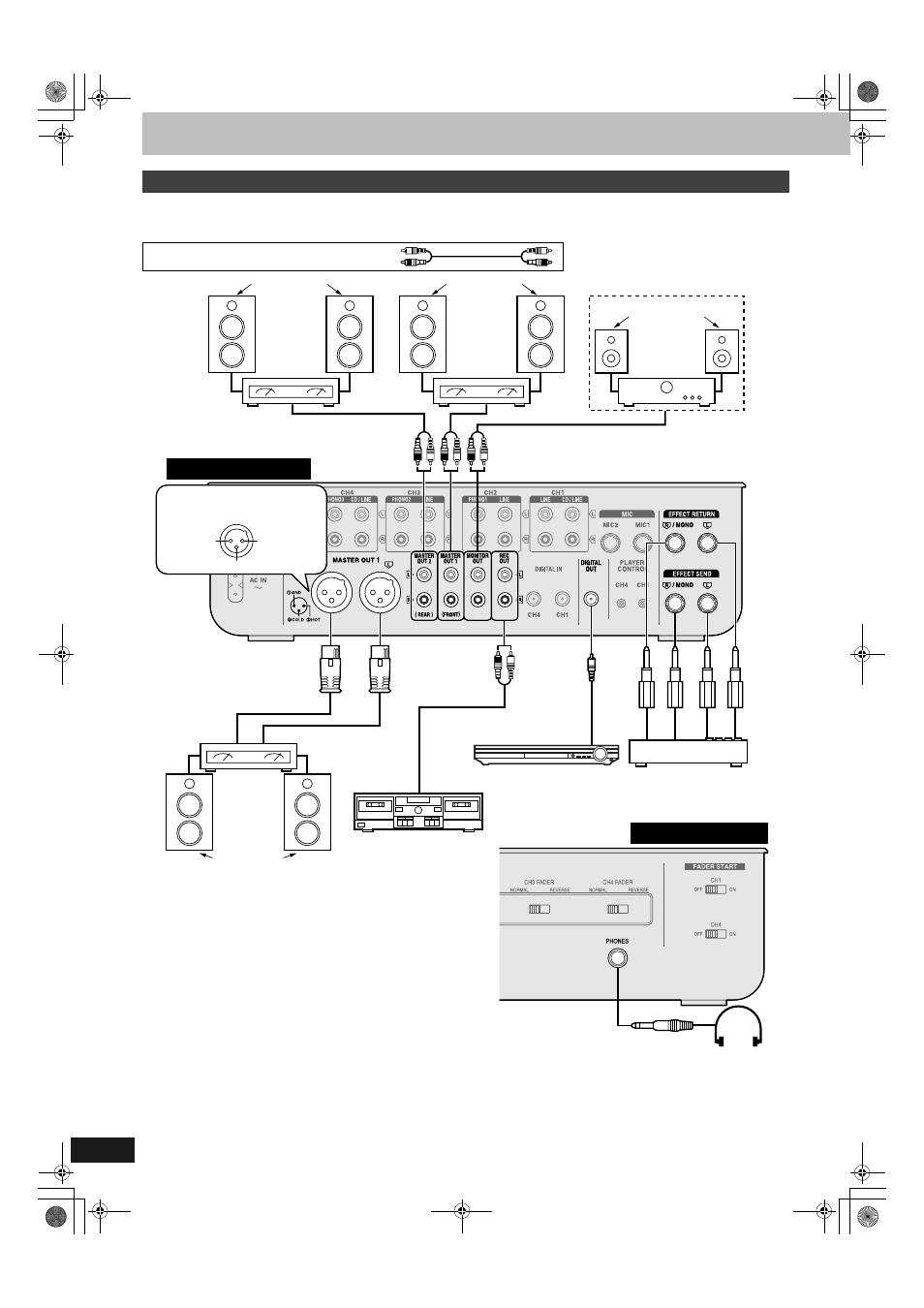

Collegamenti
Collegamenti lato d’uscita
Cavi fono stereo
Bianco (L)
Rosso (R)
Diffusori
(non forniti)
Amplificatore
(non fornito)
Pannello posteriore
Diffusori
(non forniti)
Amplificatore
(non fornito)
Collegare se si usa un amplificatore
dotato dei terminali XLR. La polarità del
terminale è indicata nel diagramma
sotto.
Cavo di
collegamento
(non fornito)
Tipo:
Coassiale RCA
Diffusori
(non forniti)
Amplificatore di
monitoraggio
(non fornito)
Tipo:
6,3 mm
monofonico
a Massa
Piastra a cassette (non fornita)
b Sotto
tensione (+)
c Senza segnale (–)
Ricevitore di controllo AV
(non fornito)
Amplificatore
(non fornito)
(compatibile con
terminale XLR)
Unità di effetti speciali
(non fornita)
Collegare se si desidera usare una
unità di effetti speciali esterna o un
testatore, ecc., per regolare il suono.
Diffusori
(non forniti)
Cuffia
(non fornita)
Tipo:
6,3 mm stereo
Pannello anteriore
Usando una unità di effetti speciali con ingresso monofonico
• Collegare al terminale R/MONO.
• Il segnale miscelato sinistro (L) e destro (R) viene inviato all’unità di effetti speciali, e viene alimentato il segnale sinistro (L) e destro
(R) dall’unità di effetti speciali.
Per l’ascolto con la cuffia
• Abbassare il volume usando il controllo MONITOR LEVEL prima di collegare la cuffia.
• Per evitare di danneggiare l’udito, non ascoltare per lunghi periodi di tempo.
