Gebruik stereokabels, aansluitkabels en andere geschikte kabels (allen afzonderlijk te koop) om de verschillende apparaten met het DJ-
mengpaneel te verbinden.
Alvorens met het aansluiten te beginnen, zorg dat alle aan te sluiten apparatuur is uitgeschakeld.

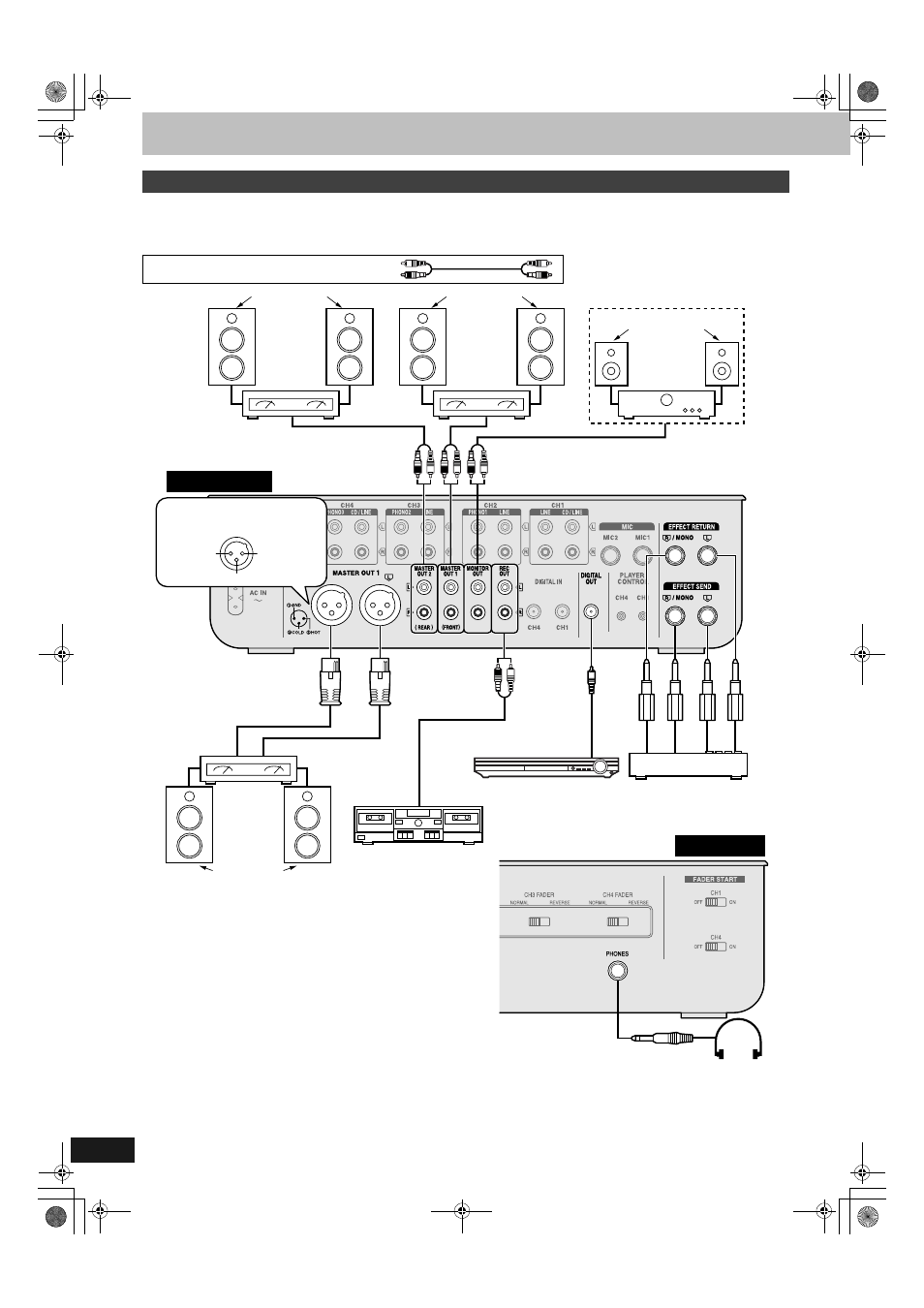

Aansluitingen
Uitgangsaansluitingen
Stereokabels
Wit (L)
Rood (R)
Luidsprekers
(Niet
meegeleverd)
Versterker
(Niet
meegeleverd)
Achterpaneel
Luidsprekers
(Niet
meegeleverd)
Versterker
(Niet
meegeleverd)
Sluit hierop aan wanneer u een
versterker met XLR-aansluitingen
gebruikt. De polariteit van de aansluiting
is aangegeven op het schema hieronder.
Aansluitkabel
(Niet
meegeleverd)
Type:
RCA coaxiaal
Luidsprekers
(Niet meegeleverd)
Monitorversterker
(Niet meegeleverd)
Type:
6,3 mm
Mono
a Aarde
Cassettedeck (Niet meegeleverd)
b Warm (+)
c Koud (–)
AV-controleversterker
(Niet meegeleverd)
Versterker
(Niet
meegeleverd)
(compatibel met
XLR-aansluiting)
Effector (Niet meegeleverd)
Sluit hierop aan indien u een
externe effector of sampler e.d.
voor de geluidsregeling wilt
gebruiken.
Luidsprekers
(Niet
meegeleverd)
Hoofdtelefoon
(Niet meegeleverd)
Type:
6,3 mm stereo
Voorpaneel
Bij gebruik van een mono ingangseffector
• Sluit aan op de R/MONO aansluiting.
• Het gemixte linker (L) en rechter (R) signaal wordt naar de effector uitgevoerd, en het linker (L) en rechter (R) signaal worden vanaf
de effector ingevoerd.
Wanneer u met de hoofdtelefoon wilt luisteren
• Draai het volume terug met de MONITOR LEVEL regelknop alvorens aan te sluiten.
• Vermijd langdurig luisteren, daar dit schadelijk kan zijn voor uw gehoor.
