4
RQT7232
46
De getallen in witte cirkels zoals enz. verwijzen naar de genummerde afbeeldingen. De getallen in zwarte cirkels zoals enz. zijn de
verwijzingsbladzijden.
Ingangsschakelaar voor individuele afstelling van de
linker en rechter ingang (L/R SPLIT) .................... ,
Ingangsschakelaar (CH1 – CH4) ...................................
CD/LINE DIGITAL: Lijningang of CD-ingang, Digitale ingang
LINE: Lijningang
PHONO 1 – 3: Draaitafelingang
Ingangsregelknoppen (CH1 – CH4) .............................
Ingangsniveau-regelknop (TRIM)
Ingangsregelknop voor hoge tonen (HIGH)
Ingangsregelknop voor middentonen (MID)
Ingangsregelknop voor lage tonen (LOW)
Kanaaleffect (CH1 – CH4) schakelaar (EFFECT) .........
Spanningsindicator (POWER) .......................................
Uitgangsniveaumeter (OUTPUT LEVEL) .............. ,
Weergavefunctie-display (PLAY MODE).......................
Regelknoppen voor master-uitgang (MASTER) ..........
Regelknop voor master-volumeniveau (MASTER LEVEL)
Regelknop voor master-geluidsbalans (MASTER
BALANCE)
AAN, UIT schakelaar voor uitgangsscheiding
(SEPARATE OUT)............................................................
Monitor-regelknoppen (MONITOR) ..............................
Regelknop voor monitor-volumeniveau (LEVEL)
Regelknop voor monitor-mixing (MIXING)
Monitor-functieschakelaar (MODE)
Monitor-keuzetoetsen/displaylampjes (CUE) ..............
CH1 – CH4: CH1 – CH4 monitor keuzeschakelaar
EFFECT: Effector monitor keuzeschakelaar
Kanaalfader (CH1 – CH4) ...................................... ,
Crossfader (CROSS FADER) ................................ ,
Crossfader Assign A, B schakelaar
(C. FADER ASSIGN) ............................................... ,
Effector-uitgang schakelaar (PRE/POST).....................
Regelknoppen voor ingang-uitgang effecten
(EFFECT) .........................................................................
Regelknop voor uitgangseffect (SEND)
Regelknop voor ingangseffect (RETURN)
Regelknoppen voor microfooningang (MIC) ...............
Regelknop voor microfoonvolume (MIC LEVEL)
Regelknop voor hoge tonen microfoon (HIGH)
Regelknop voor lage tonen microfoon (LOW)

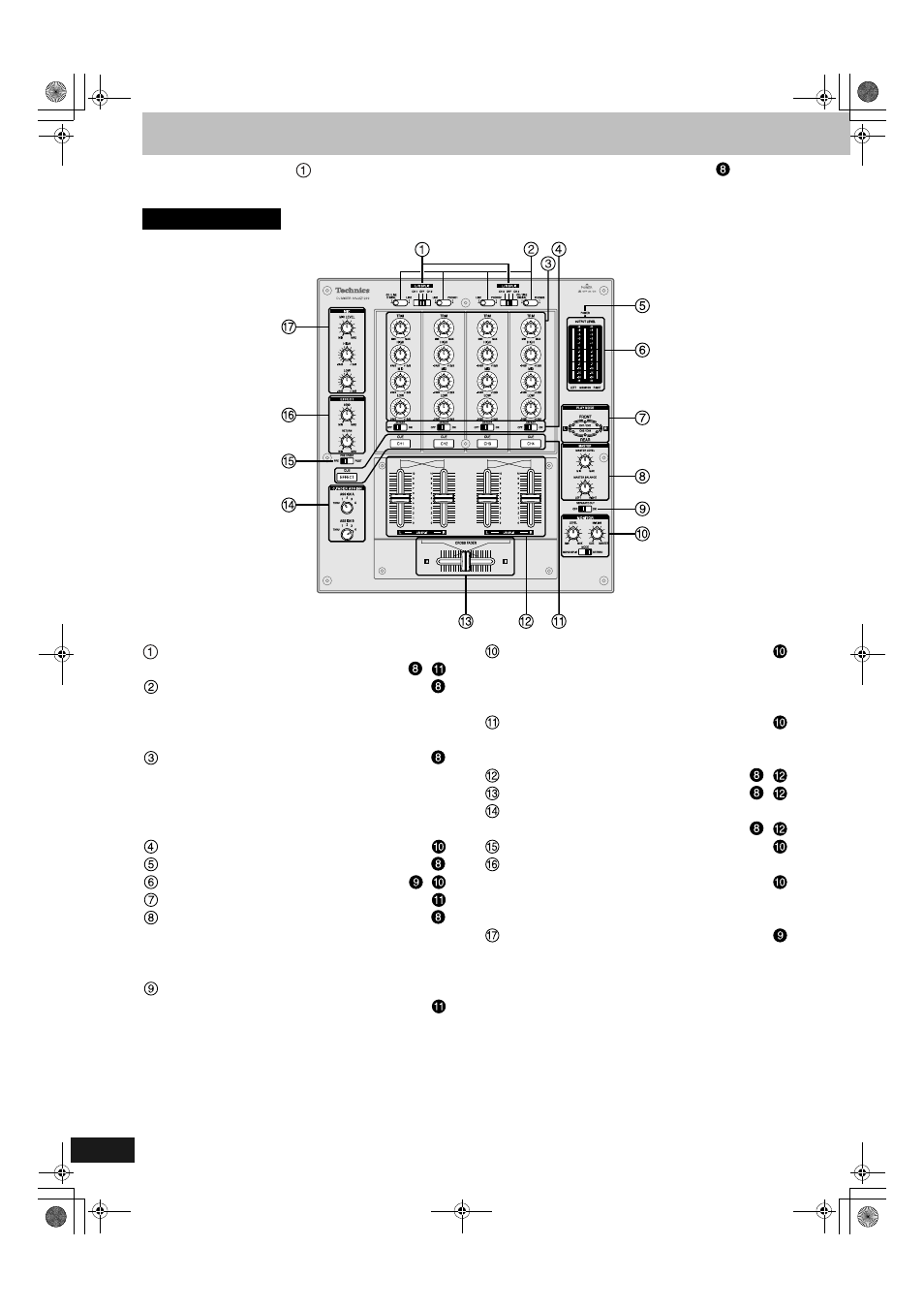

Naam van de onderdelen
Bedieningspaneel
