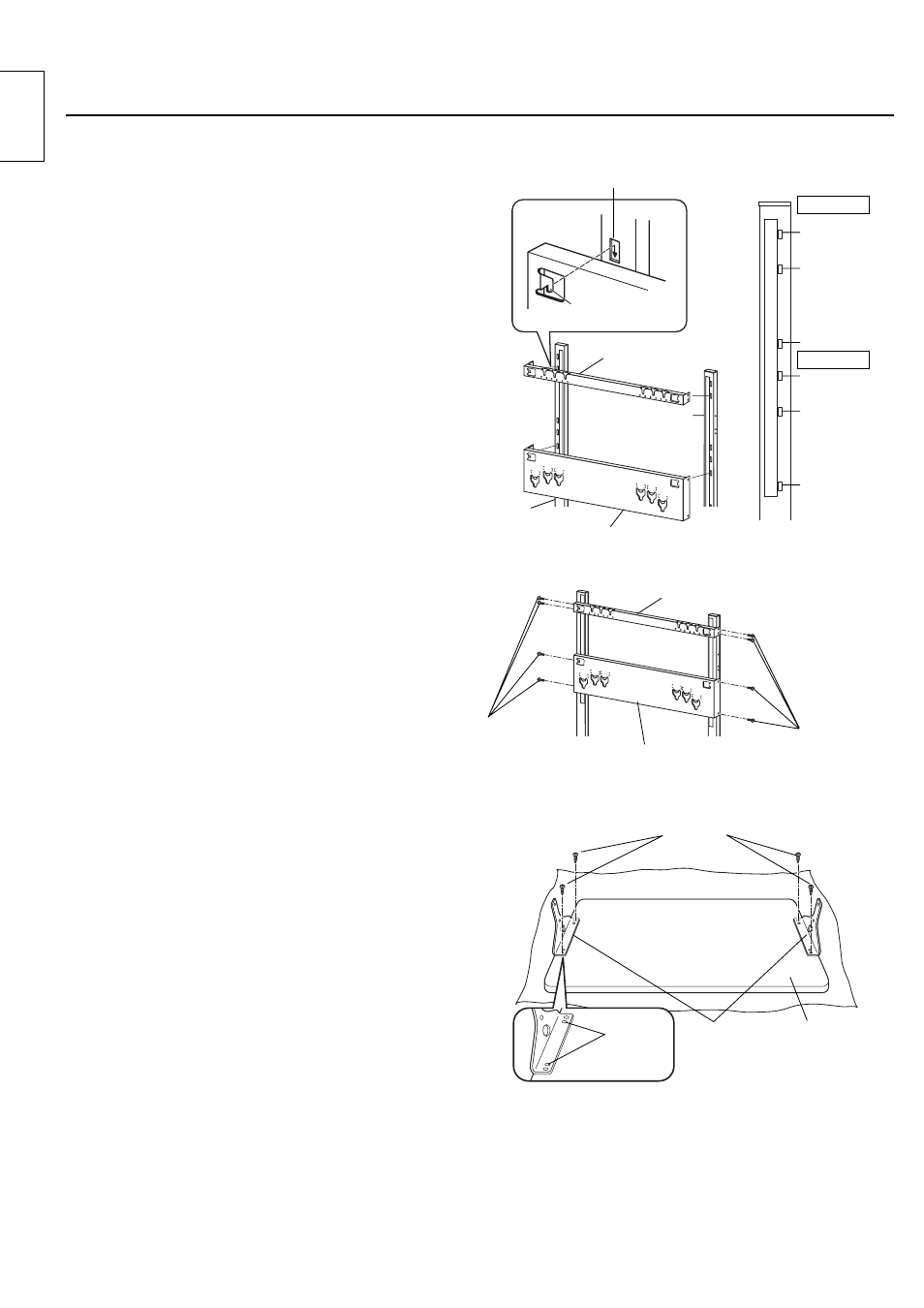

組み立て
（つづき）
5. 棚板の準備
棚板④の塗装していない面（裏面）を上にして柔ら
かい毛布などの上に置き、棚板の位置決め穴と金具
の突起部を合わせて棚板取り付け金具⑤の位置を決
め、外側の穴に木ねじⒻ（4 本）で棚板取り付け金
具⑤（２個）を取り付けてください。
（締め付けトルクは１∼ 1.2 N • m）
＊ 強く締めすぎてねじ穴が潰れないようご注意くだ
さい。 ねじ穴が潰れて固定できなくなった場合に
は、予備穴 をご使用ください。
4. 本体取り付け用金具（上下）の取り付け
● 設置するプラズマディスプレイ本体の大きさにより取
り付け位置がかわります。
（右図のイラストは５０V 型を設置する場合の説明で
す。）
 支柱金具左右正面にある本体取り付け用金具の仮止め
用切り欠き部に本体取り付け用金具上のツメを掛け
て、金具の側面から本体取り付け金具取り付け用ねじⒹ
（４本）で固定してください。
（締め付けトルクは２∼３ N • m）
＊取り付け位置は右図をご参照ください。
 支柱金具左右正面にある本体取り付け用金具の仮止め
用切り欠き部に本体取り付け用金具下のツメを掛け
て、金具の側面から本体取り付け金具取り付け用ねじⒹ
（４本）で固定してください。
（締め付けトルクは２∼３ N • m）
＊取り付け位置は右図をご参照ください。
42
50
58
42
50
58
50
金具上用
金具下用
42V 型用
50V 型用
木ねじ Ⓕ
予備穴
（内側）
棚板取り付け
金具⑤ 棚板④
本体取り付け用金具
仮止め用切り欠き部
ツメ
支柱金具
（右 R）③
支柱金具
（左 L）③
本体取り付け用金具上⑥
本体取り付け用金具
仮止め用切り欠き部
本体取り付け用
金具下⑦
42V 型用
50V 型用
58V 型用
58V 型用
本体取り付け金具
取り付け用ねじ
Ⓓ
本体取り付け金具
取り付け用ねじ
Ⓓ
本体取り付け用
金具下⑦
本体取り付け用金具上⑥
