Panasonic TYST58PF20 - Manual (Page 106)

106
Українськ
а

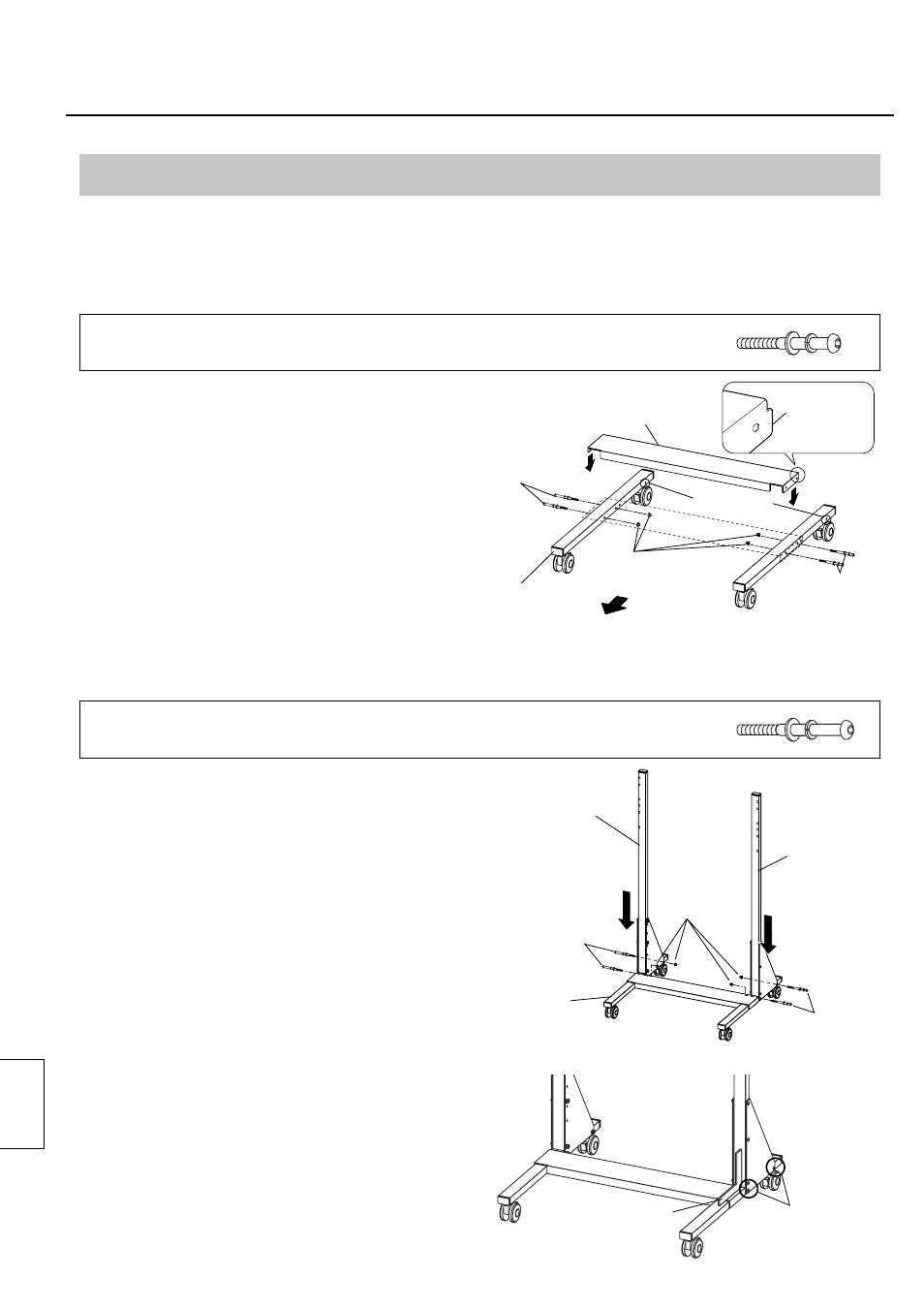

1. Складання підставки
2. Кріплення стійок підпірок
Підготовка шестигранних болтів із заглибленням під ключ 
3. Перпендикулярне регулювання та
закріплення стійок підпірок
Відрегулюйте положення стійок підпірок (лівої/
правої)  так, щоб вони були перпендикулярні
до основи підставки. Міцно затягніть чотири
шестигранні болти із заглибленням під ключ ,
які тимчасово утримували стійки підпірок.
(Момент затягування: 8-10 Н•м)
1. Збирання основи підставки.
Підготовка шестигранних болтів із заглибленням під ключ 
Підготуйте чотири комплекти, натягнувши пружинні шайби та пласкі шайби на
шестигранні болти із заглибленням під ключ (M8 x 65).
При збиранні глухі гайки шестигранних болтів із заглибленням під ключ повинні знаходитися з внутрішнього боку підставки.
Довжина шестигранних болтів із заглибленням під ключ становить 65 та 70 мм. Будьте уважні та не використовуйте інші болти.
Спрямуйте отвори під гвинти в основі з
роликами  назад, сумістіть їх із сполученням
основи , як показано на схемі праворуч, та
затягніть за допомогою чотирьох заздалегідь
підготовлених шестигранних болтів із
заглибленням під ключ  (M8 x 65) та глухих
гайок з фланцями .
(Момент затягування: 8-10 Н•м)
Спрямуйте відмітки „L” та „R” на стійках підпірок
(лівій/правій)  всередину, вставте нижні полиці
зверху в задню частину підставки. Тимчасово
закріпіть стійки підпірок (ліву/праву)  за
допомогою чотирьох заздалегідь підготовлених
шестигранних болтів із заглибленням під ключ 
(M8 x 70) та глухих гайок з фланцями .
Підготуйте шість комплектів, натягнувши пружинні шайби та пласкі шайби на шестигранні
болти із заглибленням під ключ (M8 x 70).
Складання
Шестигранний болт
із заглибленням під
ключ  (M8 × 65)
Отвори під
гвинти
Передня частина
Стійка
підпірки
(ліва) 
Стійка
підпірки
(права) 
Шестигранний
болт із
заглибленням під
ключ 
(M8 × 70)
Основа
підставки
Глуха гайка з
фланцем 
(M8)
Шестигранний
болт із
заглибленням
під ключ 
(M8 × 70)
Fрама Надійно
затягніть
Сполучення основи 
Шестигранний
болт із
заглибленням під
ключ  (M8 × 65)
Основа з
роликами 
Глуха гайка з
фланцем  (M8)
Спрямуйте
цю сторону
назад
