安裝到台架 – Panasonic TYST58PF20 User Manual
Page 118

118
中⽂

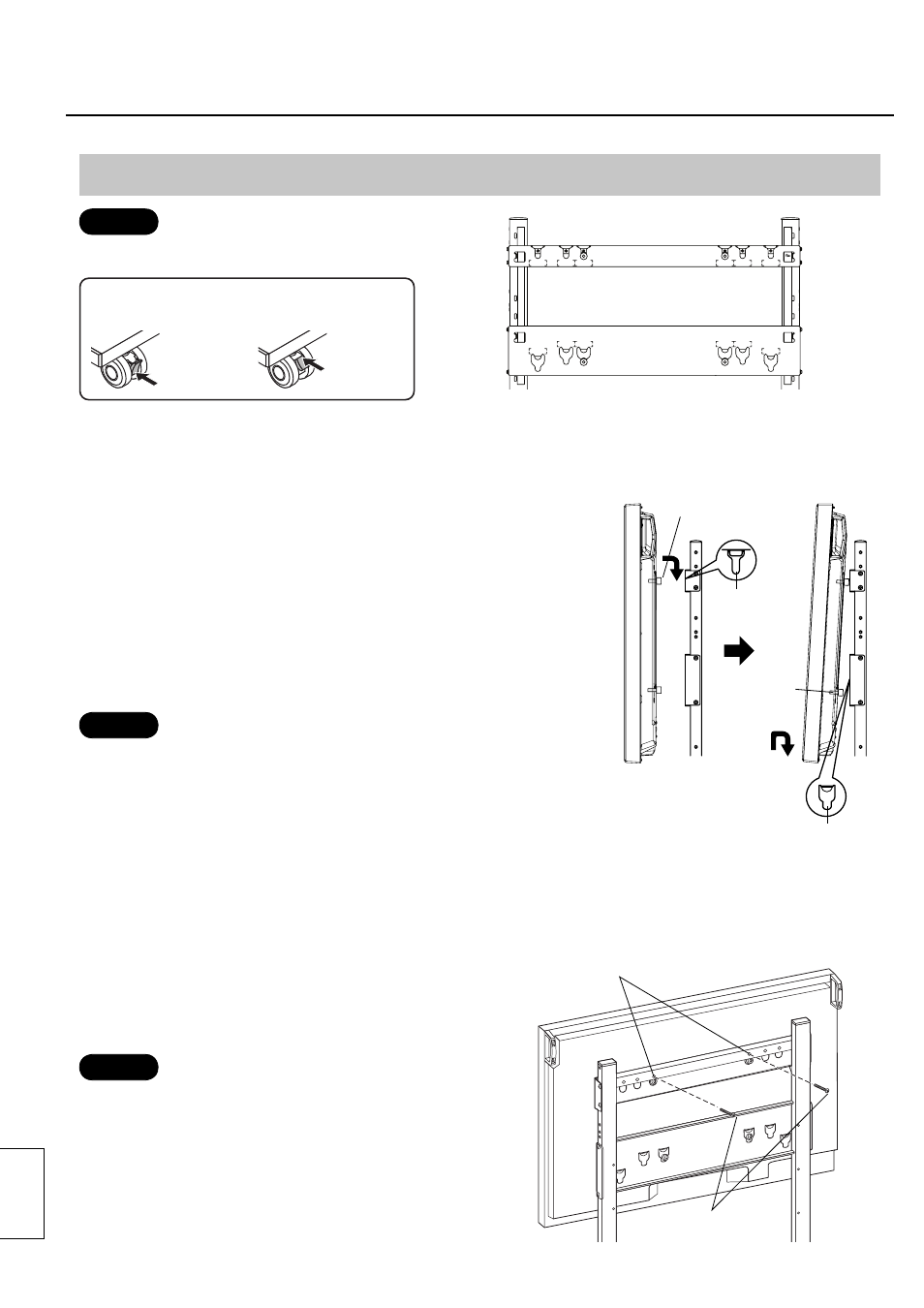

3. 安裝到台架
備註
安裝等离子顯示器時,請務必鎖上輪腳。
1.
安裝電漿顯示器
使電漿顯示器的上絕緣墊與移動式台架頂部的開孔嚙
合,並緩慢將其降到位。
輕微提起電漿顯示器的同時,將底部絕緣墊片插入移
動式台架底端的孔中,然後將電漿顯示器豎直拉到位。
輪腳的上鎖
推操縱杆的
底部
推操縱杆的
頂部
輪腳的釋放
輪腳的上鎖與釋放
2.
電漿顯示器的固定
在頂部電漿顯示器支架的孔中 擰緊用於固定設備 的
兩個螺絲。
(鎖緊扭力:1.5 至 2 N ∙m)
備註
務必在左右裝上用於固定設備 的螺絲,以防電漿顯示
器松脫。
標記 A:58 英寸
標記 B:42/50 英寸
無標記:備用
A B
B A
A B
B A
注意
若將電漿顯示器提起過高,將會跌落,有可能導致人身傷害。
裝配
頂部開孔
上絕緣墊片
底部孔
下絕緣墊片
用於固定設備的螺絲孔
(使用凹槽上方的螺絲孔時
必須插入絕緣墊圈)
裝置固定螺絲
