Panasonic TYST58PF20 - Manual (Page 7)

7
日本語

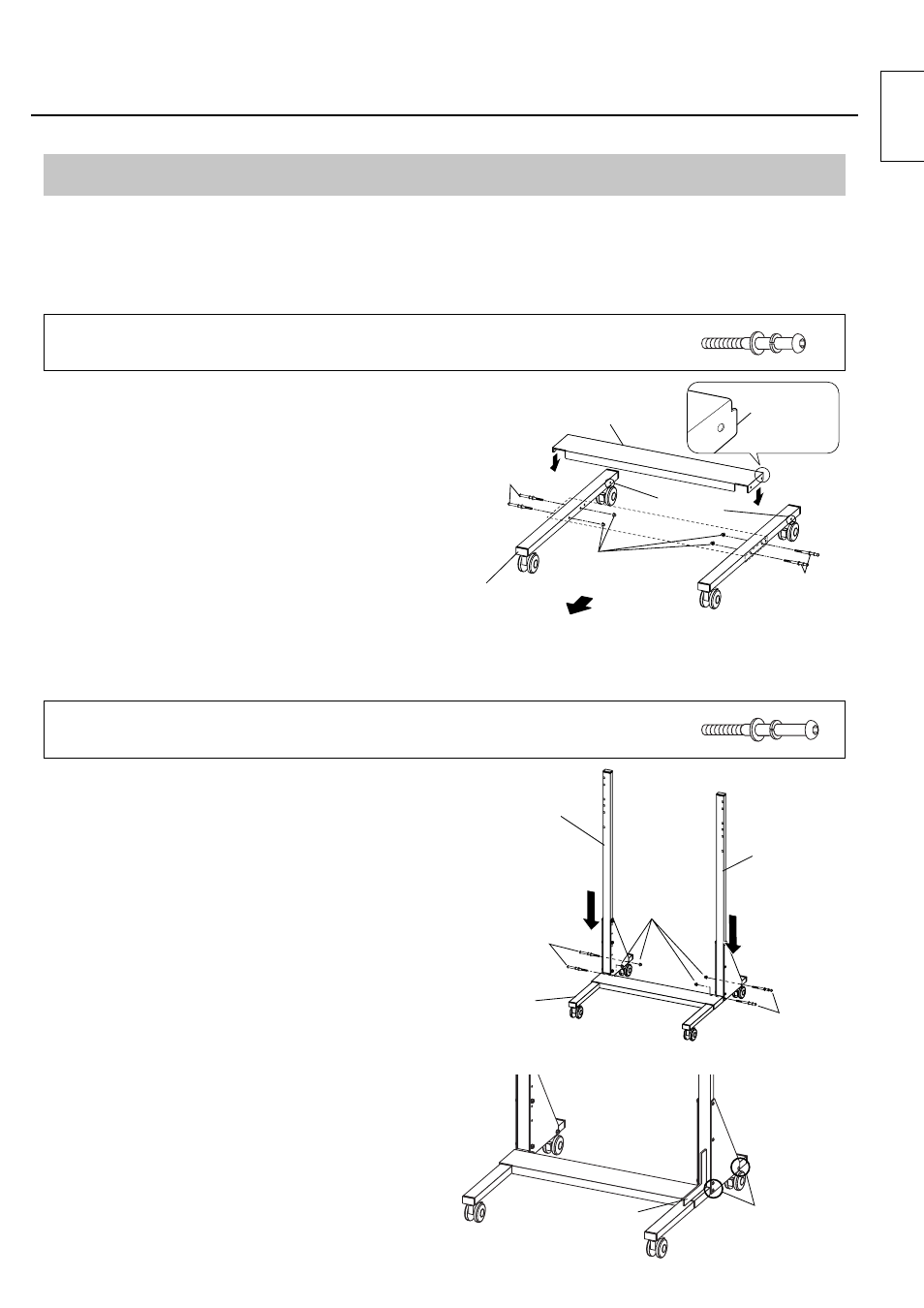

組み立て
1. スタンドの組み立て
2. 支柱金具の取り付け
六角穴付きボタンボルトⒷの準備
3. 支柱金具の垂直度調整と固定
スタンドベースに対して支柱金具（左 L・右 R）③が
垂直になるように左右それぞれ直角定規などを使っ
て調整し、仮固定していた六角穴付きボタンボルトⒷ
（４本）を締め付けてしっかりと固定してください。
（締め付けトルクは８∼１０ N • m）
1. スタンドベースの組み立て
六角穴付きボタンボルトⒶの準備
六角穴付きボタンボルト（M8 x 65）にスプリングワッシャー、平ワッシャーの順に
通して４セット準備してください。
組み立てるときは、六角穴付きボタンボルトの袋ナットがスタンドの内側になるようにしてください。
六角穴付きボタンボルトの長さは、65 mm と 70 mm があります。取り付け間違いにご注意ください。
キャスター付きベース金具①のねじ穴を後方に向け
てベースジョイント②を右図のように合わせ、準備
した六角穴付きボタンボルトⒶ（M8X65 ４本）と
フランジ付き袋ナットⒶ（４個）で固定してください。
（締め付けトルクは８∼１０ N • m）
支柱金具（左 L・右 R）③の LR の刻印を内側に向
けて下部板金をスタンドベースの後ろ側に上からは
め込み、準備した六角穴付きボタンボルトⒷ
（M8X70 4 本）とフランジ付き袋ナットⒷ（４個）
で支柱金具（左 L・右 R）③を仮固定してください。
六角穴付きボタンボルト（M8 x 70）にスプリングワッシャー、平ワッシャーの順に
通して 6 セット準備してください。
六角穴付き
ボタンボルトⒶ
（M8 ｘ 65)
ねじ用穴
前
支柱金具
（左 L）③
支柱金具
（右 R）③
六角穴付き
ボタンボルトⒷ
（M8 ｘ 70)
スタンド
ベース
フランジ付き
袋ナットⒷ
（M8）
六角穴付き
ボタンボルトⒷ
（Ｍ８ｘ 70）
直角定規
しっかりと
締め付ける
ベースジョイント ②
六角穴付き
ボタンボルトⒶ
（M8 ｘ 65)
キャスター付き
べース金具 ①
フランジ付き
袋ナットⒶ
（M8)
こちら側を
後方にする
