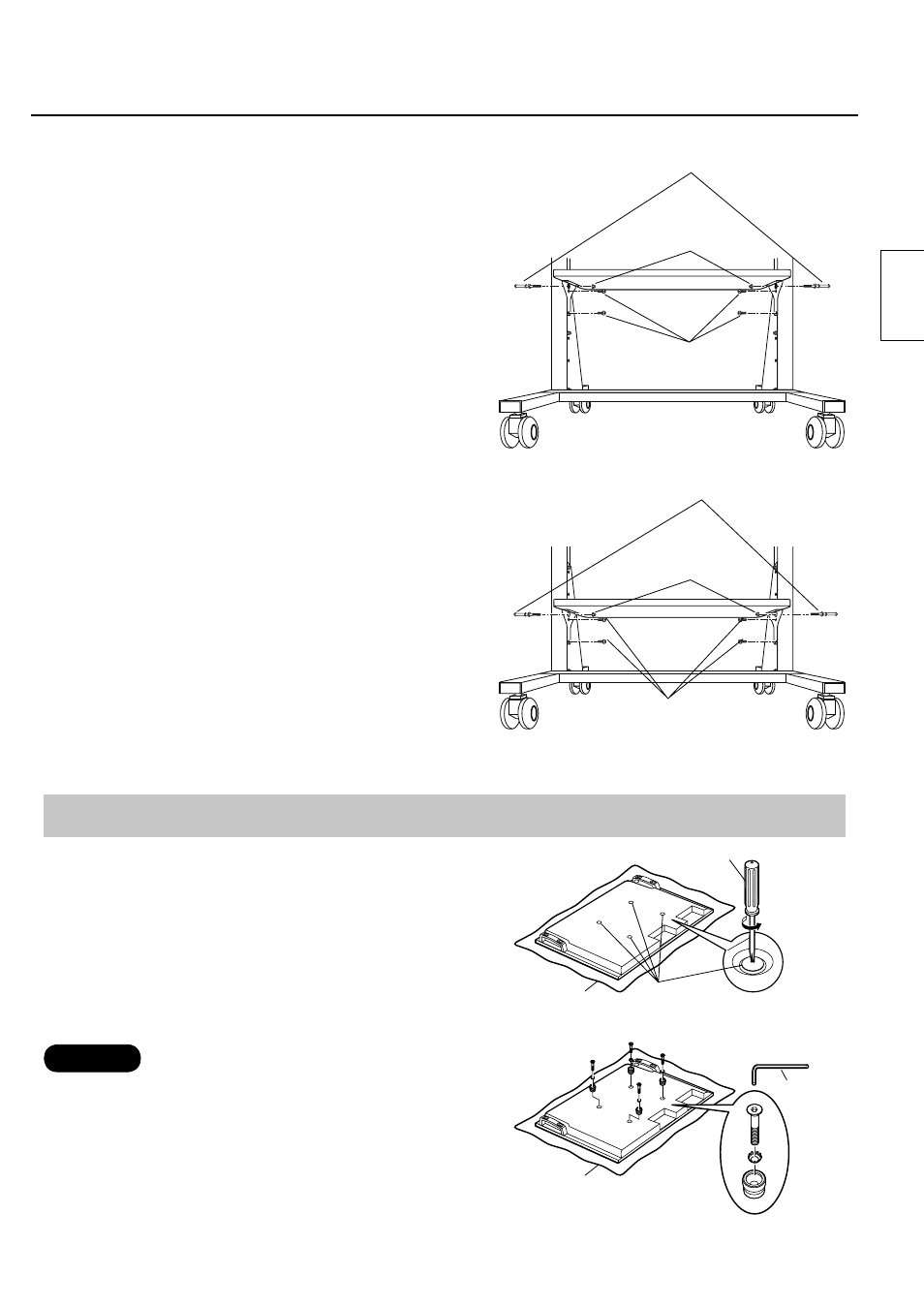

6. Anbringen der Regalplatte
● Sie können die Position der Regalplatte einstellen. Die
Oberseite der Regalplatte kann entweder ca. 35 oder 50
cm über dem Fußboden angebracht werden.
Im dargestellten Beispiel wird die Regalplatte auf der
oberen Ebene angebracht (50 cm über dem Fußboden).
 Drehen Sie die vorbereitete Regalplatte so, dass sich
das Etikett mit den Vorsichtsmaßnahmen rechts hinten
befindet. Richten Sie die Schraubenlöcher der Halterung
für die Regalplatte  und die Schraubenlöcher der
linken und rechten Stütze  entsprechend aus und
ziehen Sie die vier Schrauben zum Befestigen der
Halterung für die Regalplatte  fest.
(Anzugsmoment: 2–3 N•m)

Ziehen Sie links und rechts an der Außenseite der Stützen
die beiden vorbereiteten Innensechskantschrauben 
und die Hutmuttern mit Flansch  fest.
(Anzugsmoment: 8–10 N•m)
Bei Anbringung auf der unteren Ebene (35 cm
über dem Fußboden)
 Ziehen Sie die beiden Innensechskantschrauben
 und die Hutmuttern mit Flansch  durch die
Schraubenlöcher auf der linken und rechten Seite der
oberen Ebene (50 cm über dem Fußboden) fest.
 Entfernen Sie die beiden Innensechskantschrauben
auf der linken und rechten Seite der unteren Ebene.
 Gehen Sie dann wie unter  und  vor, um die
Regalplatte auf der oberen Ebene anzubringen.
2. Bereiten Sie das Plasmadisplay vor
Befestigen Sie die Isoliermuffen
 Legen Sie das Plasmadisplay mit der Vorderseite nach
unten auf ein sauberes Tuch. Achten Sie darauf, dass auf
dem Tuch keine Verschmutzungen oder Gegenstände
liegen. Befolgen Sie die nachstehenden Anweisungen.
Wenn am Plasmadisplay Teile vorstehen, achten Sie
darauf, diese nicht zu zerkratzen oder zu beschädigen.
 Entfernen Sie die vier Kappen vom Plasmadisplay
mit einem Kreuzschlitzschraubendreher.
Bewaren Sie die abgenommenen Kappen an einem sicheren Ort auf.
(Sie werden benötigt, wenn Sie den Standfuß benutzen.)
 Verwenden Sie den mitgelieferten
Innensechskantschlüssel  um die Zubehörteile  (vier
Innensechskant-Senkschrauben, Zahnscheiben und
Isoliermuffen) wie in der Abbildung rechts gezeigt an den
Stellen zu befestigen, an denen sich die Kappen befanden.
(Anzugsmoment: 3–4 N•m)
Hinweis
Ändern der Höhe der Regalplatte
● Wenn Sie die Höhe der Regalplatte nach dem Aufstellen des
Plasmadisplays ändern möchten, wird der Ständer instabil. Entfernen
Sie in diesem Fall das Plasmadisplay vom mobilen Ständer.
Kreuzschlitzschraubendreher
Decke
Decke
Kappe
Zubehörteile 

 Schraube zum
Befestigen der Halterung
für die Regalplatte 
 Schraube zum
Befestigen der
Halterung für die
Regalplatte 
 Innensechskantschraube 
(M8 × 70)
 Innensechskantschraube 
(M8 × 70)
Hutmutter mit
Flansch  (M8)
Hutmutter mit
Flansch  (M8)
