1. Montage des Ständers
2. Anbringen der Stützen
Vorbereitung der Innensechskantschrauben 
3. Einstellung des rechten Winkels und
Befestigung der Stützen
Stellen Sie die Stützen (links/rechts)  so ein,
dass sie senkrecht zum Ständerfuß verlaufen.
Ziehen Sie die vier Innensechskantschrauben ,
mit denen Sie die Stützen provisorisch gesichert
haben, gut fest.
(Anzugsmoment: 8–10 N•m)
1. Montage des Ständerfußes
Vorbereitung der Innensechskantschrauben 
Bereiten Sie vier Sets vor, indem Sie die Innensechskantschrauben (M8 x 65) zuerst durch
Federscheiben und dann durch Unterlegscheiben führen.
Achten Sie bei der Montage darauf, dass sich die Innensechskantschrauben auf der Innenseite des Ständers
befinden. Die Länge der Innensechskantschrauben beträgt 65 und 70mm. Achten Sie darauf, dass Sie die
richtigen Schrauben verwenden.

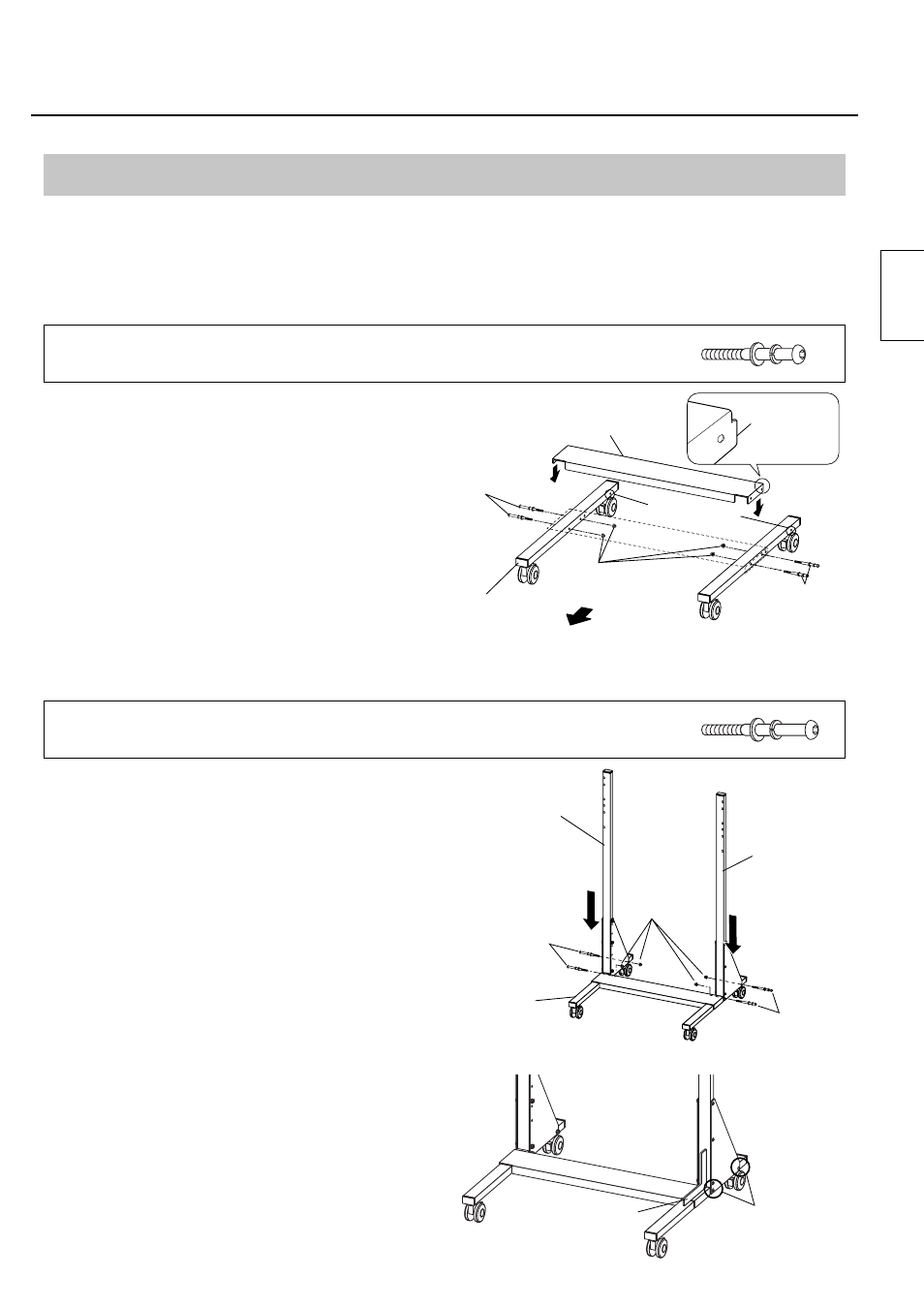

Achten Sie darauf, dass die Schraubenlöcher
des Ständerfußes den Laufrollen  rückwärtig
gegenüberliegen und richten Sie die Löcher,
wie in der rechten Abbildung dargestellt, an der
Gelenkverbindung des Fußes  aus. Ziehen Sie
die vier vorbereiteten Innensechskantschrauben

(M8 x 65) und Hutmuttern mit Flansch  fest.
(Anzugsmoment: 8–10 N•m)
Die Markierungen „ L “ und „ R “ der Stützen (links/
rechts)  müssen nach innen zeigen. Legen Sie
die Bodenplatten von oben an der Rückseite des
Ständerfußes ein. Sichern Sie die Stützen (links/
rechts)  provisorisch mit den vier vorbereiteten
Innensechskantschrauben  (M8 x 70) und
Hutmuttern mit Flansch .
Bereiten Sie sechs Sets vor, indem Sie die Innensechskantschrauben (M8 x 70) zuerst durch
Federscheiben und dann durch Unterlegscheiben führen.
Zusammenbau
Schraubenlöcher
Vorne
Stütze
(links) 
Stütze
(rechts) 
Innensechskantschraube

(M8 × 70)
Ständerfuß
Hutmutter mit
Flansch 
(M8)
Innensechskantschraube

(M8 × 70)
Rahmenquadrat Fest anziehen
Gelenkverbindung für Ständerfuß 
Innensechskantschraube

(M8 × 65)
Ständerfuß mit
Laufrollen 
Hutmutter mit
Flansch  (M8)
Diese Seite
muss nach
hinten zeigen
Innensechskantschraube

(M8 Ч 65)
