117
中⽂

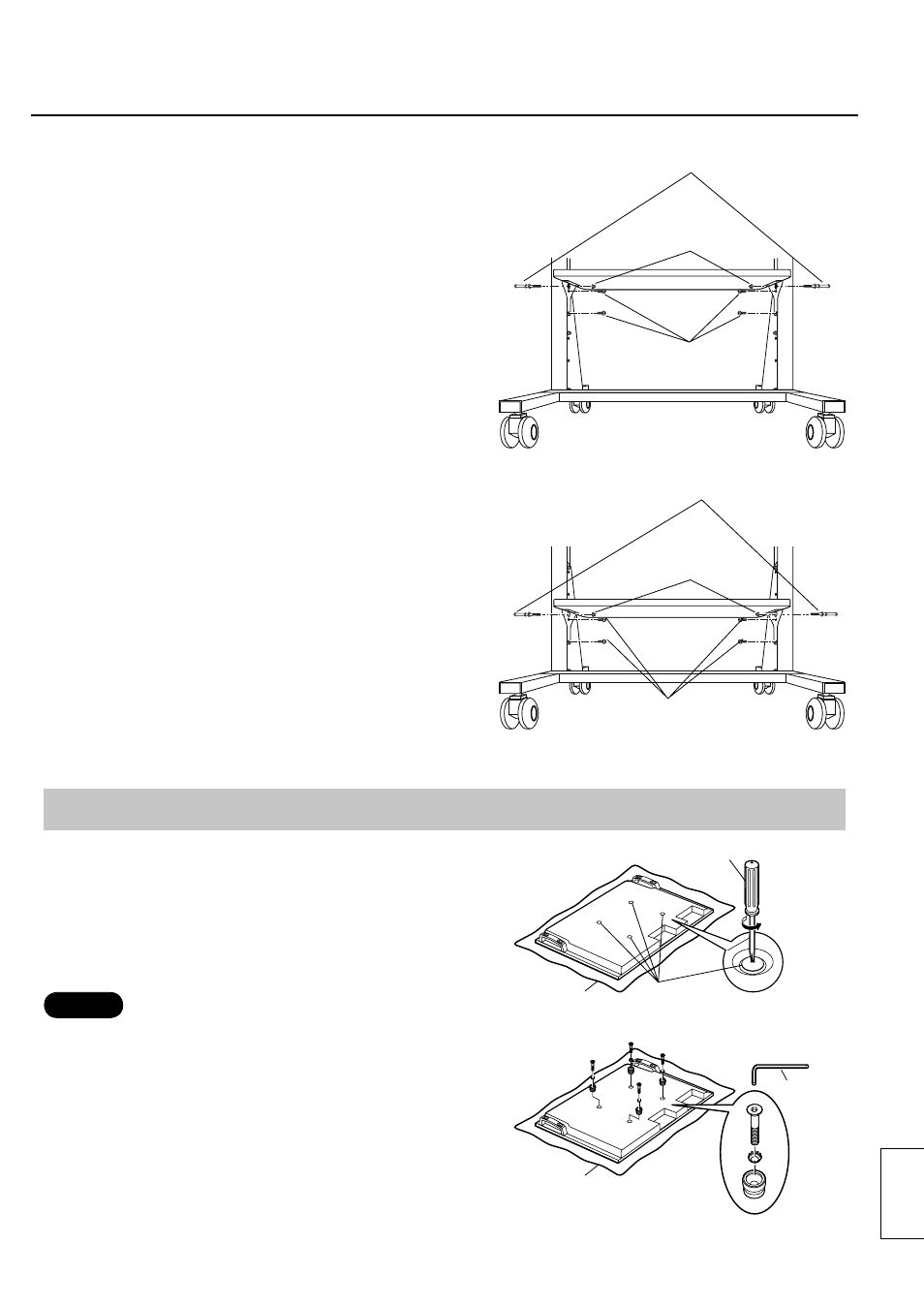

6. 架子板安裝
● 架子板安裝位置可以調節，架子板頂部離地面的高度可以
為大約 35 或 50 釐米。
圖中所示例子為安裝到較高高度（離地面 50 釐米）。
 轉動，使備妥的架子板上的警示牌位於右後方，對準架子
板支架  螺孔和左右螺孔中的支柱 ，用四個用於安裝
架子板支架  的螺絲固定。
（鎖緊扭力：2 至 3 N ∙m）

從支柱外面的左右用兩個備妥的內六角螺栓  和法蘭螺
帽  緊固。
（鎖緊扭力：8 至 10 N ∙m）
如果安裝在較低的高度（離地面 35 釐米）
 使用 2 個內六角螺栓  和法蘭螺母  穿過較高（離地
面 50 釐米）的螺孔進行固定。
 擰下較低位置兩側的 2 個內六角螺栓。
 然後按照安裝較高位置的程式  和  中的相同方法進
行安裝。
2. 準備電漿顯示器
安裝絕緣墊
 將電漿顯示器的正面放在一塊乾淨無塵或無異物的布上，
然後按以下步驟進行。
如電漿顯示器有任何突出部分，請注意不要將其劃傷或損
壞。
 使用十字型螺絲起子自電漿顯示器上將四個螺帽拆下。
將拆下的螺帽保存在一個安全的位置。
（使用基座時將需要使用。 ）
 如右圖所示 , 使用提供的六角扳手  , 將配件  (4 個
六角埋孔螺絲，蝶形帶齒墊圈和絕緣墊片）安裝至取下螺帽
的位置。
（鎖緊扭力：3 至 4 N ∙m）
備註
想要改變架子板高度
● 在安裝好電漿顯示器後改變架子板高度會使台架不穩固。
將電漿顯示器從移動式台架上取下。
十字型螺絲起子
毯
毯
帽
零配件 

 用於固定架子板支架
的螺絲 
 用於固定架子板支架
的螺絲 
 內六角螺栓  (M8×70)
 內六角螺栓  (M8×70)
法蘭螺帽  (M8)
法蘭螺帽  (M8)
