– 12
– Valori di collegamento: vedi Dati tecnici
e targhetta.
– Il collegamento elettrico va eseguito da
un'elettricista qualificato e deve essere
conforme alla norma IEC 60364-1.
– La tensione indicata sulla targhetta
dell'apparecchio deve corrispondere a
quella della sorgente di corrente.
Per poter collocare a regola d'arte l'apparecchio
è necessario osservare quanto segue:
– Deve essere presente uno spazio oriz-
zontale e piano minimo di 900 mm x
900 mm.
– Alimentazione secondo disegno dimen-
sionale (X), vedi appendice.
Attenzione
Per prevenire il surriscaldamento dell'appa-
recchio è necessario che il luogo di installa-
zione sia scelto in modo tale che le
coperture dell'aria di scarico ed il canale
dell'aria in entrata siano mantenute libere.
Î
3 fori di fissaggio d=12 mm, profondità
43 mm, da effettuare secondo disegno
dimensionale.
Î Aprire le porte dell'impianto.
Î Rimuovere la protezione per il trasporto.
Î Rimuovere dall'alloggiamento dell'ap-
parecchio l'aspiratore ed il tubo flessibi-
le di aspirazione.
Attenzione
Pericolo di lesioni causato dalla caduta
dell'apparecchio. L'apparecchio deve esse-
re avvitato saldamente su un fondo solido e
resistente.

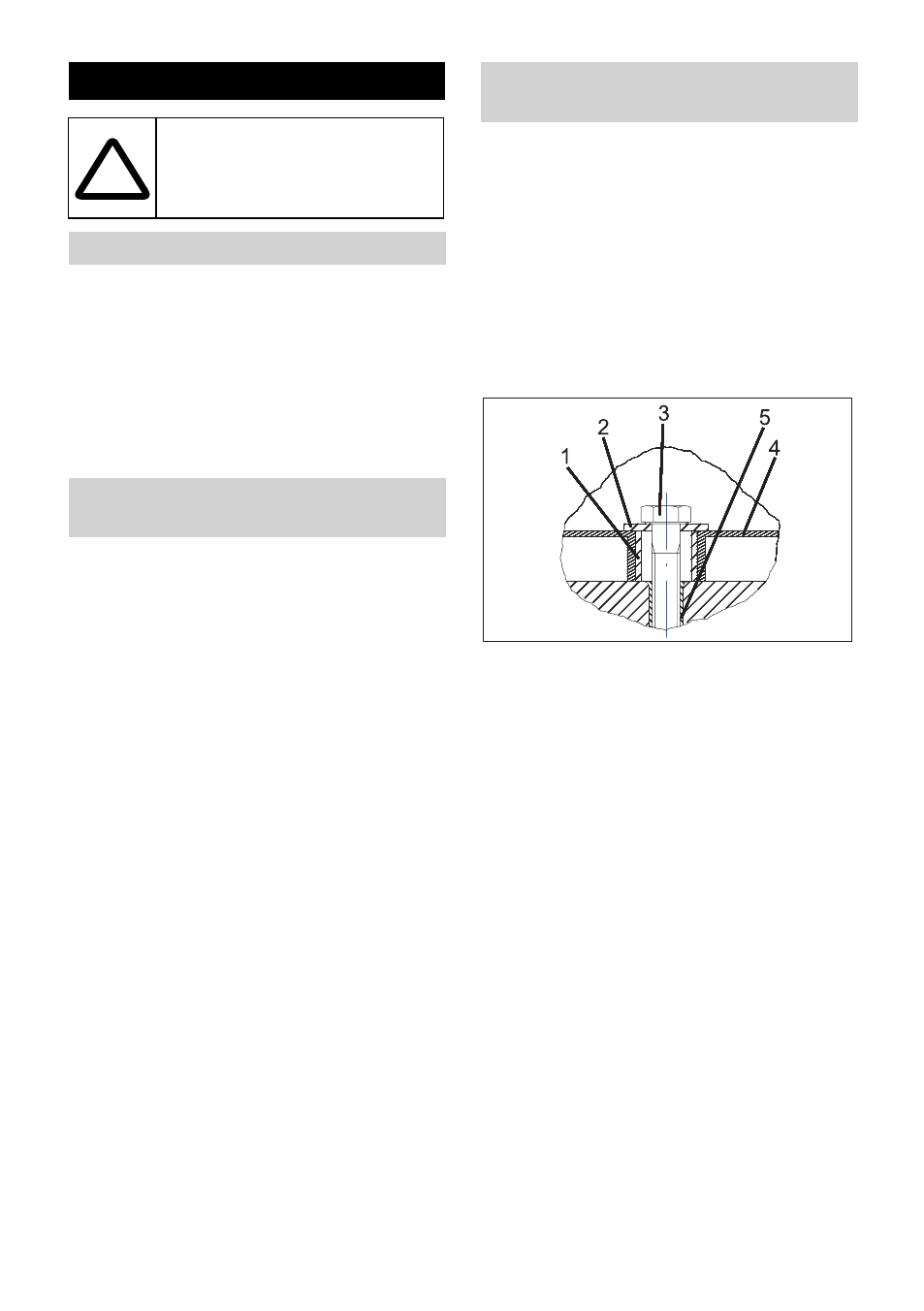

Fissare l'apparecchio con il materiale di fis-
saggio compreso nella fornitura:
Î
Introdurre il tassello (5) nei fori realizzati.
Î Posizionare l'apparecchio nella posizio-
ne prevista. Far passare il cavo per il
collegamento elettrico attraverso l'aper-
tura nel fondo dell'apparecchio.
Î Introdurre i manicotti (1) nella piastra di
fondo dell'apparecchio (4).
Î Posizionare le rondelle (2) come illu-
strato nel disegno.
Î Posizionare le viti (3) e stringere con un
momento tocente di 20 Nm.
Installazione dell'apparecchio
Solo personale qualificato ed
autorizzato!
Collegamento elettrico
Predisposizione del luogo
d'installazione
!
Posizionare ed allineare
l'apparecchio
