– 12
– Parametry przyłącza patrz tabliczka
znamionowa i Dane techniczne.
– Przyłącze leketryczne musi być wyko-
nane przez wykwalifikowanego elektry-
ka i odpowiadać normie IEC 60364-1.
– Napięcie podane na tabliczce znamio-
nowej musi się zgadzać z napięciem
źródła prądu.
W celu przeprowadzenia właściwego mon-
tażu urządzenia należy przedtem zadbać o
następujące rzeczy:
– Trzeba mieć do dyspozycji poziome,
równe miejsce o wielkości przynajmniej
900 mm x 900 mm.
– Dopływ prądu według schematu (X),
patrz Załącznik.
Uwaga
Aby uniknąć przegrzania urządzenia, nale-
ży wybrać miejsce montażu w taki sposób,
by osłony powietrza odlotowego i kanał po-
wietrza dopływającego były odsłonięte.
Î
Wywiercić zgodnie ze schematem 3 ot-
wory mocujące d=12 mm o głębokości
43 mm.
Î Otworzyć drzwi urządzenia.
Î Usunąć zabezpieczenie transportowe.
Î Wyjąć odkurzacz i wąż ssący z obudo-
wy urządzenia.
Uwaga
Niebezpieczeństwo zranienia przez prze-
wracające się urządzenie. Urządzenie na-
leży przykręcić do mocnego, stabilnego
podłoża.

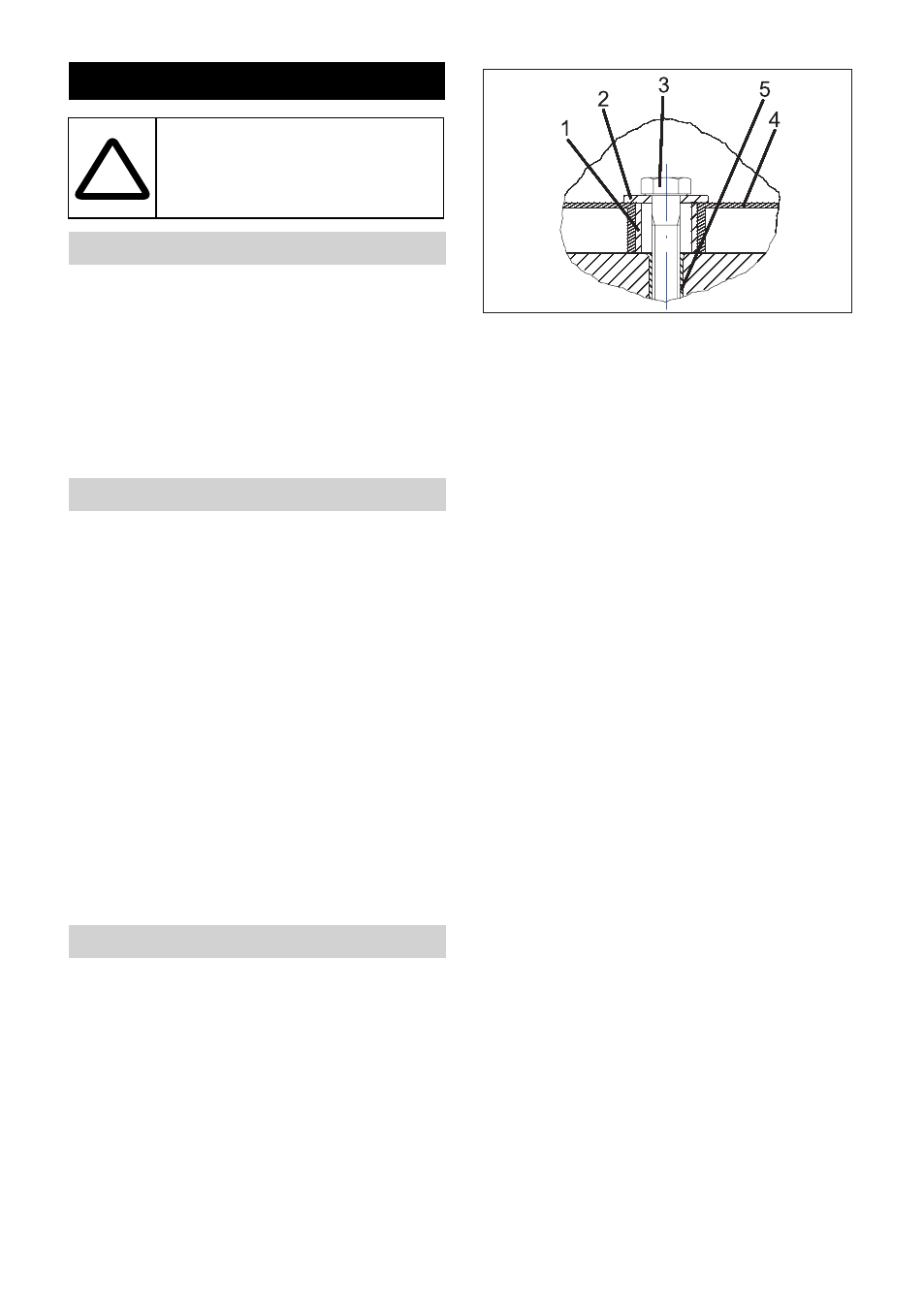

Zamocować urządzenie przy pomocy ma-
teriału montażowego:
Î
Włożyć kołki (5) do przygotowanych ot-
worów.
Î Ustawić urządzenie na przewidzianym
miejscu. Przeprowadzić przy tym kabel
na przyłącze elektryczne przez otwór
na dnie urządzenia.
Î Włożyć nasadki (1) w płycie dna urzą-
dzenia (4).
Î Założyć tarcze (2) w sposób przedsta-
wiony na rysunku.
Î Założyć śruby (3) i dokręcić je momen-
tem obrotowym wynoszącym 20 Nm.
Instalacja urządzenia
Tylko dla autoryzowanych,
wykwalifikowanych pracow-
ników!
Podłączenie do sieci
Przygotowanie miejsca montażu
Ustawić urządzenie i nastawić
!
232 PL
