– 12
– A csatlakozási értékeket lásd a Műszaki
adatoknál és a Típus táblán.
– Az elektromos csatlakozást villanysze-
relőnek kell elvégezni és meg kell felel-
nie az IEC 60364-1-nek.
– Az adattáblán megadott feszültségnek
meg kell egyeznie az áramforrás fe-
szültségével.
A készülék megfelelő felállítása érdek-
ében, kérjük vegye figyelembe a követke-
zőket:
– Vízszintes, sík, legalább 900 mm x 900
mm nagyságú helynek kell rendelke-
zésre állni.
– Áramellátás a méret lap alapján (X),
lásd melléklet.
Vigyázat
A készülék felmelegedését elkerülendő,a
felállítási helyet úgy kell megválasztani,
hogy a szellőző fedelek és a bevezetett le-
vegő csatornája szabadon maradjon.
Î
Fúrjon 3 rögzítőlyukat d=12 mm,
43 mm mély, a méret lap szerint.
Î Nyissa ki a készülék ajtaját.
Î Távolítsa el a szállítási biztosítékokat.
Î Vegye ki a porszívót és a szívótömlőt a
készülékházból.
Vigyázat
Sérülésveszély felboruló készülék által. A
készüléket szilárd, teherbíró talajra kell rá-
csavarozni.

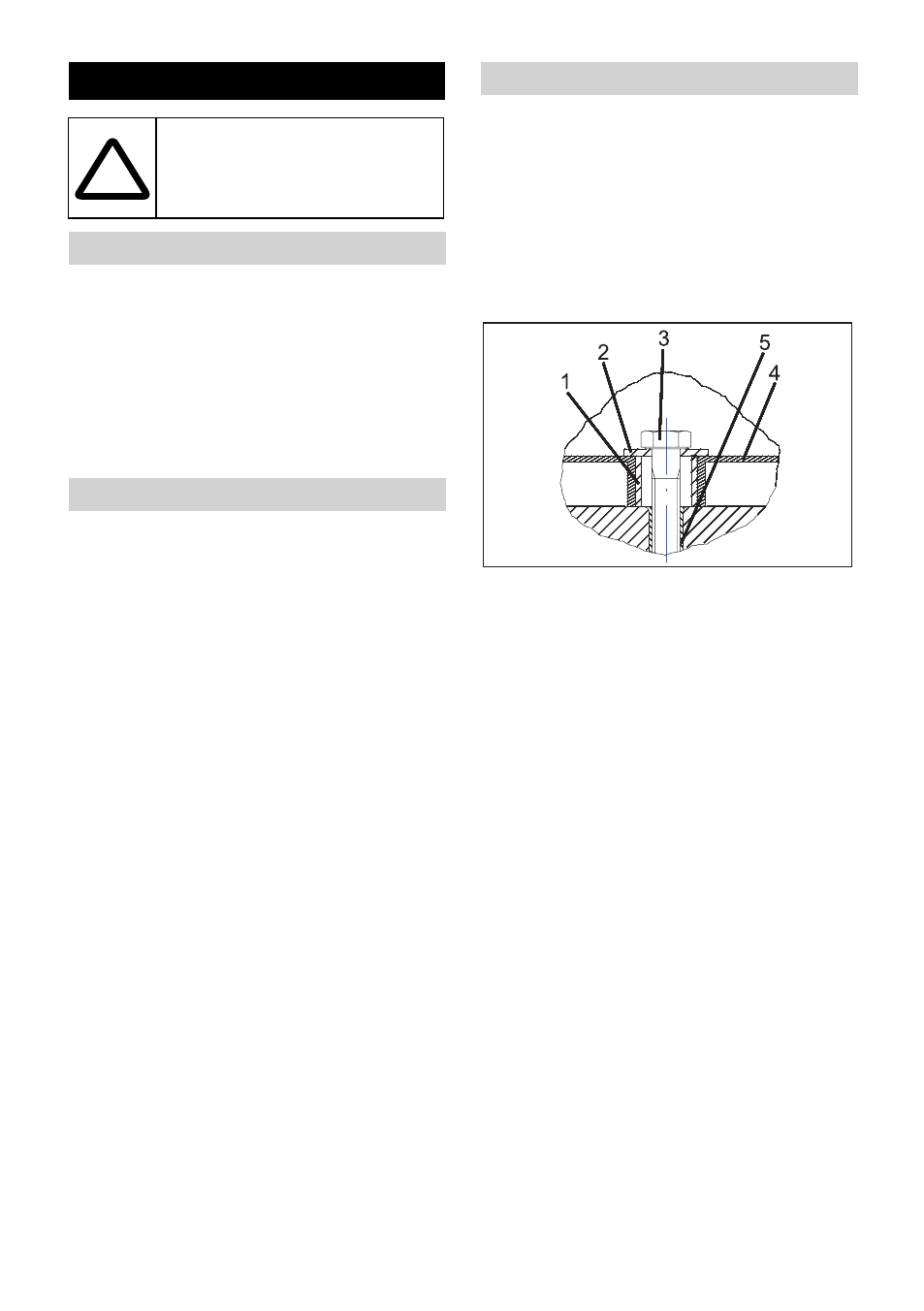

A készüléket rögzítse a mellékelt rögzítési
anyagokkal:
Î
A tiplit (5) helyezze be az előkészített
furatokba.
Î A készüléket állítsa a kiválasztott hely-
re. Közben az elektromos csatlakozó
kábelét vezesse át a készülék alján
lévő nyíláson.
Î Helyezze be a tokokat (1) a készülék
aljlemezébe (4).
Î Helyezze fel a tárcsákat (2) az ábrán
látható módon.
Î Helyezze fel a csavarokat (3) és 20 Nm
forgatónyomatékkal húzza meg.
Készülék installáció
Csak felhatalmazott szaksze-
mélyzet részére!
Elektromos csatlakozás
A felállítási hely előkészítése
!
A készülék felállítása és kiigazítása
193 HU
